En una comparación entre el cálculo parcial de un único piso y el cálculo total del edificio, las deformaciones locales son muy diferentes. ¿Cuál es el motivo?

Respuesta

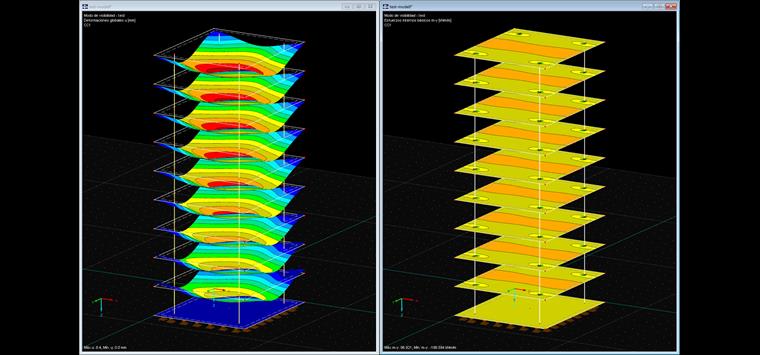

Primero, tenga en cuenta que las deformaciones locales de las superficies siempre están relacionadas con el sistema sin deformar. Por lo tanto, para un edificio de varias plantas o pisos, las deformaciones en el piso superior también incluyen deformaciones en los pisos inferiores, como se muestra en la figura 01 en la izquierda.

La figura 01 a la derecha muestra el momento flector m-y correspondiente. Es idéntico para los pisos, como se esperaba para este modelo simple. En tal caso, el cálculo parcial de los pisos individuales no es un problema, porque la deformación relativa parece ser idéntica para cada planta.

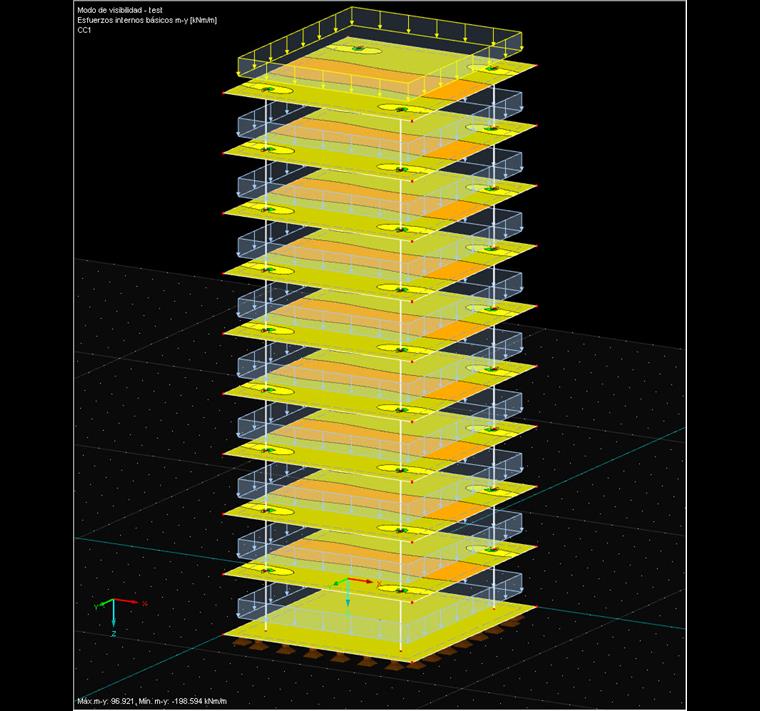

Sin embargo, se vuelve problemático si los elementos de apoyo tienen diferentes cargas o si la rigidez de los elementos de apoyo a lo largo de un piso es diferente. La figura 02 muestra el momento flector m-y de un sistema así. Es evidente que la distribución, especialmente entre el piso inferior y el piso superior, muestra las mayores diferencias. En este caso en particular, se añadieron pilares internos con una sección menos rígida además de los pilares de esquina. Por esta razón, la deformación relativa aumenta más con cada piso adicional en el medio que en los pilares de las esquinas.

En realidad, esta estructura no va a existir de esta forma debido a que las plantas están construidas unas detrás de otras y, de esta forma, se compensan las deformaciones (por ejemplo las debidas al peso propio) desde un piso a otro. De modo que este es un problema de estado estructural típico. Por lo tanto, surge la pregunta de si se pueden omitir los efectos o si, por ejemplo, por ejemplo, se tienen que analizar los resultados con el módulo adicional RF-STAGES.


Palabras clave

Deformación Construcción de edificios Piso Varios pisos o plantas Deformación local Deformación global Deformación relativa
