如何计算正交胶合木木结构组合楼板?

回答

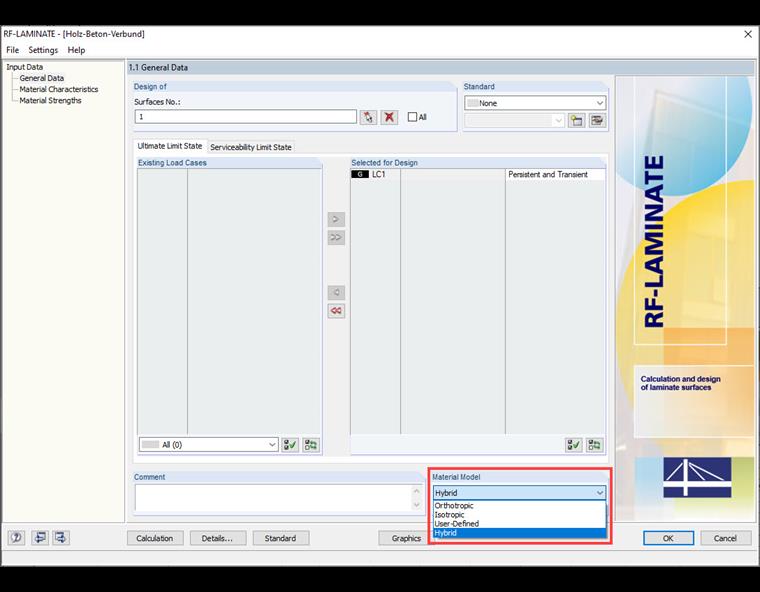

在附加模块RF-LAMINATE中通过使用混合材料模型(图01)可以定义两个平面结构构件。

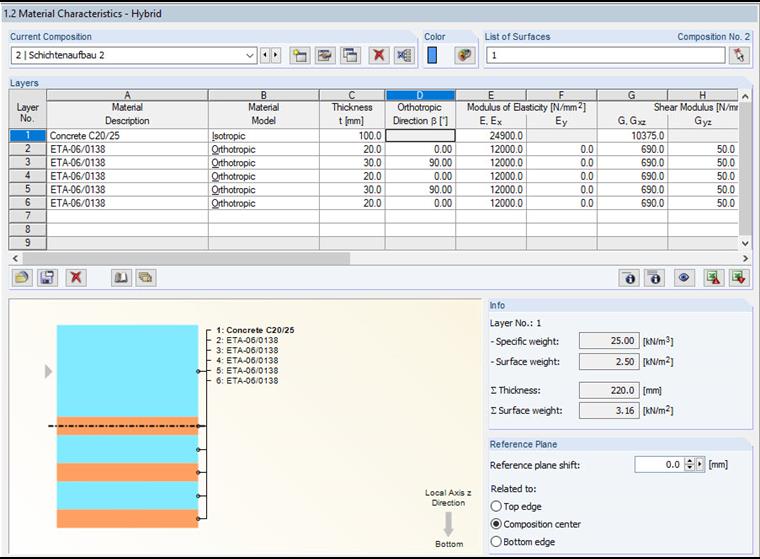

在这种情况下,可以按照制造商的说明自动输入正交胶合木板(见图02)。

但是,在附加模块RF-LAMINATE中输入的缺点是需要刚性连接。 木木组合结构则不是这样。 因此,该计算仅是近似的。

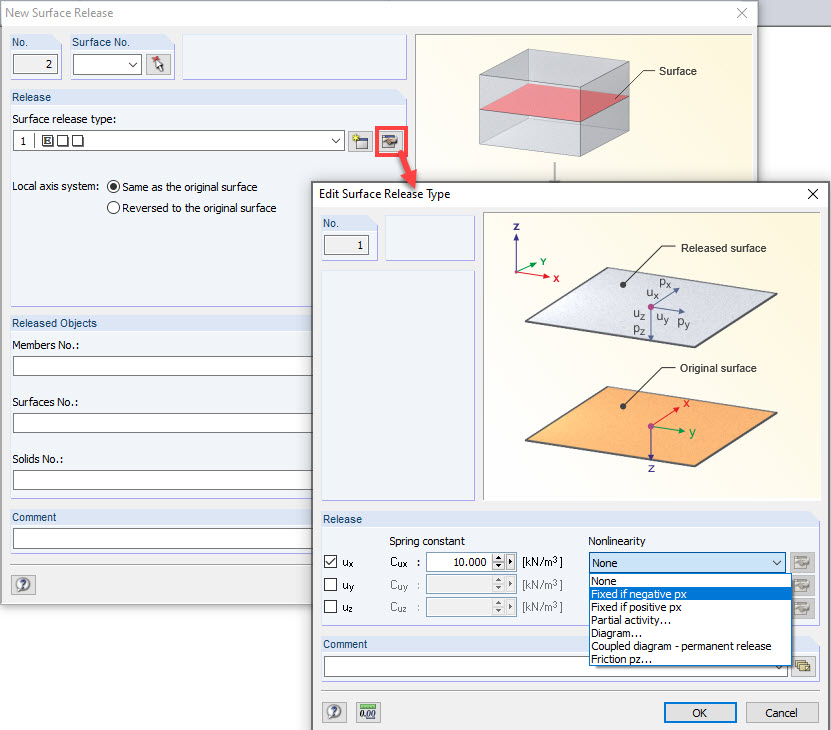

另一种选择是使用面释放或接触实体耦合两个面。 其优点是几乎可以用这种方法定义所有的剪力传递(图03)。 在附件的RFEM模型文件中,该模型在第二个中间模型中定义。

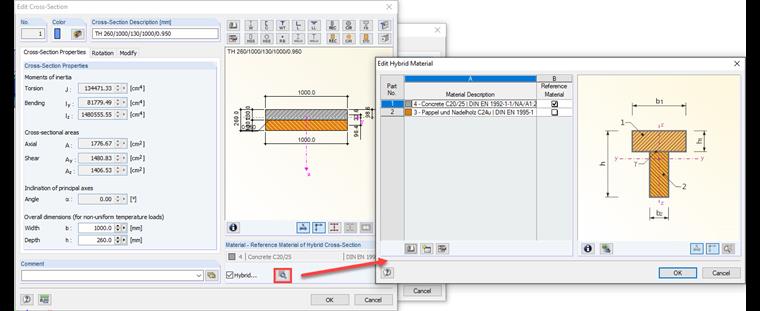

第三种选择是定义在附加文件第三个模型中的混合杆件。 然而在这种情况下,将不考虑结构的双轴荷载传递。 虽然这种方法的优点是高度自动化的设计。 在FAQ中对此进行了阐述。

关键词

双轴向旋 混合 木和混凝土组合
