Comment calculer un plancher composite bois-béton avec du CLT ?

Réponse

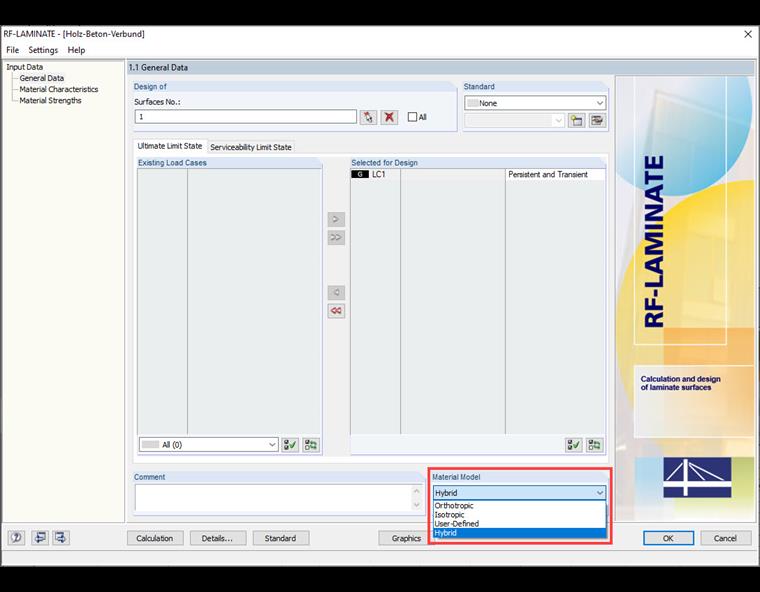

Deux composants structuraux plans peuvent être définis dans le module additionnel RF-LAMINATE à l'aide du modèle de matériau hybride (Figure 01).

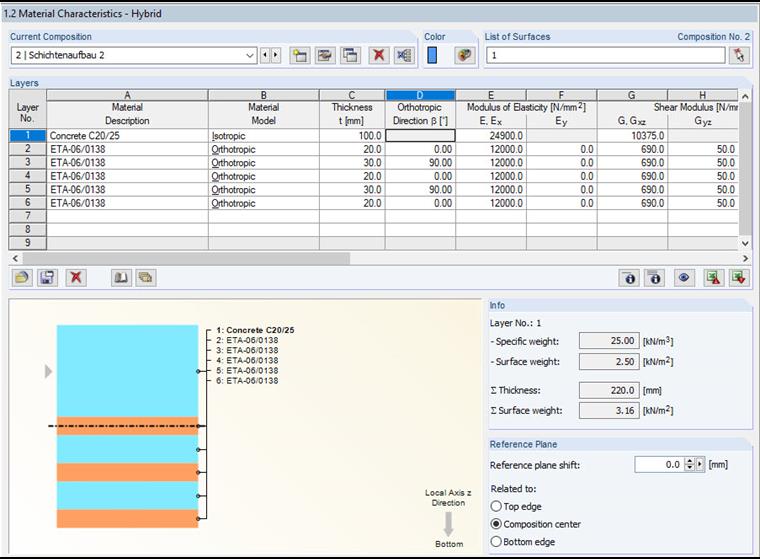

Il est également possible d'entrer automatiquement une dalle en CLT selon les spécifications du fabricant (voir la Figure 02).

Entrer des données dans le module additionnel RF-LAMINATE est toutefois une condition préalable nécessaire aux couplages rigides. Ce n'est pas le cas pour une structure composite bois-béton. Le calcul n'est donc qu'une approximation.

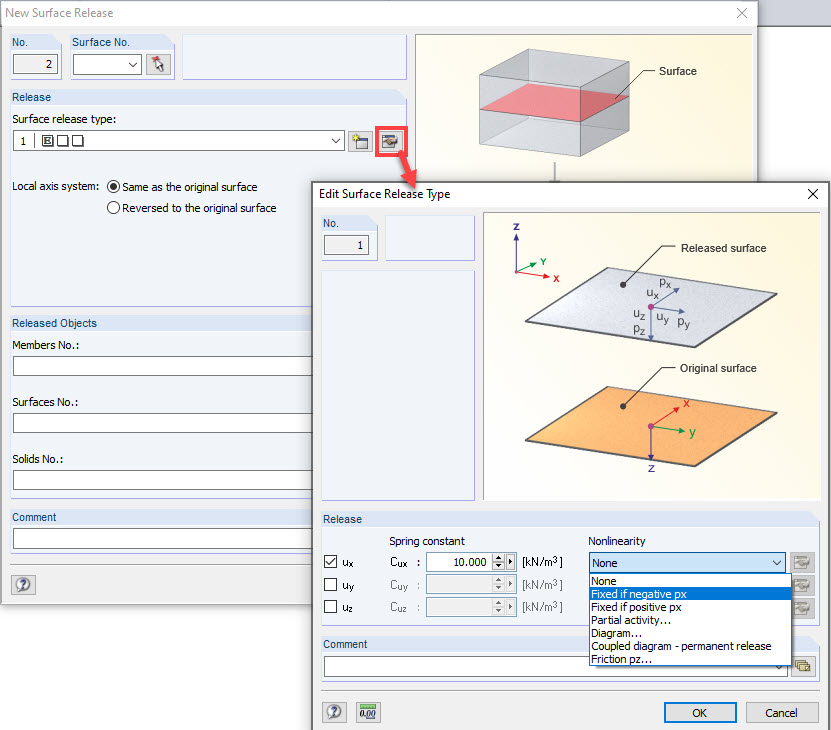

Une autre possibilité consiste à coupler deux surfaces via une libération surfacique ou un solide de contact. Cette méthode permet de définir presque tous les transferts de cisaillement (Figure 03). Vous pouvez en voir un exemple dans le deuxième modèle du centre dans le fichier RFEM disponible au téléchargement ci-dessous

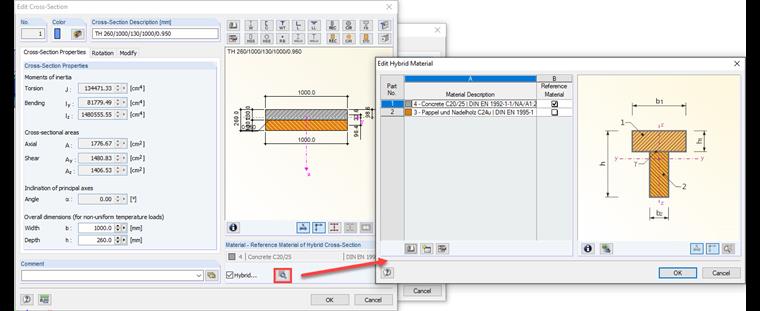

La troisième option est de définir une barre hybride telle que définie dans le troisième modèle de ce même fichier. Le transfert de charge biaxial de la structure ne sera alors pas considéré, mais cette méthode a cependant l'avantage d'être automatisée. Cette opération est également expliquée dans cet article de notre FAQ.
