¿Cómo puedo calcular un suelo mixto de madera y hormigón con CLT?

Respuesta

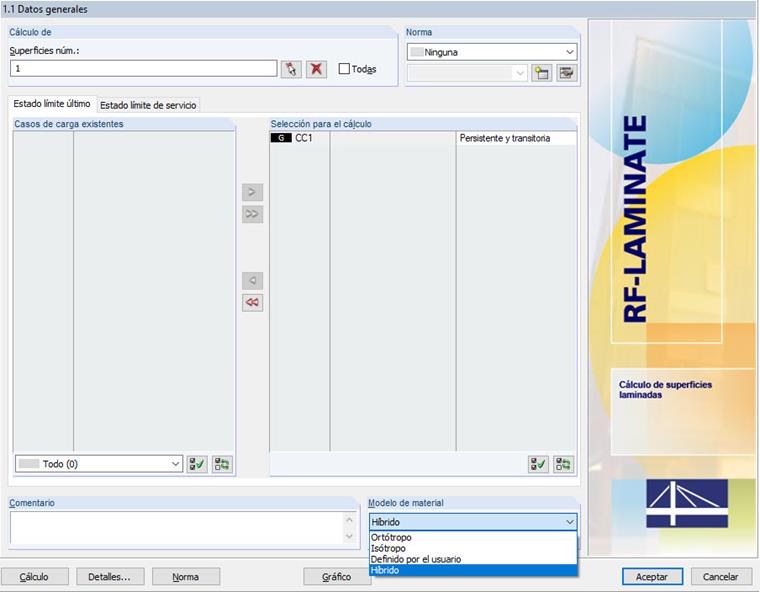

Se pueden definir dos componentes estructurales planos en el módulo adicional RF-LAMINATE mediante el modelo de material híbrido (figura 01).

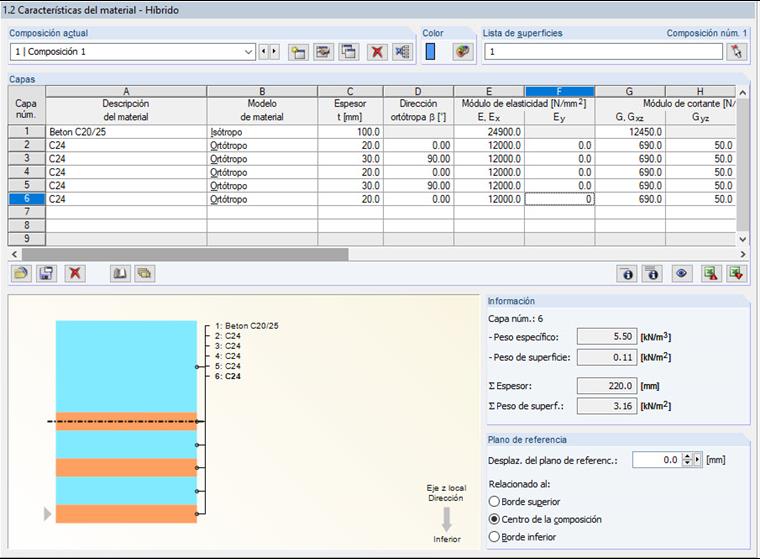

En este caso, sería posible introducir automáticamente una placa de madera contralaminada según las especificaciones del fabricante (ver imagen 02).

Sin embargo, la desventaja de la entrada en el módulo adicional RF-LAMINATE está en el requisito de una conexión rígida. Este no es el caso de la estructura mixta de madera y hormigón. Por lo tanto, el cálculo es solo una aproximación.

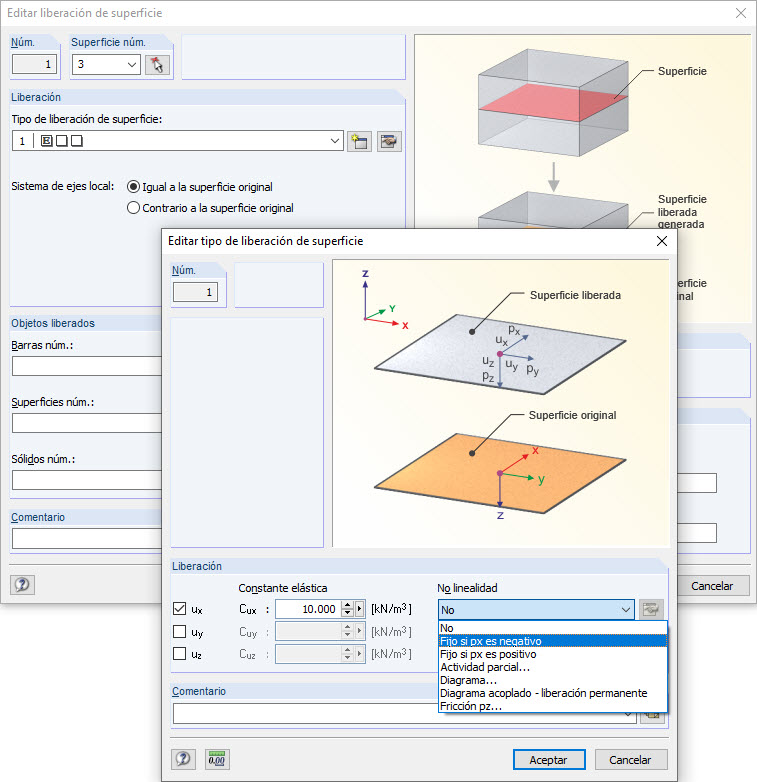

Otra opción es acoplar dos superficies utilizando una liberación de superficie o un sólido de contacto. La ventaja es que puede definir casi cualquier transferencia de cortante de esta manera (imagen 03). En el archivo del modelo de RFEM adjunto, esto se ha definido en el segundo modelo del medio.

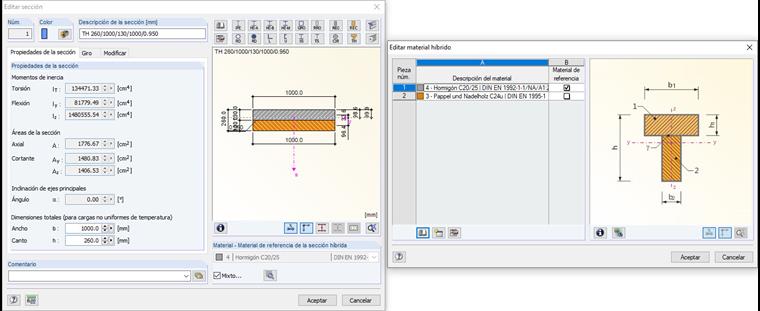

La tercera opción sería definir una barra híbrida como se especifica en el tercer modelo del archivo adjunto. En este caso, sin embargo, no se considera la transferencia de carga biaxial de la estructura. Sin embargo, este método tiene la ventaja de un diseño altamente automatizado. Esto también se explica en esta FAQ.

Palabras clave

Biaxial Híbrida Material compuesto de madera y hormigón
