Jak obliczyć strop zespolony z drewna i betonu przy użyciu drewna klejonego krzyżowo?

Odpowiedź

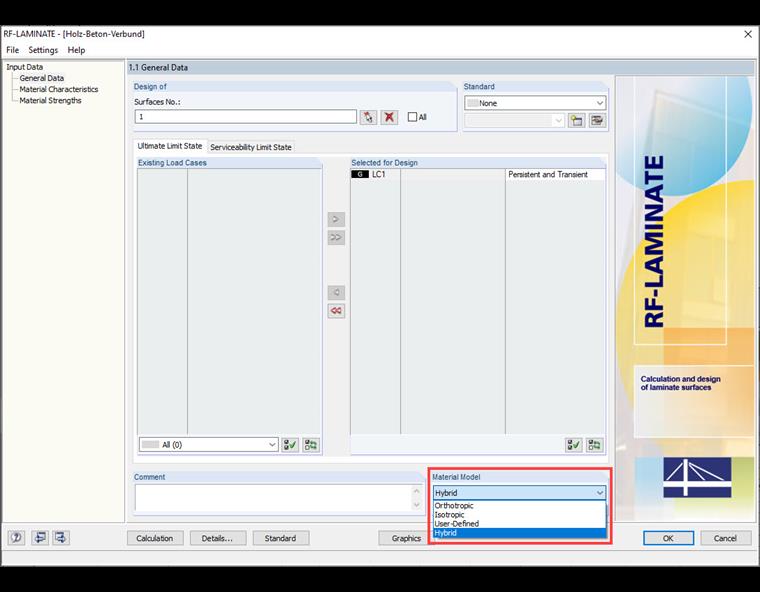

Przy użyciu hybrydowego modelu materiałowego (rys. 01) w module dodatkowym RF LAMINATE można zdefiniować dwa płaskie komponenty konstrukcyjne.

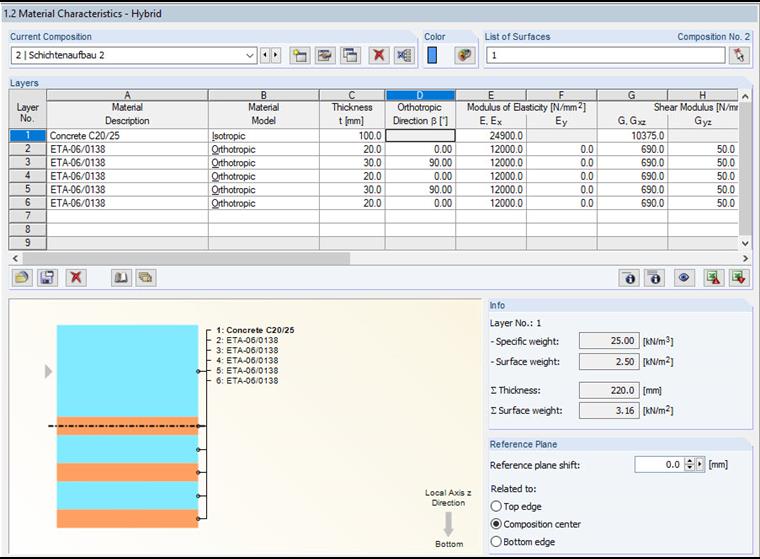

W takim przypadku możliwe byłoby automatyczne wprowadzenie płyty z drewna klejonego krzyżowo zgodnie ze specyfikacjami producenta (patrz Rysunek 02).

Wadą wprowadzanych danych w module dodatkowym RF LAMINATE jest jednak sztywne połączenie. Nie dotyczy to konstrukcji zespolonej drewno-beton. Obliczenia są zatem tylko przybliżeniem.

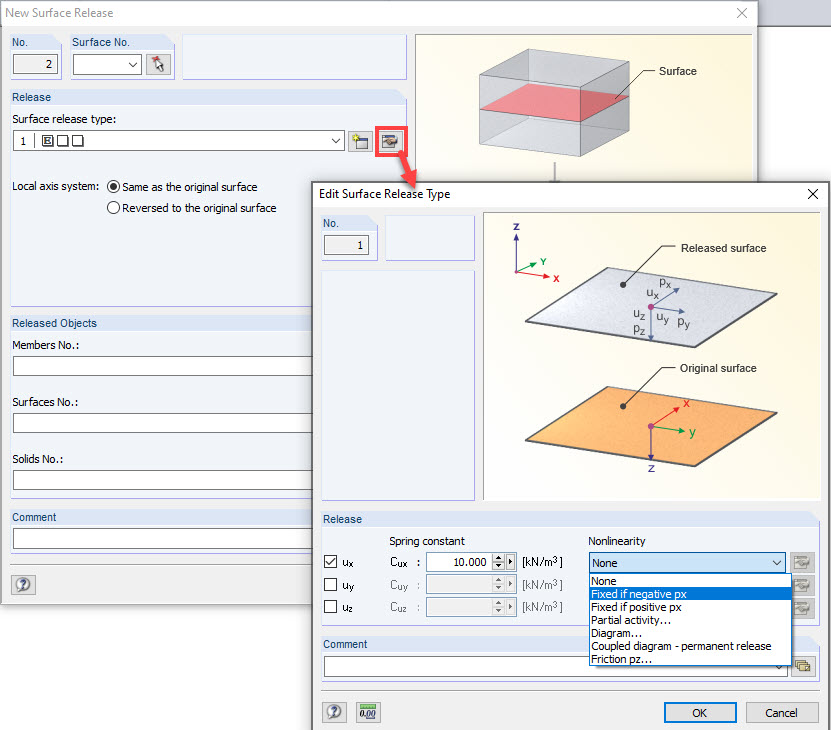

Inną możliwością jest połączenie dwóch powierzchni za pomocą zwalniania powierzchniowego lub bryły kontaktowej. Zaletą jest to, że w ten sposób można zdefiniować prawie każde przenoszenie ścinania (rysunek 03). W załączonym pliku modelu program RFEM został zdefiniowany w środkowej części drugiego modelu.

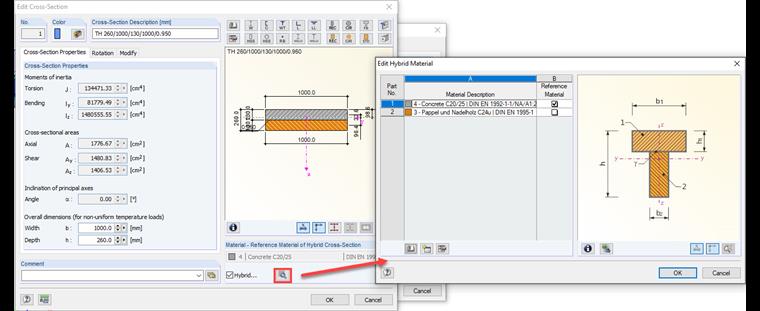

Trzecia opcja to zdefiniowanie pręta hybrydowego zdefiniowanego w trzecim modelu załączonego pliku. W tym przypadku nie zostanie uwzględnione dwukierunkowe przenoszenie obciążeń przez konstrukcję. Zaletą tej metody jest jednak wysoce zautomatyzowane projektowanie. Zostało to również wyjaśnione w tym FAQ .
