问题
在距离木纹平面至少1.50 m的地区,针叶木的开裂系数kcr可以增加30%。 怎么在RF‑/TIMBER Pro中将其应用?
回复:

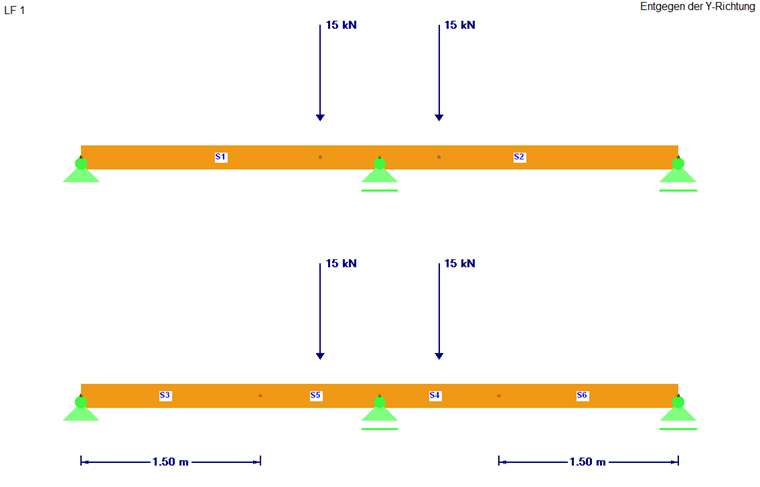

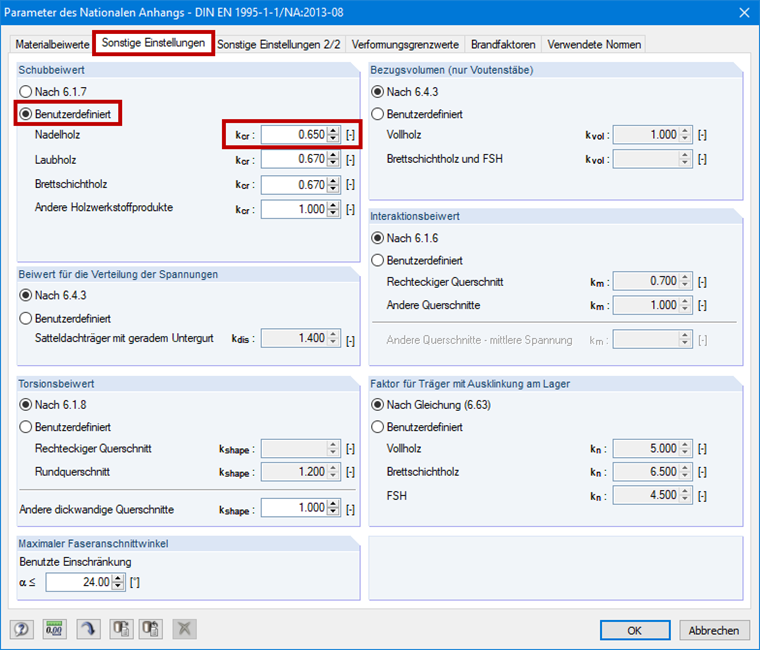

增加裂缝系数kcr仍然是手动的,因为程序不知道定义的子平面在哪里。 因此将杆件从谷粒谷地上划分开1.5 m,以便将受影响的区域设计为单独的杆件(见图01)。现在需要两个设计工况(文件→新建工况...)。 在情况1中选择了1.5 m以内的杆件。 在工况2的情况下,必须选择考虑30%的杆件。 在情况2中,kcr的值可以在国家附录的国家设置中手动调整。 C24的kcr为0.65,如图片02中所示输入。 这样使用增加后的kcr值进行设计。
