Selon la norme DIN EN 1995-1-1/NA, le facteur de fissuration k cr peut être augmenté de 30% pour le bois de résineux dans les zones situées à au moins 1,50 m de l'extrémité du grain final du bois. Comment l'implémenter dans RF-/TIMBER Pro?

Réponse

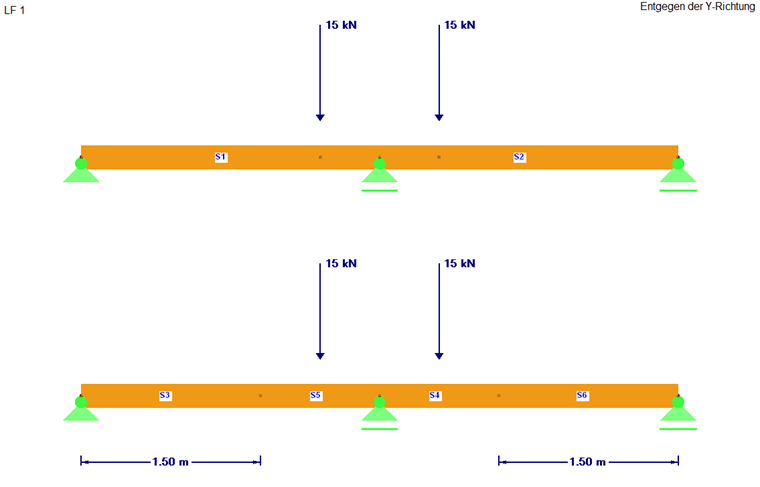

L'augmentation du facteur de fissure k cr doit être effectuée manuellement car le programme ne sait pas où est définie la fin du grain. Pour ce faire, divisez la barre par 1,5 m de l'extrémité du grain afin de pouvoir définir les zones affectées comme une barre séparée (voir la Figure 01).

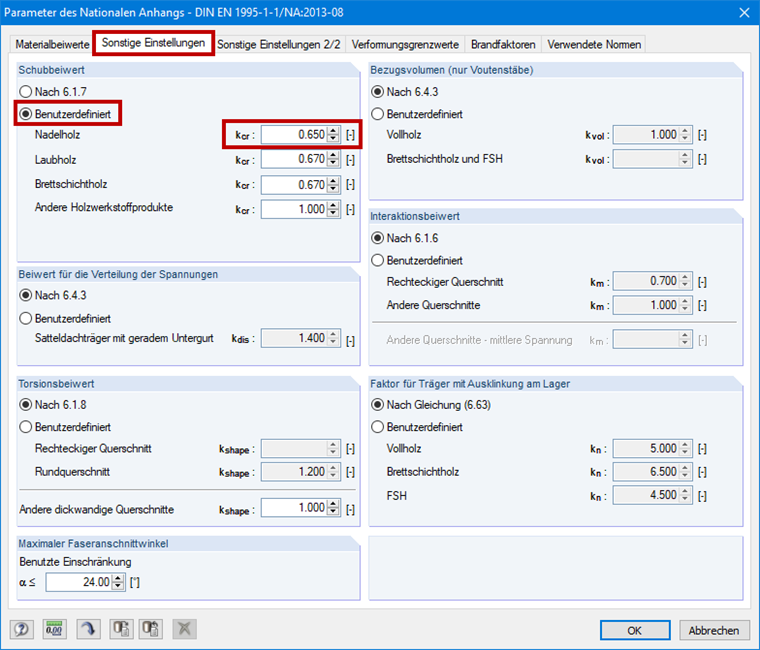

Deux cas de calcul sont désormais requis (Fichier → Nouveau cas ...). Dans le cas 1, les barres situées dans un rayon de 1,5 m sont sélectionnées pour le calcul. Dans le cas 2, il est nécessaire de sélectionner les barres pour lesquelles les 30% doivent être considérés. Puis, dans le cas 2, la valeur de k cr est ajustée manuellement dans les paramètres de l'Annexe nationale. Ainsi, ak cr de 0,65 résultats pour C24, qui est entré comme le montre la Figure 02. Le calcul est réalisé avec une valeur de k cr accrue.

Mots-clés

Coefficient de fissure KCR Vérification du cisaillement Grain final
