如何在打印报告中添加截面详细信息，例如截面图像、应力点等？

Q: 如何在打印报告中添加截面详细信息，例如截面图像、应力点等？

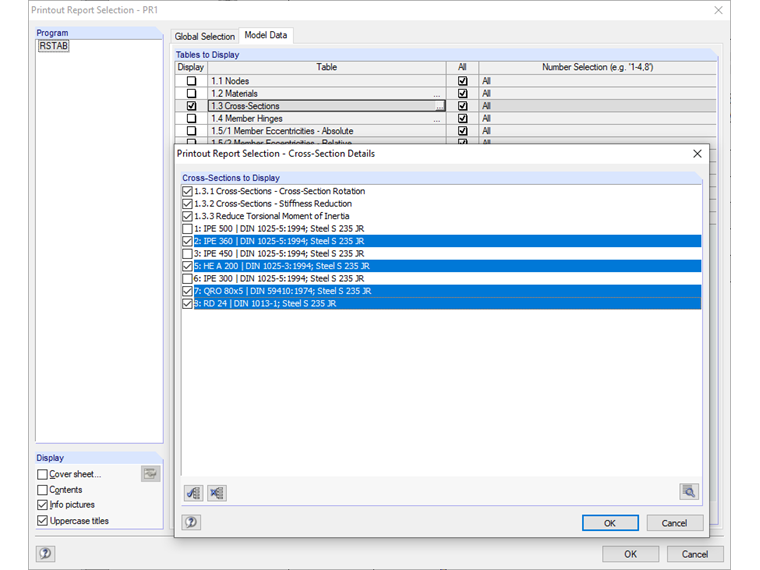

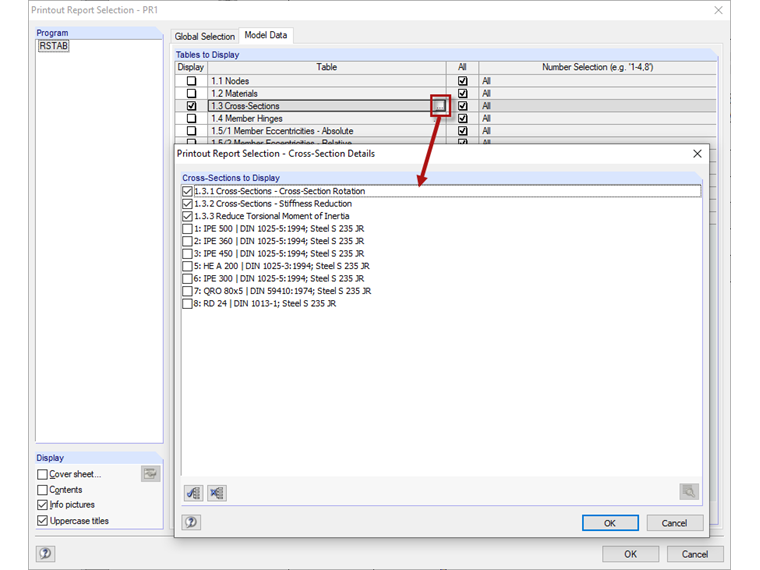

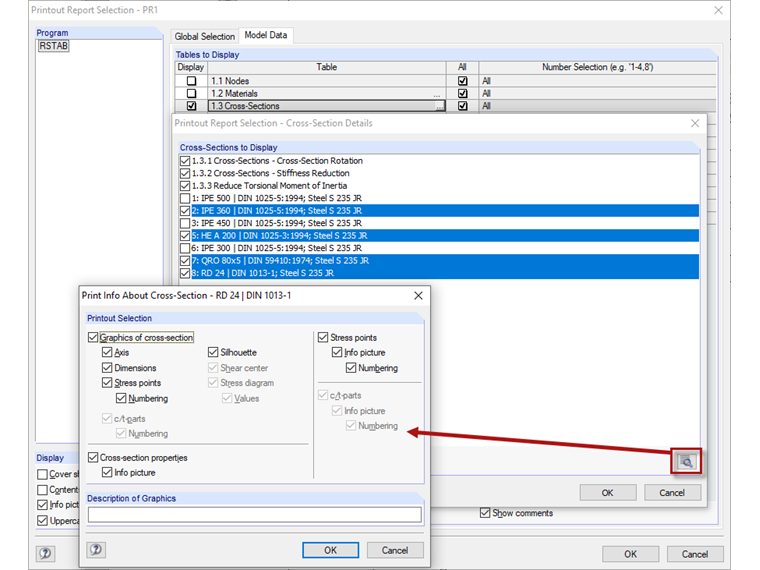

在“打印报告选择”对话框中可以定义打印报告的内容。 Zum Hinzufügen von Querschnittsdaten ist das Kontrollkästchen der Tabelle 1.3 Querschnitte (RSTAB) bzw. Tabelle 1.13 Querschnitte (RFEM) zu aktivieren. Die Schaltfläche [...] öffnet den Dialog "Querschnittsdetails" (Bild 1), in dem die gewünschten Details ausgewählt werden können.Eine Mehrfach-Selektion kann durch Gedrückthalten der Strg-Taste (Einzelselektion) bzw. Umschalt-taste (Bereichsauswahl) und Anklicken der betreffenden Einträge mit der linken Maustaste vorgenommen werden (Bild 2).Art um Umfang lassen sich über die Schaltfläche "Querschnittsdetails bearbeiten" festlegen (Bild 3). Die Eingaben wirken sich dabei auf alle selektierten (blau markierten) Einträge aus.Im Video wird gezeigt, wie die Querschnittsdetails der Querschnitte 2, 5, 7 und 8 zum Ausdruckprotokoll hinzugefügt werden.

Question

Accepted Answer

在“打印报告选择”对话框中可以定义打印报告的内容。 Zum Hinzuf&#252;gen von Querschnittsdaten ist das Kontrollk&#228;stchen der Tabelle 1.3 Querschnitte (RSTAB) bzw. Tabelle 1.13 Querschnitte (RFEM) zu aktivieren. Die Schaltfl&#228;che [...] &#246;ffnet den Dialog "Querschnittsdetails" (Bild 1), in dem die gew&#252;nschten Details ausgew&#228;hlt werden k&#246;nnen.Eine Mehrfach-Selektion kann durch Gedr&#252;ckthalten der Strg-Taste (Einzelselektion) bzw. Umschalt-taste (Bereichsauswahl) und Anklicken der betreffenden Eintr&#228;ge mit der linken Maustaste vorgenommen werden (Bild 2).Art um Umfang lassen sich &#252;ber die Schaltfl&#228;che "Querschnittsdetails bearbeiten" festlegen (Bild 3). Die Eingaben wirken sich dabei auf alle selektierten (blau markierten) Eintr&#228;ge aus.Im Video wird gezeigt, wie die Querschnittsdetails der Querschnitte 2, 5, 7 und 8 zum Ausdruckprotokoll hinzugef&#252;gt werden.
