Dotaz

Jak mohu do tiskového protokolu přidat detaily o průřezech jako je obrázek průřezu, napěťové body atd.?


Odpověď:

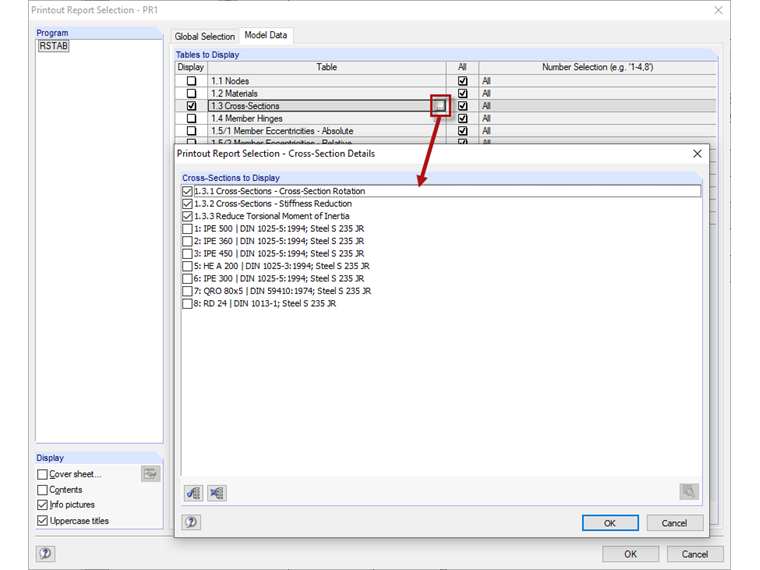

Obsah tiskového protokolu je možné definovat v dialogu "Výběr tiskového protokolu". Pro připojení údajů o průřezech je nutné zaškrtnout políčko v Tabulce 1.3 Průřezy (RSTAB), nebo v Tabulce 1.13 Průřezy (RFEM). Tlačítko [...] otevře dialog "Detaily průřezu" (Obrázek 1), v němž je možné vybrat požadované detaily.

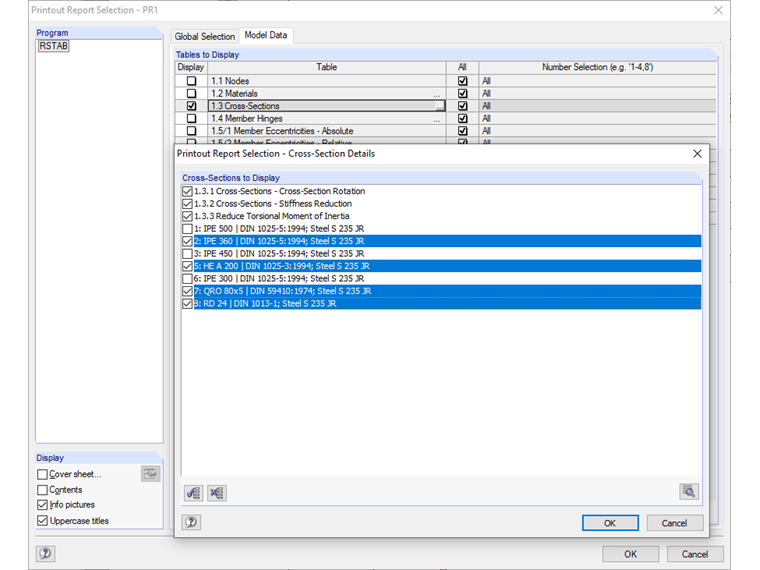

Vícenásobný výběr je možné provést stisknutím a podržením klávesy Ctrl (jednotlivý výběr) resp. stisknutím a podržením klávesy Shift (výběr oblasti) a kliknutím levým tlačítkem myši na příslušné položky (Obrázek 2).

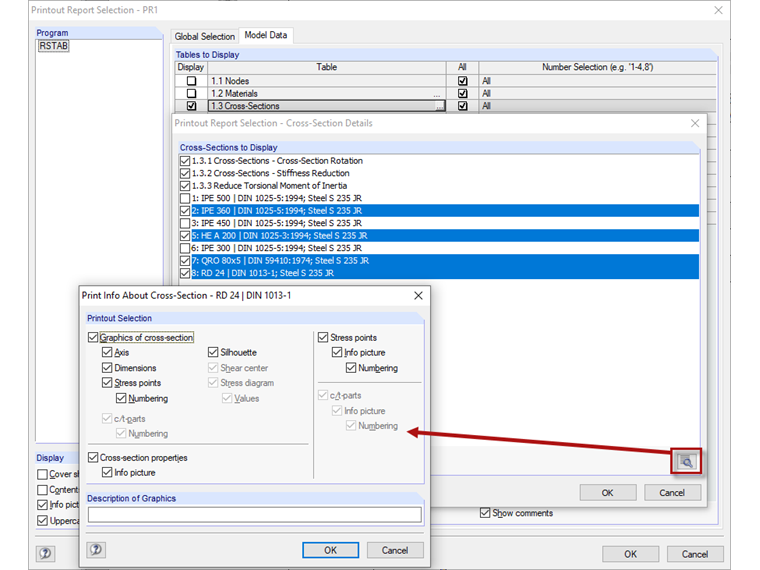

Typ a rozsah je možné zadat pomocí tlačítka "Upravit detaily průřezu" (Obrázek 3). Zadání se projeví u všech vybraných položek (zvýrazněno modře).

Video ukazuje, jak lze do tiskového protokolu přidat údaje o průřezech 2, 5, 7 a 8.
