Ajout des détails de la section dans le rapport d'impression

Comment ajouter au rapport d'impression des détails sur une section (une image, des points de contrainte, etc.) ?


Réponse:

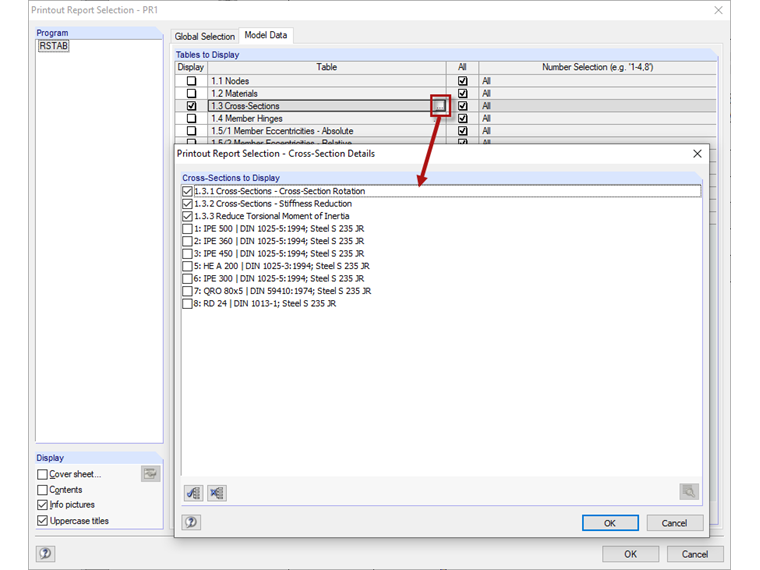

Le contenu du rapport d'impression peut être défini dans la boîte de dialogue « Sélection du rapport d'impression ». Pour ajouter les données de section, cochez la case dans le Tableau 1.13 Sections (RFEM) ou le Tableau 1.3 Sections (RSTAB). Cliquez sur le bouton [...] pour ouvrir la boîte de dialogue « Détails de la section » (Figure 01), dans laquelle vous pouvez sélectionner les détails souhaités.

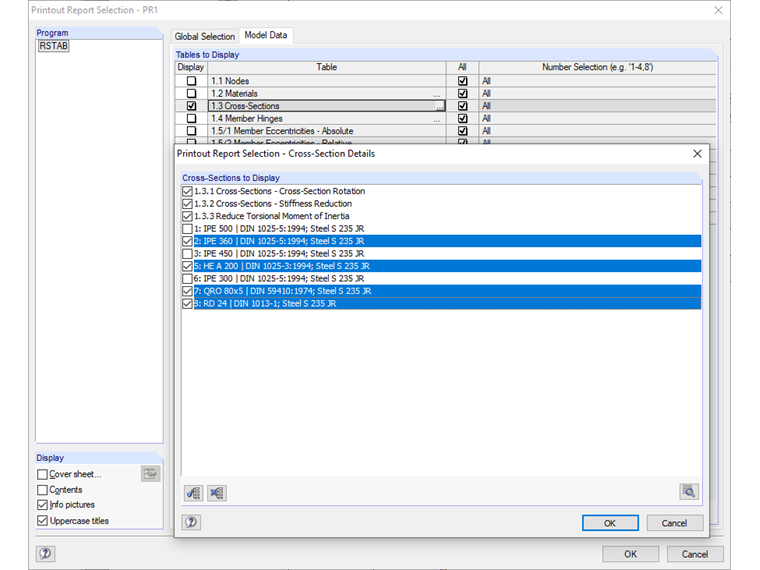

Pour une sélection multiple, appuyez sur la touche Ctrl (sélection simple) ou sur la touche Maj (sélection de zone) et cliquez sur les entrées correspondantes (Figure 02).

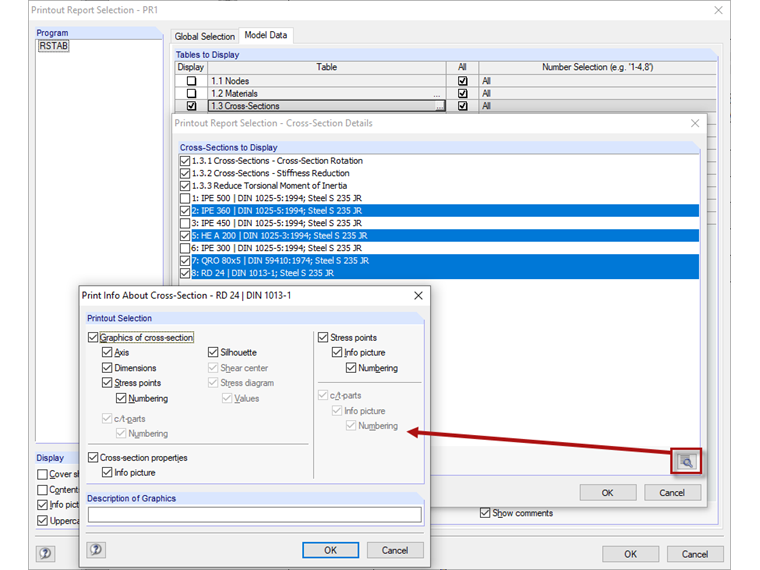

La portée peut être définie en cliquant sur le bouton « Modifier les détails de la section » (Figure 03). Les entrées ont un effet sur toutes les entrées sélectionnées (surlignées en bleu).

La vidéo montre comment ajouter les détails des sections 2, 5, 7 et 8 au rapport d'impression.
