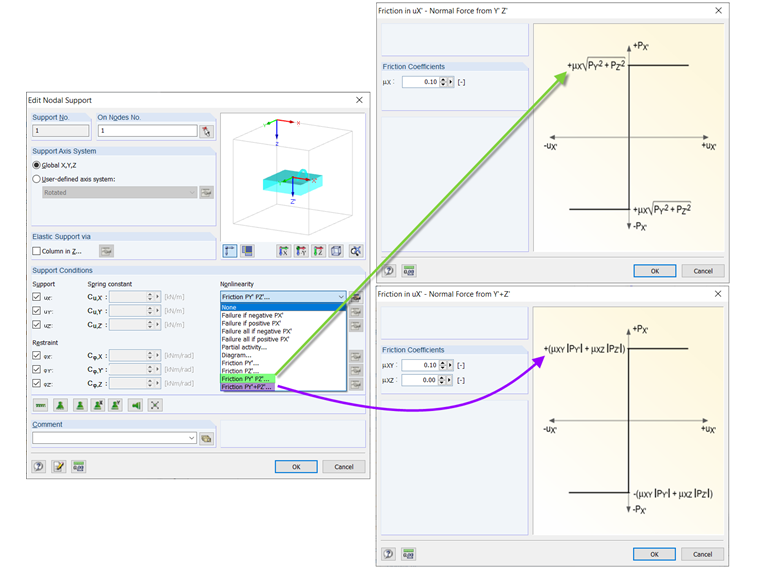

力的定义在相应的对话框中指定 (见图 01)。 最大摩擦力取决于 Y 方向或 Z 方向上的荷载。 根据使用的相互作用公式，摩擦力会不同。
示例
支座应该通过摩擦在全局 X 方向上传递力。 所有方向的摩擦系数都是 0.1。 支座力 PY为 5 kN，支座力 PZ为10 kN。
对于非线性“摩擦 PY' PZ' ... ”，得出 X 方向上的最大支座力如下：
${\mathrm P}_{\mathrm X,\max}\;=\;{\mathrm\mu}_{\mathrm X}\;\cdot\;\sqrt{\;{\mathrm P}_{\mathrm Y}^2\;+\;{\mathrm P}_{\mathrm Z}^2}\\{\mathrm P}_{\mathrm X,\max}\;=\;0,1\;\cdot\;\sqrt{\;5^2\;+\;10^2}\;=\;1,118\;\mathrm{kN}$
对于第二个选项“摩擦 PY'+ PZ'... ”，得出的最大支座力为：
${\mathrm P}_{\mathrm X,\max}\;=\;{\mathrm\mu}_{\mathrm{XY}}\;\cdot\;\left|{\mathrm P}_{\mathrm Y}\right|\;+\;{\mathrm\mu}_{\mathrm{XZ}}\;\cdot\;\left|{\mathrm P}_{\mathrm Z}\right|\\{\mathrm P}_{\mathrm X,\max}\;=\;0,1\;\cdot\;5\;+\;0,1\;\cdot\;10\;=\;1,500\;\mathrm{kN}$
第一种方法是使用得到的支座力来计算摩擦力，第二种方法是将这些力线性相加。

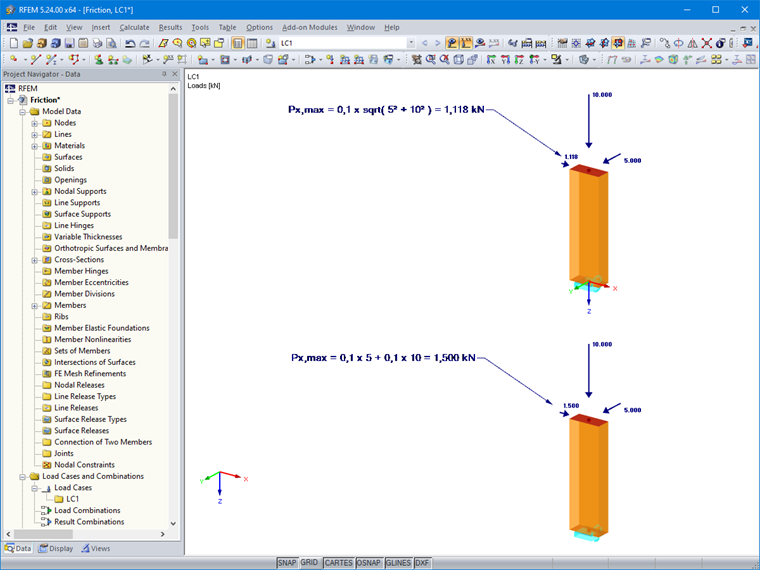

因此，对于图 02 中所示的结构体系，对于第一种选项，当力 > 1.118 kN 时，以及当力 > 1.500 kN 时，结构体系变得不稳定。
