问题

可以显示与导致最大/最小结果的结果组合相关的荷载工况和荷载组合?


回复:

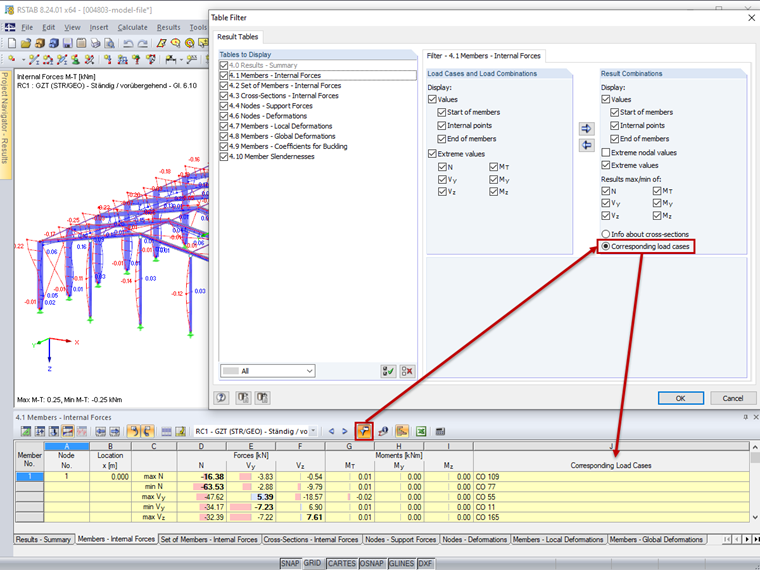

相应的荷载工况和荷载组合可以显示在结果表中。 为此,请在“表格筛选”对话框(图 01)中选择“相应的荷载工况”。 通过菜单表 → 视图 → 结果筛选或表格工具栏中的相应按钮打开该对话框(图 01)。

在 RSTAB 中,相应的荷载工况/组合可以在下表中显示:

  • 4.1 杆件 - 内力
  • 4.2 多杆件 - 内力
  • 4.3 截面 - 内力
  • 4.4 节点 - 支座反力

在 RFEM 中相应的荷载工况/组合如下表所示:

  • 4.1 节点 - 支座反力
  • 4.4 杆件 - 局部变形
  • 4.5 杆件 - 全局变形
  • 4.6 杆件 - 内力
  • 4.7 杆件 - 接触力
  • 4.11 杆件组 - 内力
  • 4.12 截面 - 内力
