Zatěžovací stavy a kombinace pro maximální/minimální výsledek

Je možné v určité kombinaci výsledků zobrazit zatěžovací stavy a kombinace zatížení, které vedou k maximálnímu/minimálnímu výsledku?

Odpověď:

Příslušné zatěžovací stavy a kombinace zatížení lze zobrazit ve výsledkových tabulkách. Za tímto účelem je nutné v dialogu "Filtr tabulek" vybrat možnost "Příslušné zatěžovací stavy" (Obrázek 1). Dialog je možné otevřít z hlavní nabídky Tabulka → Zobrazit → Filtr výsledků nebo pomocí příslušného tlačítka v panelu nástrojů okna tabulek (Obrázek 1).

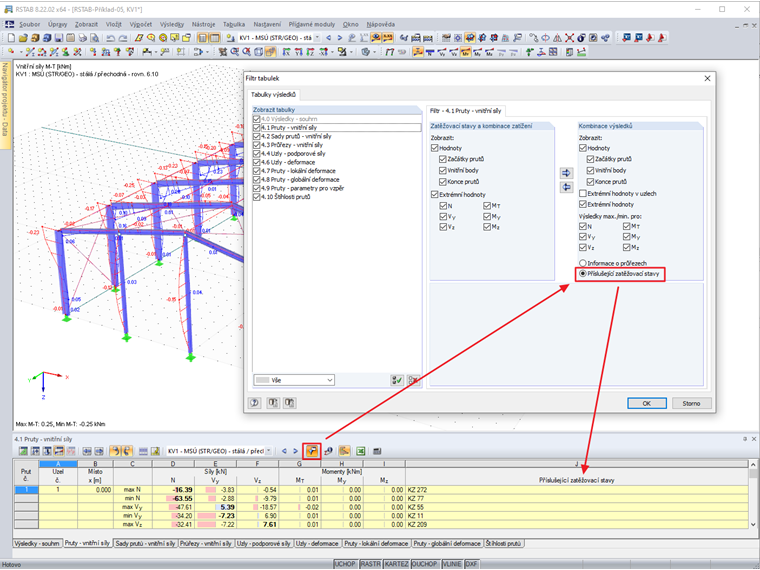

1 Dialog "Filtr tabulky" - možnost "Příslušné zatěžovací stavy"

Příslušné zatěžovací stavy / kombinace zatížení je možné v programu RSTAB zobrazit v následujících tabulkách:

4.1 Pruty - vnitřní síly
4.2 Sady prutů - vnitřní síly
4.3 Průřez - vnitřní síly
4.4 Uzly - podporové síly

Příslušné zatěžovací stavy / kombinace zatížení lze v programu RFEM zobrazit v následujících tabulkách:

4.1 Uzly - podporové síly
4.4 Pruty - lokální deformace
4.5 Pruty - globální deformace
4.6 Pruty - vnitřní síly
4.7 Pruty - kontaktní síly
4.11 Sady prutů - vnitřní síly
4.12 Průřezy - vnitřní síly

Autor

Ing. von Bloh zajišťuje technickou podporu zákazníkům a je zodpovědná za vývoj programu RSECTION a addonů pro ocelové a hliníkové konstrukce.

;
