Casi e combinazioni di carico per il risultato massimo/minimo

È possibile visualizzare i casi di carico e le combinazioni di carico relative a una combinazione di risultati che portano al risultato massimo/minimo?

Risposta:

I casi di carico corrispondenti e le combinazioni di carico possono essere visualizzati nelle tabelle dei risultati. Per questo, selezionare l'opzione "Casi di carico corrispondenti" nella finestra di dialogo "Filtro tabella" (Figura 01). Per aprire la finestra di dialogo, usare il menu Tabella → Visualizza → Filtro dei risultati o il pulsante corrispondente nella barra degli strumenti della tabella (Figura 01).

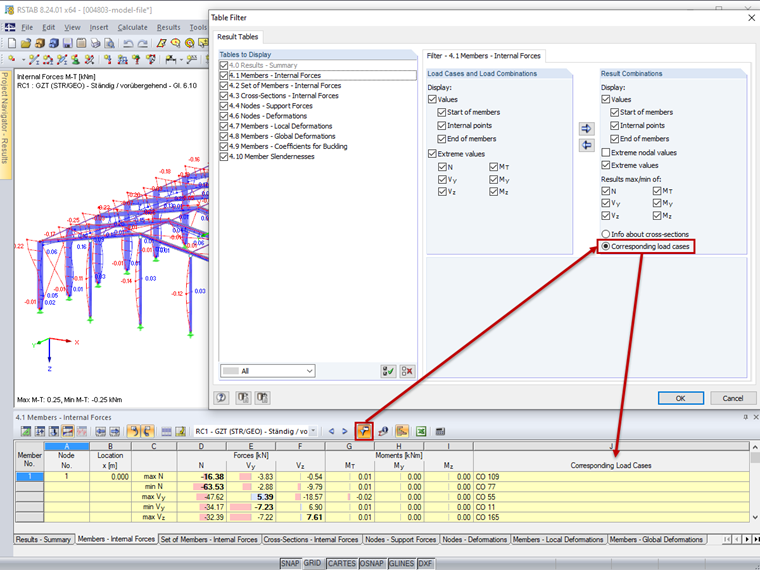

1 Finestra di dialogo "Filtro tabella" - Opzione "Casi di carico correlati"

In RSTAB, i casi/combinazioni di carico corrispondenti possono essere visualizzati nelle seguenti tabelle:

4.1 Aste - Forze interne
4.2 Set di aste - Forze interne
4.3 Sezione trasversale - Forze interne
4.4 Nodi - Forze vincolari

In RFEM, i casi/combinazioni di carico corrispondenti possono essere visualizzati nelle seguenti tabelle:

4.1 Nodi - Reazioni vincolari
4.4 Aste - Spostamenti generalizzati locali
4.5 Aste - Spostamenti generalizzati globali
4.6 Aste - Forze interne
4.7 Aste - Forze di contatto
4.11 Set di aste - Forze interne
4.12 Sezioni trasversali - Forze interne
