Casos de carga y combinaciones para el resultado máximo/mínimo

¿Es posible mostrar los casos de carga y combinaciones de carga relacionados con una combinación de resultados que conducen al resultado máximo/mínimo?

Respuesta:

Los casos de carga y combinaciones de carga correspondientes se pueden mostrar en las tablas de resultados. Hierzu ist im Dialog "Tabellenfilter" die Option "Zugehörige Lastfälle" auszuwählen (Bild 1). Der Dialog kann aufgerufen werden über Menü Tabelle → Ansicht → Ergebnisfilter oder die entsprechende Schaltfläche in der Tabellensymbolleiste (Bild 1).

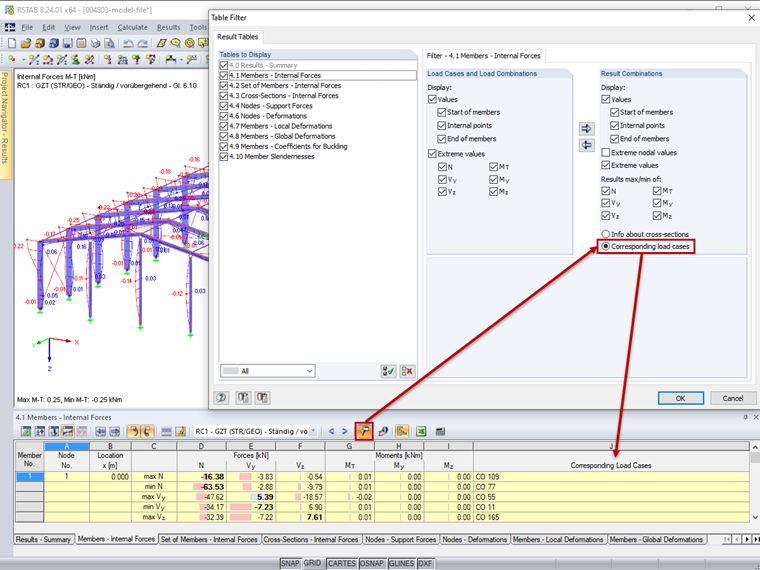

Cuadro de diálogo "Filtro de tabla" - Opción "Casos de carga correspondientes"
1 Cuadro de diálogo "Filtro de tabla" - Opción "Casos de carga correspondientes"

In RSTAB können die zugehörigen Lastfälle/Kombinationen in folgenden Tabellen ausgegeben werden:

  • 4.1 Barras - Esfuerzos internos
  • 4.2 Conjuntos de barras - Esfuerzos internos
  • 4.3 Querschnitt - Schnittgrößen
  • 4.4 Nudos - Esfuerzos en apoyos

In RFEM können die zugehörigen Lastfälle/Kombinationen in folgenden Tabellen ausgegeben werden:

  • 4.1 Nudos - Esfuerzos en apoyos
  • 4.4 Barras - Deformaciones locales
  • 4.5 Barras - Deformaciones globales
  • 4.6 Barras - Esfuerzos internos
  • 4.7 Barras - Fuerzas de contacto
  • 4.11 Stabsätze - Schnittgrößen
  • 4.12 Querschnitte - Schnittgrößen
