Frage

Können die in einer Ergebniskombination zugehörigen Lastfälle und Lastkombinationen ausgegeben werden, die zum maximalen/minimalen Ergebnis führen?


Antwort:

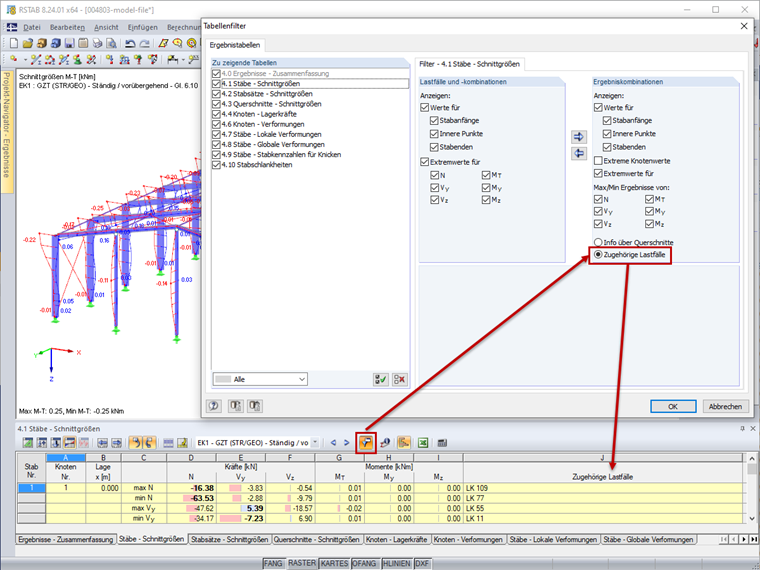

Die zugehörigen Lastfälle und -kombinationen können in den Ergebnistabellen ausgegeben werden. Hierzu ist im Dialog "Tabellenfilter" die Option "Zugehörige Lastfälle" auszuwählen (Bild 1). Der Dialog kann aufgerufen werden über Menü Tabelle → Ansicht → Ergebnisfilter oder die entsprechende Schaltfläche in der Tabellensymbolleiste (Bild 1).

In RSTAB können die zugehörigen Lastfälle/Kombinationen in folgenden Tabellen ausgegeben werden:

  • 4.1 Stäbe - Schnittgrößen
  • 4.2 Stabsätze - Schnittgrößen
  • 4.3 Querschnitt - Schnittgrößen
  • 4.4 Knoten - Lagerkräfte

In RFEM können die zugehörigen Lastfälle/Kombinationen in folgenden Tabellen ausgegeben werden:

  • 4.1 Knoten - Lagerkräfte
  • 4.4 Stäbe - Lokale Verformungen
  • 4.5 Stäbe - Globale Verformungen
  • 4.6 Stäbe - Schnittgrößen
  • 4.7 Stäbe - Kontaktkräfte
  • 4.11 Stabsätze - Schnittgrößen
  • 4.12 Querschnitte - Schnittgrößen
