Cas de charge et combinaisons pour le résultat maximal/minimal

Est-il possible d’afficher les cas de charge et les combinaisons de charges correspondants à une combinaison de résultats menant au résultat maximal/minimal ?

Réponse:

Les cas de charge et combinaisons de charges correspondants peuvent être affichés dans les tableaux de résultats. Pour ce faire, sélectionnez l’option « Cas de charge correspondants » dans la boîte de dialogue « Filtre du tableau » (Figure 01). Pour ouvrir la boîte de dialogue, utilisez le menu Tableau → Afficher → Filtre de résultats ou le bouton correspondant dans la barre d’outils du tableau (Figure 01).

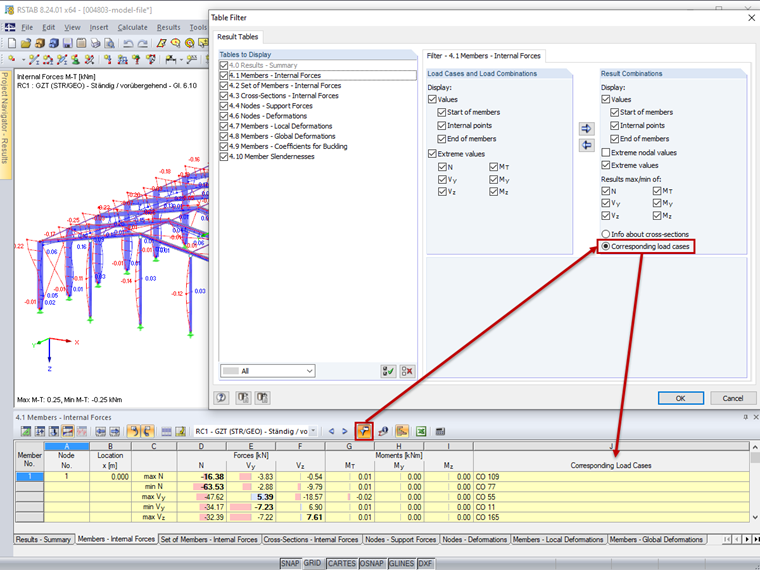

1 Boîte de dialogue « Filtre de tableau » - Option « Cas de charge correspondants »

Les cas de charge et combinaisons de charges correspondants peuvent être affichés dans les tableaux suivants de RSTAB :

4.1 Barres - Efforts internes
4.2 Ensembles de barres - Efforts internes
4.3 Section - Efforts internes
4.4 Nœuds - Forces d’appui

Les cas de charge et combinaisons de charges correspondants peuvent être affichés dans les tableaux suivants de RFEM :

4.1 Nœuds - Forces d’appui
4.4 Barres - Déformations locales
4.5 Barres - Déformations globales
4.6 Barres - Efforts internes
4.7 Barres - Forces de contact
4.11 Ensembles de barres - Efforts internes
4.12 Sections - Efforts internes
