在新建杆件铰的过程中,需要为铰指定一个全局坐标系,这样才能使用“剪式铰”选项。 选择该功能后,会出现一个新的选项选项卡,您可以在其中准确定义剪式铰的作用方向。

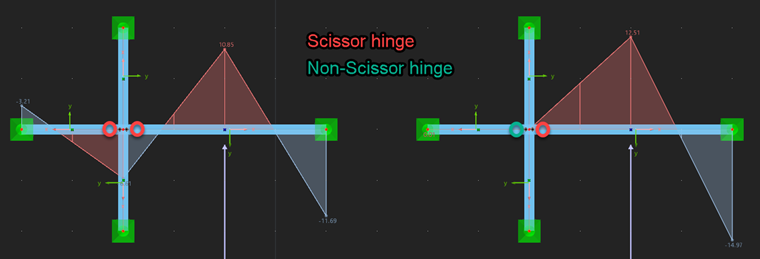

在下面的示例中,有两个子结构。
左侧模型显示了系统的行为,其中弯矩在两个单元之间沿连续方向传递,并且定义了一个剪式铰。
右侧模型显示了系统的行为,其中只有一个单元具有剪式铰。
在新建杆件铰的过程中,需要为铰指定一个全局坐标系,这样才能使用“剪式铰”选项。 选择该功能后,会出现一个新的选项选项卡,您可以在其中准确定义剪式铰的作用方向。
在下面的示例中,有两个子结构。
左侧模型显示了系统的行为,其中弯矩在两个单元之间沿连续方向传递,并且定义了一个剪式铰。
右侧模型显示了系统的行为,其中只有一个单元具有剪式铰。
