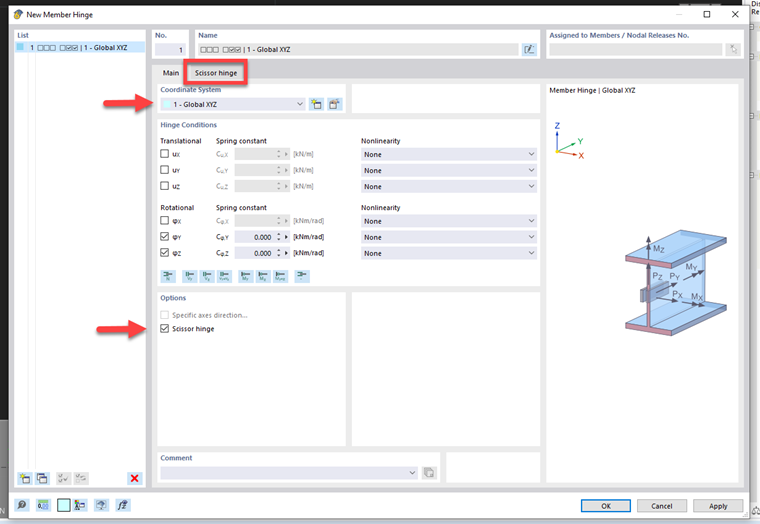

Durante la creación de una nueva articulación de barra, es necesario especificar un Sistema de coordenadas global para la articulación, para que la opción de articulación de tijera esté disponible. Después de seleccionar la función, está disponible una nueva pestaña de opciones donde puede definir exactamente en qué direcciones se supone que debe actuar la bisagra de tijera.

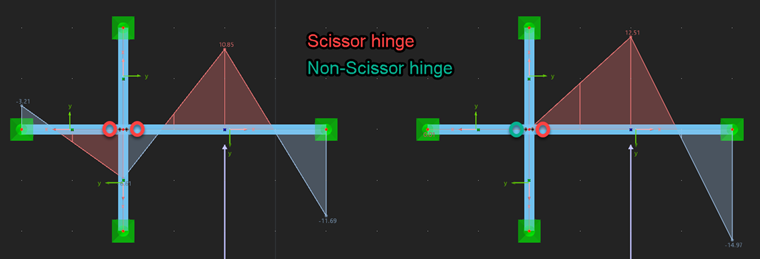

En el ejemplo que se muestra a continuación, hay dos subestructuras.
El modelo de la izquierda muestra el comportamiento de un sistema donde los momentos se transfieren en dirección continua entre dos elementos con una articulación de tijera definida.
El modelo de la derecha muestra el comportamiento de un sistema donde sólo uno de los elementos tiene una articulación de tijera.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
