Come posso definire una cerniera a forbice in RFEM 6?

Come posso definire una cerniera a forbice in RFEM 6?


Risposta:

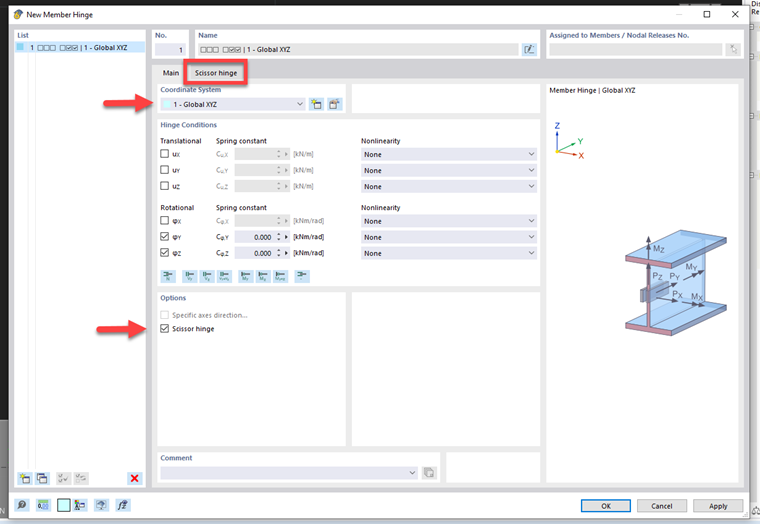

Durante la creazione di un nuovo cardine dell'asta, è necessario specificare un sistema di coordinate globali per il cardine, affinché l'opzione Cerniera a forbice sia disponibile. Dopo aver selezionato la funzione, diventa disponibile una nuova scheda di opzioni in cui è possibile definire esattamente in quali direzioni dovrebbe agire la cerniera a forbice.

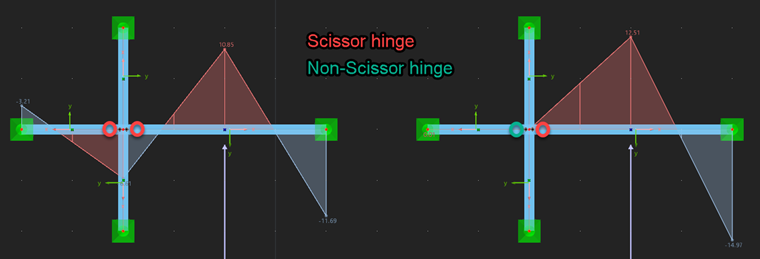

Nell'esempio mostrato di seguito, ci sono due sottostrutture.
Il modello a sinistra mostra il comportamento di un sistema in cui i momenti sono trasferiti in una direzione continua tra due elementi con una cerniera a forbice definita.

Il modello a destra mostra il comportamento di un sistema in cui solo uno degli elementi ha una cerniera a forbice.
