Jak mohu v programu RFEM 6 zadat nůžkový kloub?

Odpověď:

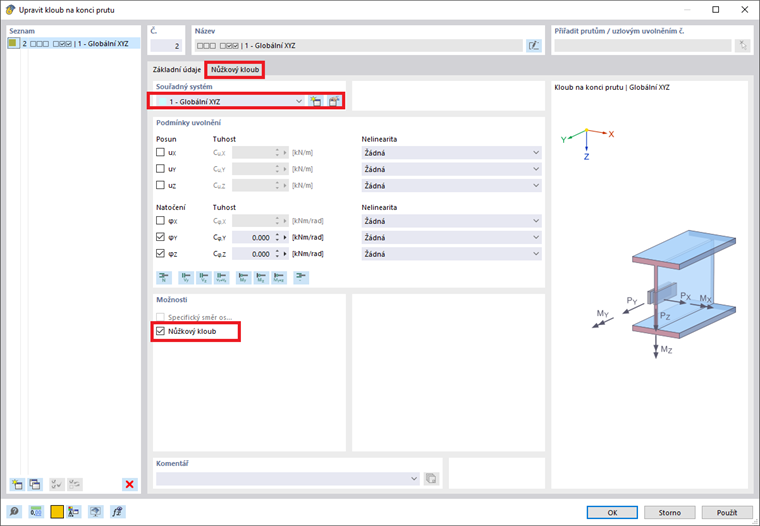

Aby byla k dispozici možnost Nůžkový kloub, je třeba při vytváření nového kloubu na konci prutu zadat pro kloub Globální souřadný systém. Po zaškrtnutí možnosti se vytvoří nová záložka, kde lze přesně definovat směry, ve kterých má nůžkový kloub působit.

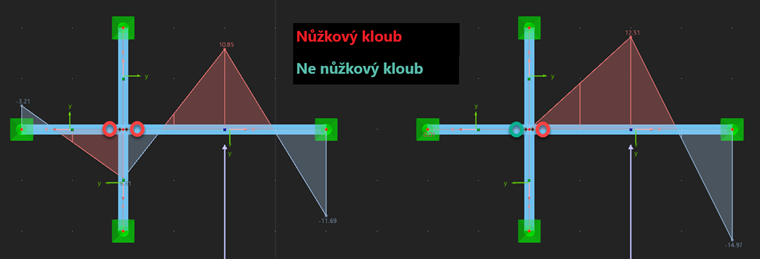

V následujícím příkladu jsou dvě dílčí konstrukce.
Levý model ukazuje chování systému, ve kterém se momenty přenášejí spojitě ve směru mezi dvěma prvky s definovaným nůžkovým kloubem.

Pravý model ukazuje chování systému, kdy má pouze jeden z prvků nůžkový kloub.

FAQ 005362 | Jak mohu v programu RFEM 6 zadat nůžkový kloub?

Možnosti nůžkových kloubů

Efekt nůžkového kloubu
