W jaki sposób można zdefiniować przegub widełkowy w RFEM 6?

W jaki sposób można zdefiniować przegub widełkowy w RFEM 6?


Odpowiedź:

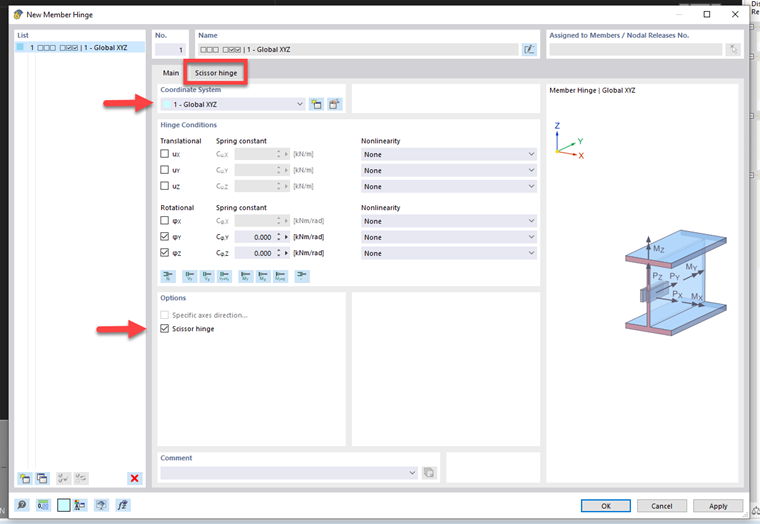

Podczas tworzenia nowego schematu przegubu, należy ustawić Globalny Układ Współrzędnych jako punkt odniesienia dla tego przegubu, aby funkcja przegubu widełkowego była dostępna. Po wybraniu tej funkcji pojawia się nowa zakładka, w której można dokładnie zdefiniować, w jakim kierunku ma działać przegub widełkowy.

W poniższym przykładzie występują dwie podkonstrukcje.

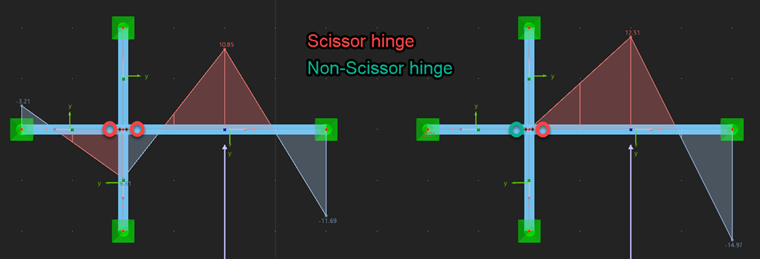

Model po lewej stronie pokazuje zachowanie układu, w którym momenty są przenoszone w kierunku ciągłym między dwoma elementami ze zdefiniowanym przegubem widełkowym.

Model po prawej stronie pokazuje zachowanie układu, w którym tylko jeden z elementów posiada przegub widełkowy.
