肋柱(反梁)受扭

为什么我的肋梁上会产生扭矩?


回复:

在静定不确定的结构上,纵向梁如肋(例如,下弦梁)处可能会出现扭矩,尽管没有施加直接的外部扭转荷载。由于相邻板面积的非对称载荷分布以及因兼容条件导致的变形,会产生所谓的兼容性扭转。

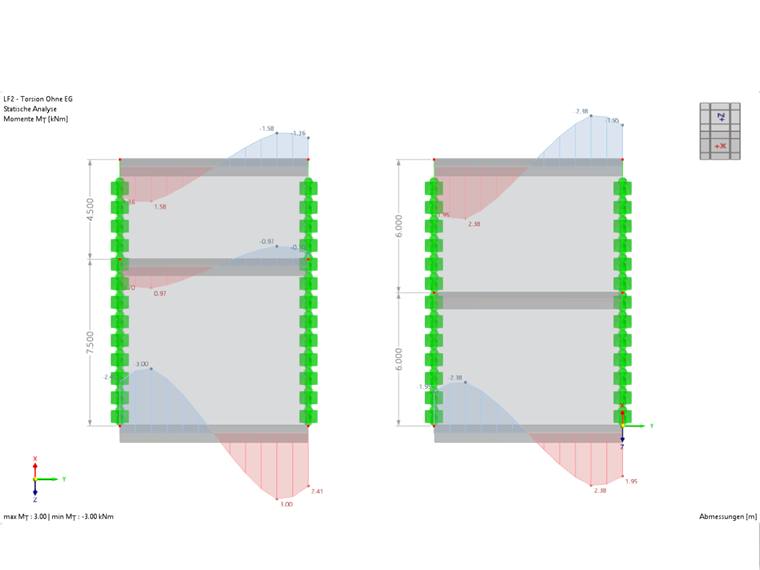

通常情况下,偏离梁轴的板弯曲通过辅助板宽度引入到下弦梁中。如果相邻的板面宽度不同、受载不同或仅单侧存在(例如在边缘或角落下弦梁中),会产生一条作用线不再位于梁截面重心的弯矩。为了确保板和梁之间的变形兼容性,导致下弦梁中会产生附加的扭矩(参见图片)。

下弦梁的截面越大或越刚,通常传递的扭转也越强,因为结构无法"柔和"地吸收强制性变形。

信息

在静定不确定的结构中,如果扭转仅因变形兼容性而产生并且对整体稳定性不具决定性意义,可以免除对扭转的验证。在这种情况下,应设置最小配筋(EN 1992-1-1 6.3.1 (2))。

可以在设计中忽略现有的扭转。这可以直接通过受影响构件的承载能力设置来实现。
