Skręcanie w żebrach (podciągach)

Dlaczego w moich podciągach występuje moment skręcający?


Odpowiedź:

W statycznie niewyznaczalnych konstrukcjach na żebrach (np. podciągach) może wystąpić moment skręcający, mimo że nie jest przykładane bezpośrednie obciążenie skręcające. To tak zwane skręcanie zgodności powstaje na skutek niesymetrycznego rozkładu obciążenia z przylegającej powierzchni płyty oraz związanego z tym odkształcenia wynikającego z warunków zgodności.

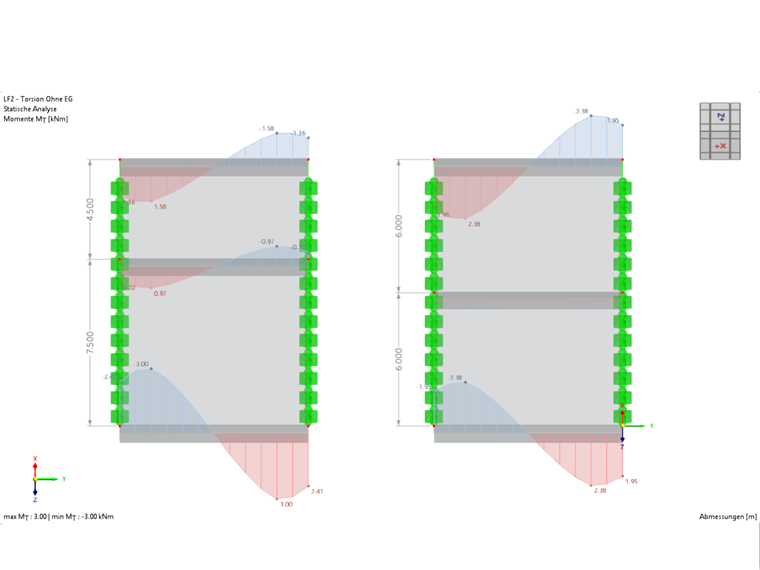

Zwykle zginanie płyty leżącej ekscentrycznie względem osi nośnej jest przenoszone do podciągu przez współpracującą szerokość płyty. Kiedy przylegające powierzchnie płyt mają różną szerokość, są różnie obciążone lub są obecne tylko jednostronnie (np. w przypadku podciągów krawędziowych lub narożnych), powstaje wynikające zginanie, którego linia działania nie leży już w środku ciężkości przekroju nośnego. Prowadzi to do dodatkowego momentu skręcającego w podciągu, aby zapewnić kompatybilność odkształceń między płytą a nośnikiem (patrz obraz).

Im większe są przekroje podciągów lub im bardziej są one sztywne, tym zazwyczaj większe jest przenoszone skręcenie, ponieważ struktura nie może elastycznie przyjąć odkształceń spowodowanych zaciśnięciem.

Informacje

W statycznie niewyznaczalnych konstrukcjach, gdzie skręcenie wynika jedynie z kompatybilności odkształceń i nie jest kluczowe dla stabilności, można zrezygnować ze sprawdzania skręcenia. W takim przypadku konieczne jest przewidzenie minimalnego zbrojenia (EN 1992-1-1 6.3.1 (2)).

Istnieje możliwość pominięcia obecnego skręcenia w obliczeniach. Odbywa się to bezpośrednio poprzez ustawienia nośności dotkniętych prętów.
