Torsion sur les nervures (retombées de poutre)

Pourquoi un moment de torsion apparaît dans mes retombées de poutre ?


Réponse:

Dans les structures hyperstatiques, un moment de torsion peut se produire sur les nervures (par exemple, les poutres secondaires) bien qu'aucune charge de torsion externe directe ne soit appliquée. Cette torsion dite de compatibilité est due à la répartition asymétrique des charges provenant de la surface adjacente de la dalle et à une déformation correspondante dictée par les conditions de compatibilité.

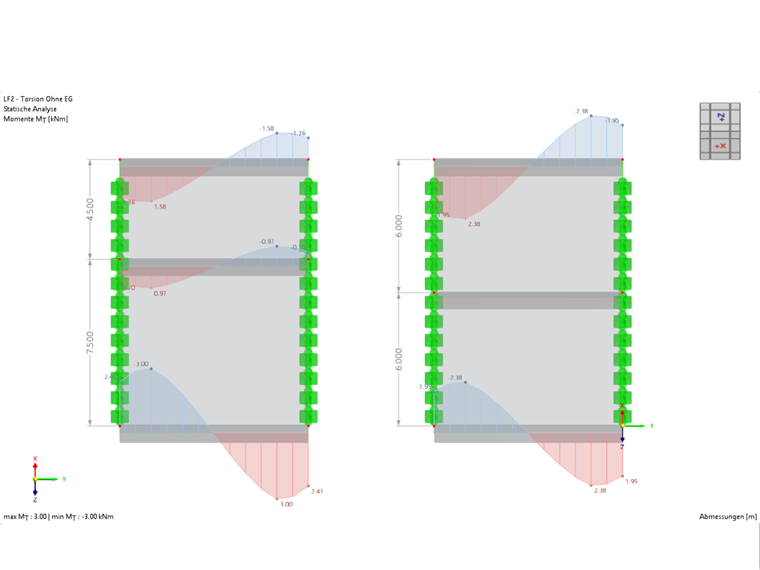

En général, la flexion de la dalle, décalée par rapport à l'axe de la poutre, est transmise dans la poutre secondaire par la largeur porteuse de la dalle. Si les surfaces de dalle adjacentes ont des largeurs différentes, sont différemment chargées ou sont présentes sur un seul côté (par exemple, dans le cas des poutres secondaires en bordure ou en coin), une flexion résultante se produit, dont la ligne d'action ne se situe plus dans le centre de gravité de la section de la poutre. Cela entraîne un moment de torsion supplémentaire dans la poutre secondaire pour assurer la compatibilité des déformations entre la dalle et la poutre (voir image).

Plus les sections transversales des poutres secondaires sont grandes ou plus elles sont rigides, plus la torsion transmise est normalement forte, car la structure ne peut pas absorber les déformations dues aux liaisons de manière "souple".

Informations

Dans les structures hyperstatiques, où la torsion ne résulte que de la compatibilité des déformations et n'est pas déterminante pour la stabilité, la vérification de la torsion peut être omise. Dans ce cas, un minimum d'armature doit être prévu (EN 1992-1-1 6.3.1 (2)).

Il est possible de négliger la torsion présente dans le dimensionnement. Cela se fait directement via les Configurations pour l'ELU des barres concernées.

Les sollicitations de torsion peuvent également être évitées par des Modifications de la structure, de manière ciblée par exemple en réduisant considérablement le moment d'inertie polaire des barres concernées.
