为了快速有效地完成建模,可以按照以下步骤进行。

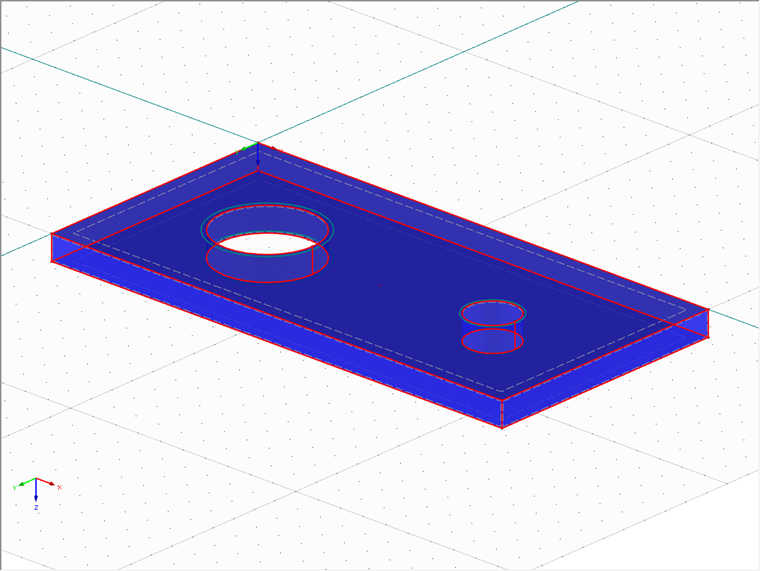

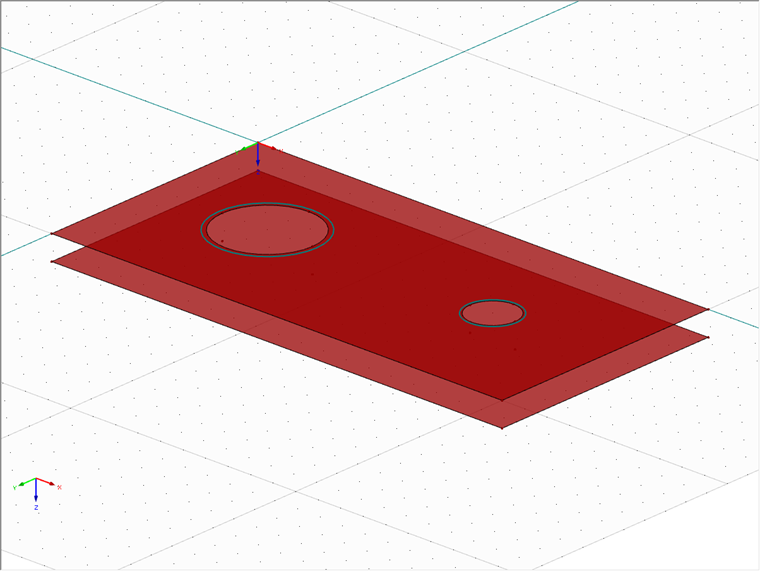

在本示例中,我们对一个简单的翼缘进行建模。 翼缘的始端是一个有两个孔的面。然后复制该面(也没有孔)。
如果同时选择了两个面,则可以右键单击以选择“与接触...创建实体”。 最后将接触体积转换为例如材料各向同性的规则体积。 双击实体打开体积类型对话框。

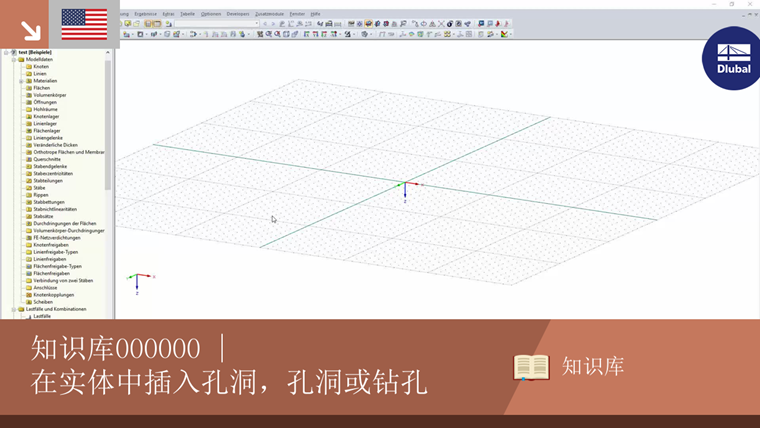

完整的操作过程再次显示在相应的视频中
为了快速有效地完成建模,可以按照以下步骤进行。
在本示例中,我们对一个简单的翼缘进行建模。 翼缘的始端是一个有两个孔的面。然后复制该面(也没有孔)。
如果同时选择了两个面,则可以右键单击以选择“与接触...创建实体”。 最后将接触体积转换为例如材料各向同性的规则体积。 双击实体打开体积类型对话框。
完整的操作过程再次显示在相应的视频中
