Wstawić otwory, otwory, otwory wiercone w bryle

Das Einfügen von Löchern in Flächen ist durch eine große Auswahl an Werkzeugen sehr einfach. Um bei Volumen Löcher oder Bohren einzufügen, ist zu beachten, dass bei einem durchgehendem Loch am Anfang und am Ende eine Öffnung erstellt werden muss und zudem eine Fläche, welche das Loch von dem Volumen abtrennt.

W celu szybkiego i efektywnego wykonania modelowania można zastosować następującą procedurę.

W tym przykładzie zamodelowany jest prosty kołnierz. Początkiem tego pasa była powierzchnia z dwoma otworami; powierzchnia ta (również bez otworów) jest kopiowana.

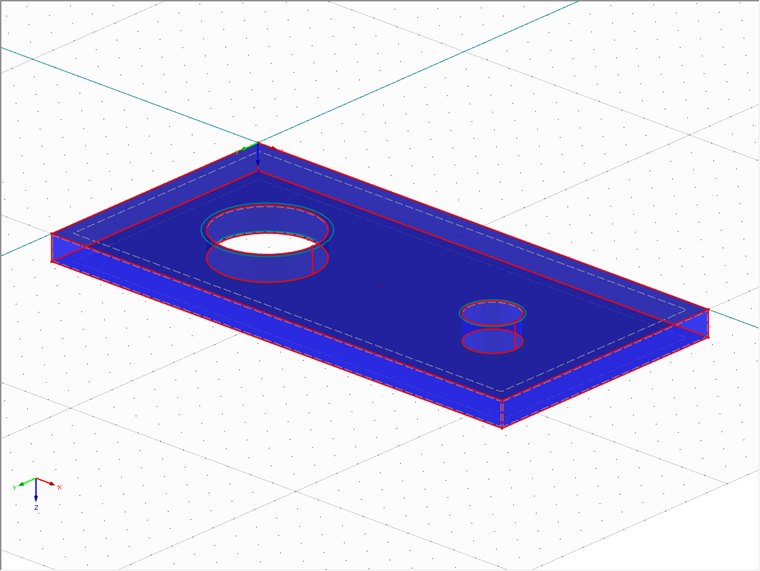

Wstawianie otworów, otworów, wierconych otworów w bryłach

W przypadku wybrania obu powierzchni można kliknąć prawym przyciskiem myszy, aby wybrać opcję „Utwórz bryłę z kontaktem”. Na koniec, objętość kontaktowa jest przeliczana na normalną objętość, na przykład z zachowaniem izotropowym. Dwukrotne kliknięcie bryły powoduje otwarcie okna dialogowego objętości, w którym można zmienić typ na „Materiał”.

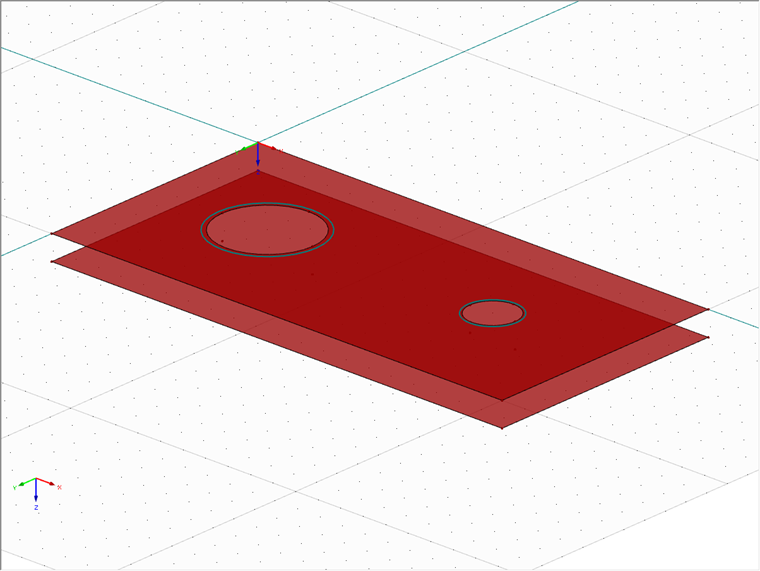

Wstawianie otworów, otworów, wierceń w bryłach

Cała procedura jest pokazana ponownie w odpowiednim filmie

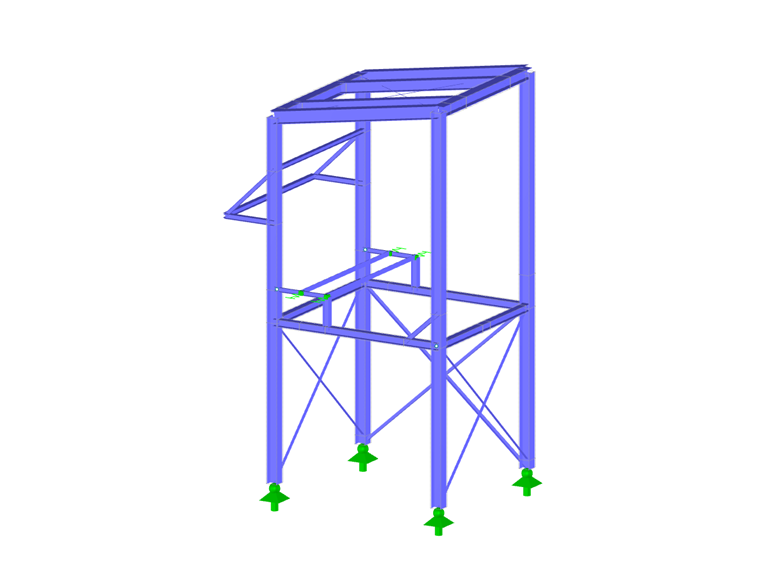

Rusztowanie stalowe

Autor

Pan Günthel zapewnia wsparcie techniczne klientom firmy Dlubal Software i zajmuje się ich zapytaniami.

Odnośniki

Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w RFEM

Czy mają Państwo jakieś pytania?

Wydarzenia

2024-04-23 - 2024-04-24

conference

Holzbau Forum Polska

2024-04-24

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do MES

2024-04-25

Obliczanie usztywnień w programie RFEM 6 z wykorzystaniem modelu budynku

Webinarium

Wymiarowanie usztywnień w programie RFEM 6 na podstawie modelu budynku

2024-04-25

AISC 360-22 Projektowanie połączeń stalowych w RFEM 6

Webinarium

AISC 360-22 Projektowanie połączeń stalowych w RFEM 6 (USA)

2024-04-30

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do wymiarowania drewna

2024-05-02

Etapy budowy konstrukcji membranowych w RFEM 6

Webinarium

Etapy budowy konstrukcji membranowych w RFEM 6

2024-05-08

Szkolenie online

RFEM 6 | Studenci | Wstęp do wymiarowania betonu zbrojonego

2024-05-09

Konstrukcje aluminiowe w RFEM 6 i RSTAB 9

Webinarium

Projektowanie konstrukcji aluminiowych w RFEM 6 i RSTAB 9

2024-05-09

$Modelowanie przekrojów i\nAnaliza naprężeń w RSECTION 1$

Webinarium

Modelowanie przekroju i analiza naprężeń w RSECTION 1

2024-05-15

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do projektowania konstrukcji stalowych

2024-05-16

Webinarium

Uwzględnienie etapów budowy w RFEM 6

2024-05-23

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal

Webinarium

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal | Maj 2024

Filmy wideo

Baza informacji

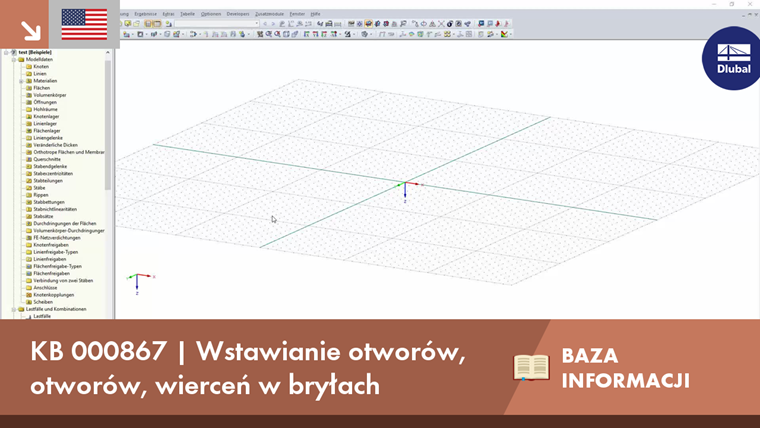

KB 000867 | Wstawianie otworów, otworów, wierceń w bryłach
