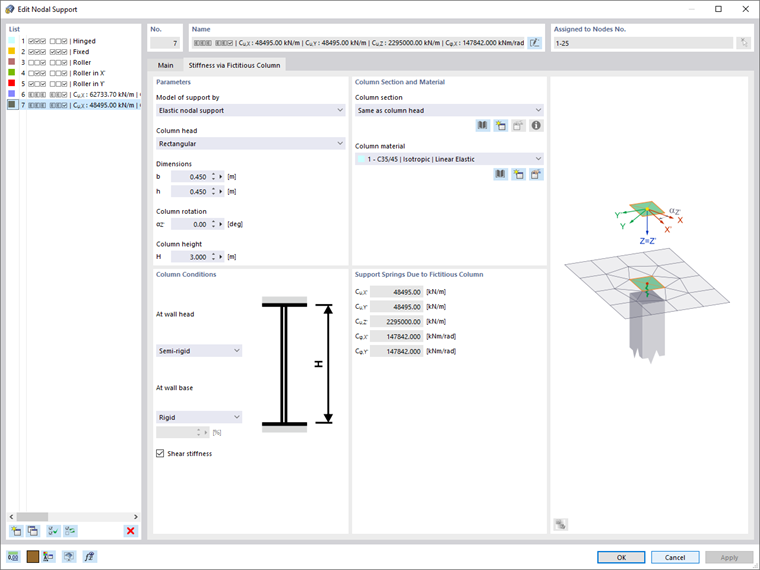

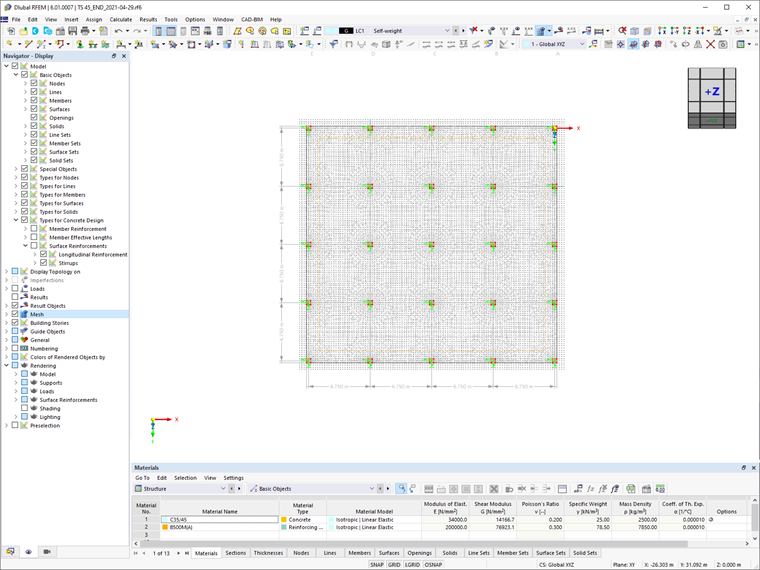

钢筋混凝土板的受弯设计是按照欧洲规范 2 的要求进行的。 首先，分别以 Q335A 网格作为顶部和底部布置的基本面配筋进行计算。
在获得设计详细信息后，对于钢筋网基本配筋未覆盖的区域，钢筋将通过直径为 16 mm 的钢筋进行补充。
荷载工况/结果组合

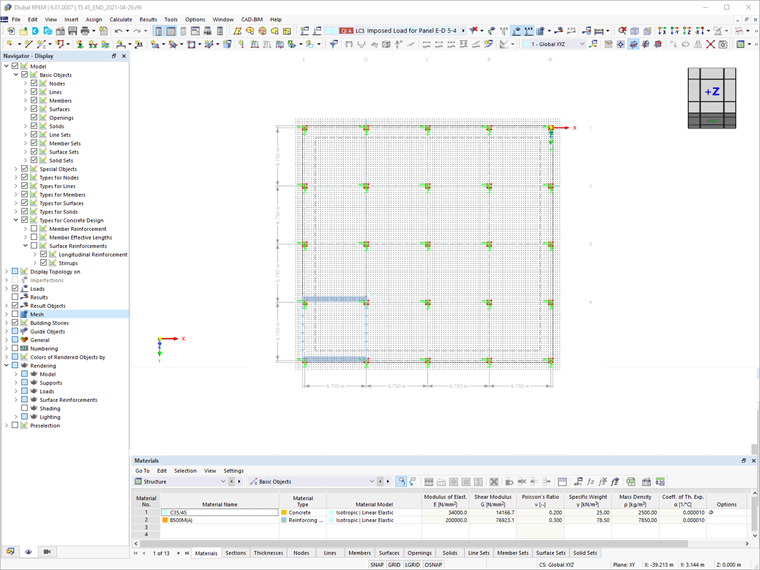

本例中的荷载按照欧洲规范 1 进行计算。 除了自重外，整个面还施加了 1.25 kN/m2的永久荷载。 对于每块板件，在单独的荷载工况中施加荷载，包括边界墙允许量 qk,1 =3.25 kN/m2 （根据欧洲规范 1，A 类“住宅区”）（图 3）。 根据欧洲规范 0 对永久和暂态设计工况进行了承载力组合。
混凝土设计的输入数据

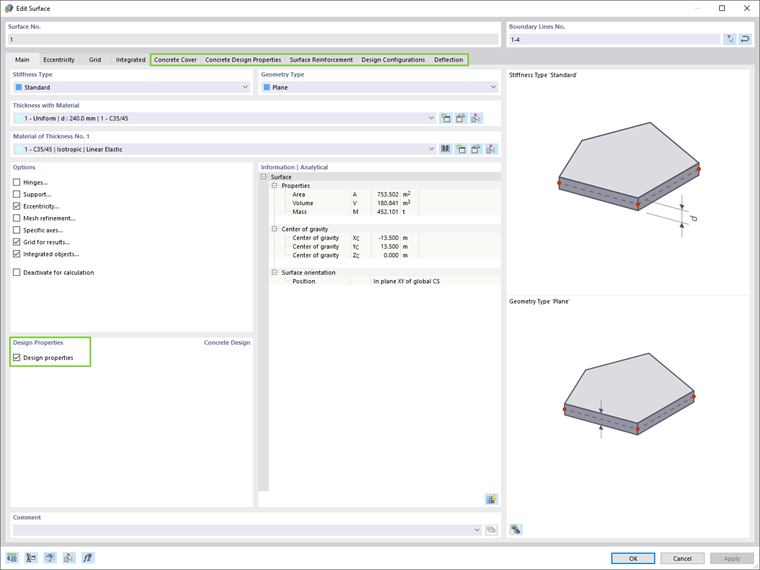

在 RFEM 6 中可以通过激活模型基础数据中的混凝土设计模块来开始对混凝土单元进行设计。 通过这种方式，可以通过选择设计属性复选框来考虑单元进行设计，如图4所示。
这非常方便，因为可以在相关的选项卡中同时定义板的建模和设计参数。 输入的混凝土设计数据也可以在表格部分中显示和编辑。

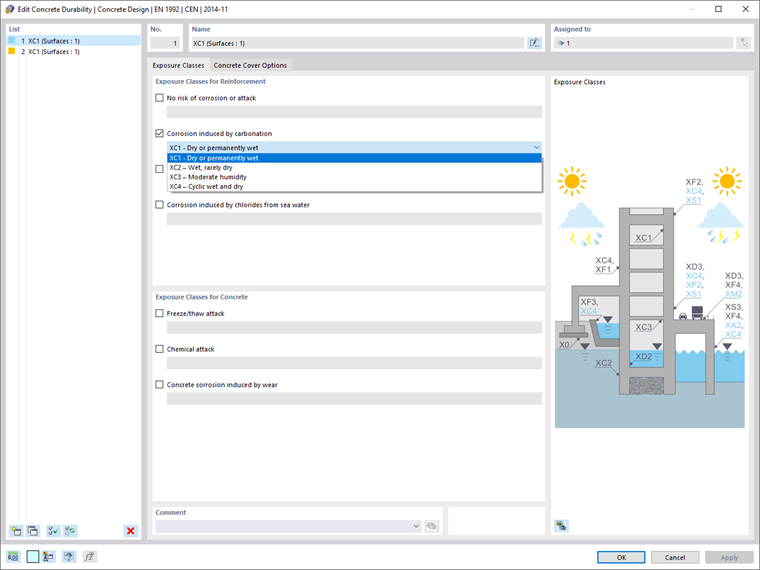

首先，可以根据规范定义面的混凝土保护层。 在混凝土耐久性对话框（图5）中提供了钢筋和混凝土的暴露等级以及其他混凝土保护层选项。 在本例中，钢筋的暴露等级 XC1 被设置为。

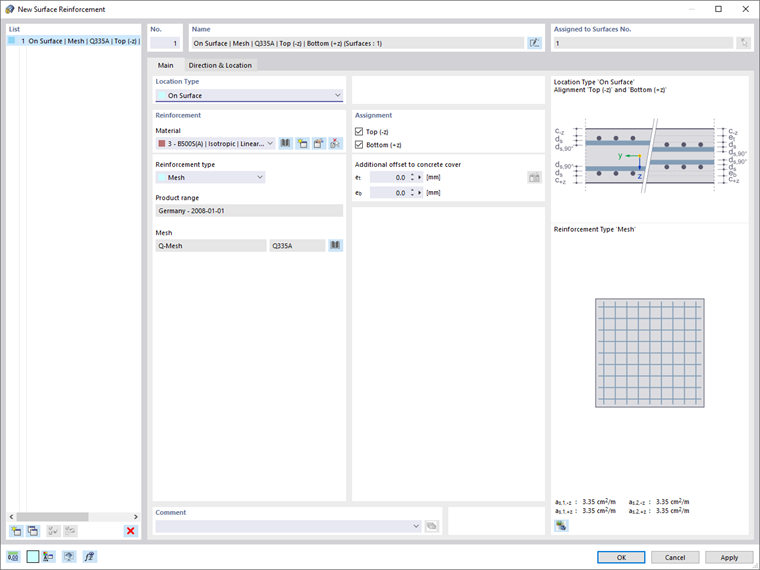

在混凝土设计属性选项卡中可以设置初始配筋方向。 对于顶面和底面侧面，第一个配筋方向是面的局部 x 方向。 基本配筋可以通过对话框面的配筋选项卡中的新建面的配筋进行定义（图6）。 此时，指定 Q335A 网格作为基本面配筋，用于整个面的顶部和底部。 两者的配筋方向均为 as,1 。

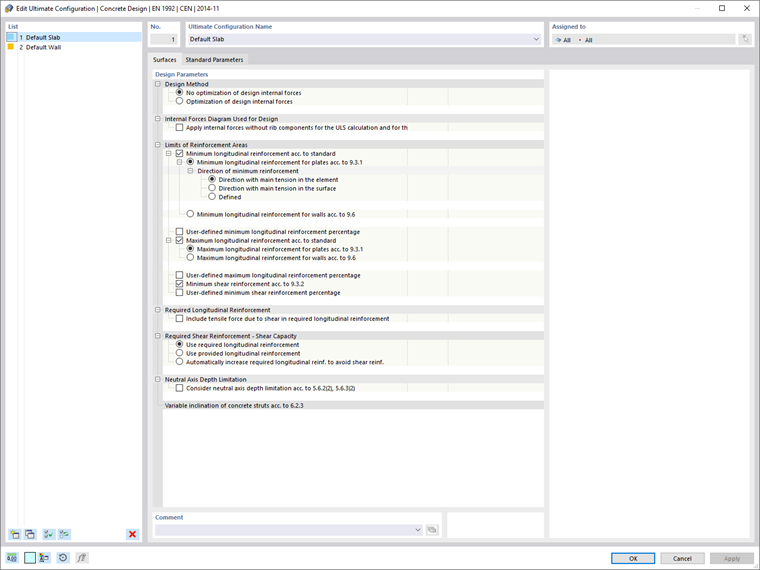

需要说明的是，设计参数也可以在设计配置选项卡中进行调整。 极限设计配置的参数如图 7 所示。
结果输出
可以在混凝土设计表格中打开详细设计信息，然后对结果进行逐点评估。 其中包含有关面的主导内力、设计比率、设计验算类型以及面的配筋等信息。
混凝土设计结果也可以在 RFEM 工作窗口中以图形方式进行评估。 实际上，可以分别显示所需配筋、基本配筋和未显示的配筋。 这可以针对单个配筋的布置和方向进行，如图 8 所示。
计算比率和面的配筋可以很容易地导出到打印报告中。 此外，这些结果还可以用于考虑对基本网格配筋未覆盖的区域进行额外配筋。

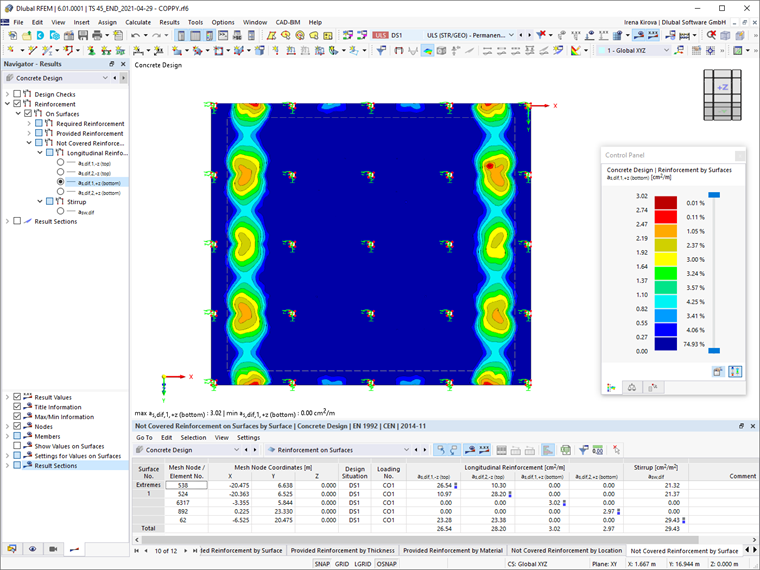

因此，可以显示未覆盖钢筋的结果，以说明应放置附加钢筋的区域。 如图 8 和图 9 所示，这些区域是柱子上方的边缘板。
分配附加钢筋配筋
对于没有被基本钢筋网覆盖的区域的附加钢筋，可以像以前一样通过导航器的数据选项卡或面的编辑窗口进行分配。

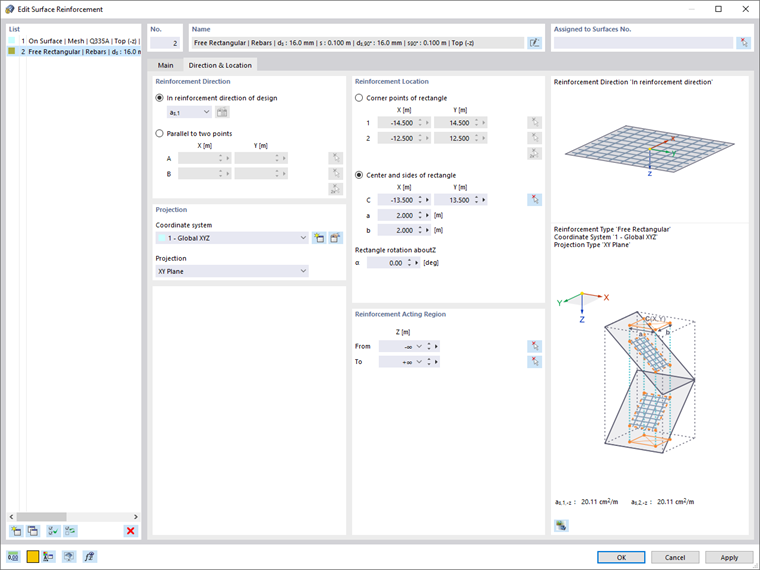

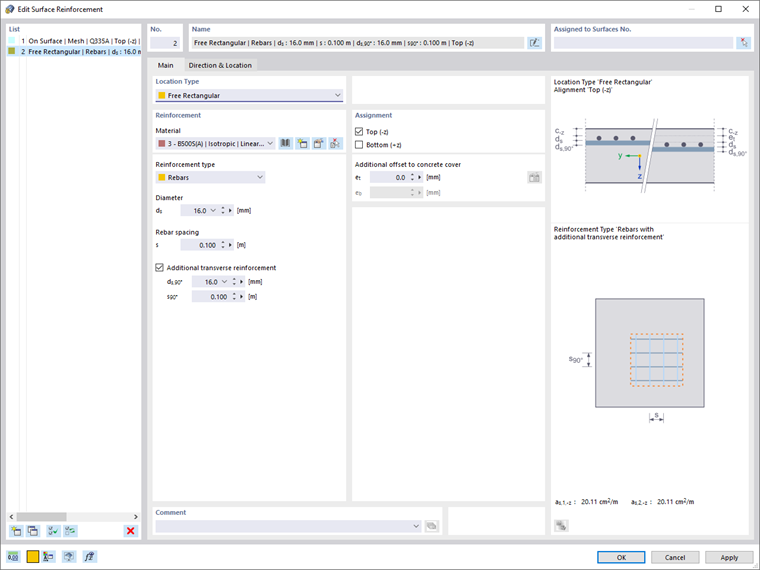

现有的基本配筋现在由上部的一根自由矩形钢筋和一根直径和间距相同的横向钢筋补充（图 10）。 附加钢筋的位置可以通过选择感兴趣区域的角点或中心和侧面来定义（图 11）。
在本例中，在柱的较大和较小区域都放置了 Ø 16 的钢筋，并且距离为 10 cm（图 12）。 需要注意的是，使用 RFEM 6 的常用功能（例如复制、镜像和旋转）可以直接将针对一个位置定义的配筋分配给其他感兴趣的区域。
最后说明
在 RFEM 6 中的混凝土板设计可以通过激活模型基础数据中的混凝土设计模块来启动。 通过选择设计属性复选框，可以考虑对感兴趣的面进行设计。 这允许用户定义混凝土保护层、混凝土设计参数、面钢筋（抗剪钢筋和纵向钢筋）以及设计配置。
计算完成后，可以以表格和图形的形式对混凝土设计结果进行评估。 除了设计比率之外，还可以为各个布置和方向分别显示所需配筋、提供配筋和未覆盖配筋。 最后，这些结果可以用于为基本网格配筋未覆盖的区域定义附加配筋。
