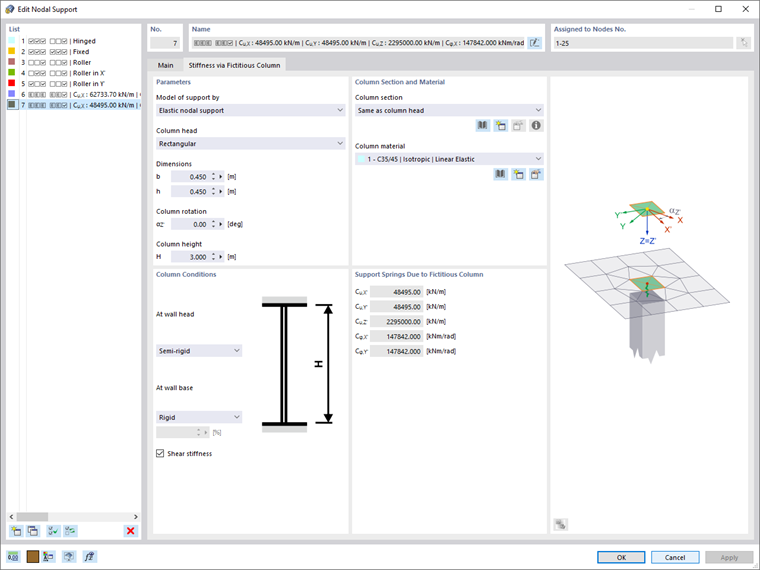

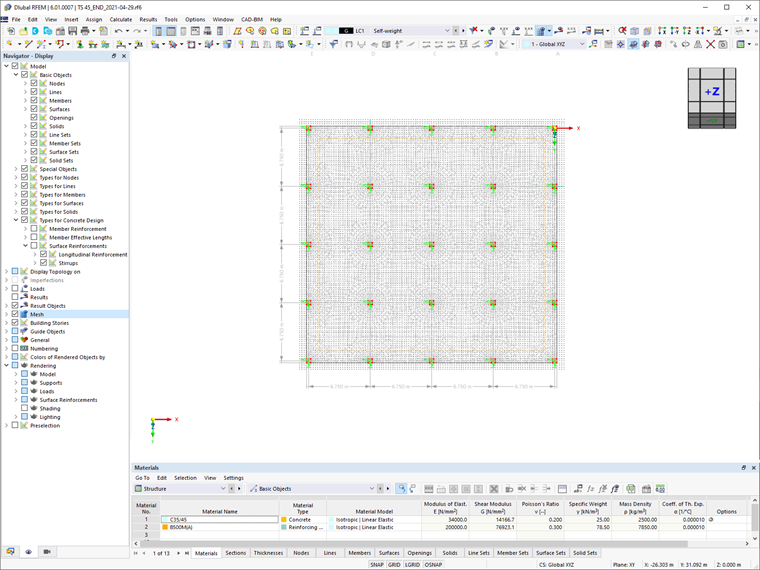

W tym artykule opisano, w jaki sposób płaska płyta budynku mieszkalnego jest modelowana w programie RFEM 6 i obliczana zgodnie z Eurokodem 2. Płyta ma grubość 24 cm i jest podparta na słupach o długości 45/45/300 cm w rozstawie każdorazowo co 6,75 m (rysunek 1). Słupy są modelowane jako sprężyste podpory węzłowe poprzez określenie sztywności sprężystej na podstawie warunków brzegowych (rysunek 2). Jako materiały wybrano beton C35/45 i stal zbrojeniową B 500 S (A).

Obliczenia na zginanie płyty żelbetowej uwzględniają normatywne wymagania Eurokodu 2. Najpierw obliczenia są przeprowadzane z wykorzystaniem siatki Q335A jako podstawowego zbrojenia powierzchniowego dla zbrojenia górnego i dolnego. Po uzyskaniu szczegółowych informacji o obliczeniach zbrojenie w obszarach nieobjętych siatką zbrojenia podstawowego zostaje uzupełnione zbrojeniem prętem zbrojeniowym o średnicy 16 mm.

wektor obciążenia

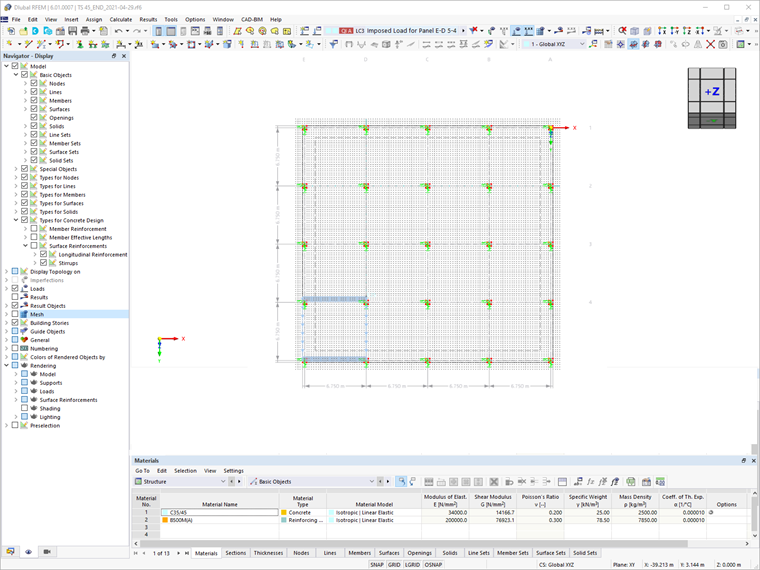

W tym przykładzie obciążenie jest przyłożone zgodnie z Eurokodem 1. Oprócz ciężaru własnego do całej powierzchni przykładane jest stałe obciążenie 1,25 kN/m2 . Obciążenie użytkowe wraz z naddatkiem ścian działowych qk, 1 = 3.25 kN/m2 (Kategoria A "powierzchnie mieszkalne" zgodnie z Eurokodem 1) jest przykładane do każdego przęsła w osobnym przypadku obciążenia (rysunek 3). Kombinacja oddziaływań dla stanu granicznego nośności dla stałej i tymczasowej sytuacji obliczeniowej jest przeprowadzana zgodnie z Eurokodem 0.

Dane wejściowe do obliczeń betonu

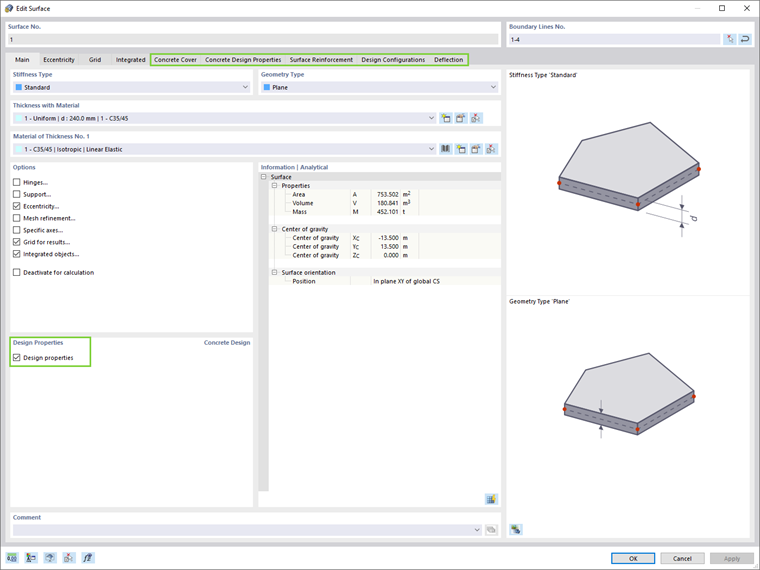

Obliczenia elementów betonowych w programie RFEM 6 można rozpocząć od aktywacji rozszerzenia Wymiarowanie betonu w danych ogólnych modelu. W ten sposób elementy można uwzględniać do obliczeń przy użyciu pola wyboru Właściwości obliczeniowe, jak pokazano na rysunku 4. Jest to bardzo wygodne, ponieważ modelowanie i parametry obliczeniowe płyty można jednocześnie zdefiniować w odpowiednich zakładkach. W obszarze tabeli można również wyświetlać i edytować dane wejściowe do obliczeń betonu.

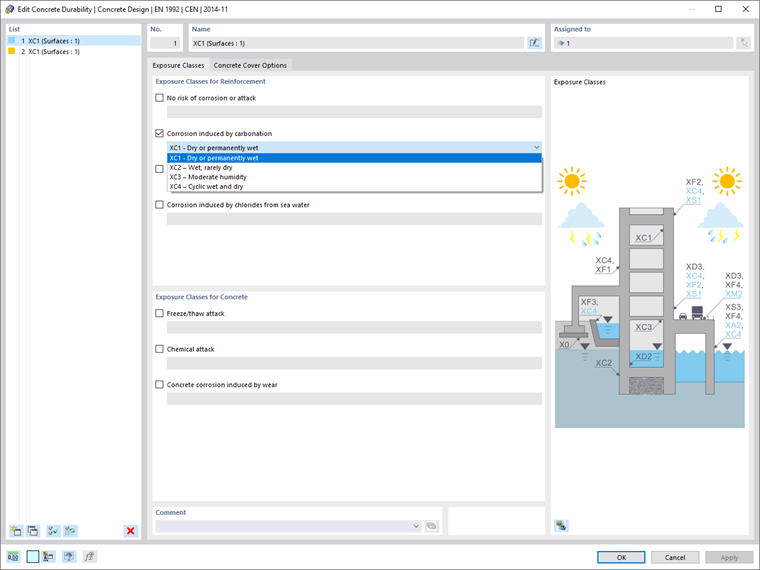

Najpierw można zdefiniować betonowe otulenie powierzchni zgodnie z normą. Klasy oddziaływania dla zbrojenia i betonu oraz inne opcje dla otuliny betonowej są dostępne w oknie dialogowym Trwałość betonu (rysunek 5). W tym przykładzie dla zbrojenia została ustawiona klasa ekspozycji XC1.

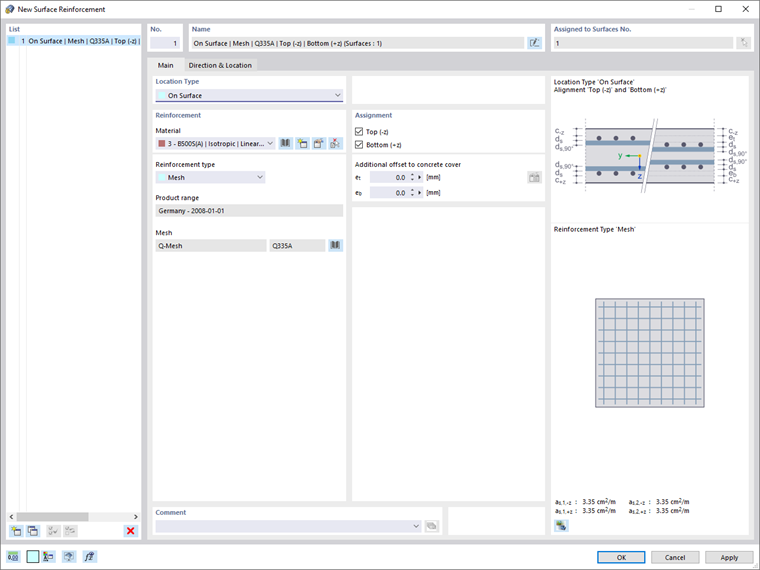

W zakładce Właściwości betonu można zdefiniować pierwsze kierunki zbrojenia. Pierwszy kierunek zbrojenia w lokalnym kierunku x powierzchni leży zarówno na górnej, jak i dolnej stronie powierzchni. Zbrojenie podstawowe można zdefiniować przy użyciu okna dialogowego Nowe zbrojenie powierzchniowe w zakładce Zbrojenie powierzchniowe (rysunek 6). W tym momencie siatka Q335A jest stosowana jako podstawowe zbrojenie powierzchniowe dla górnej i dolnej strony całej powierzchni. Kierunek zbrojenia tos, 1 w obu przypadkach.

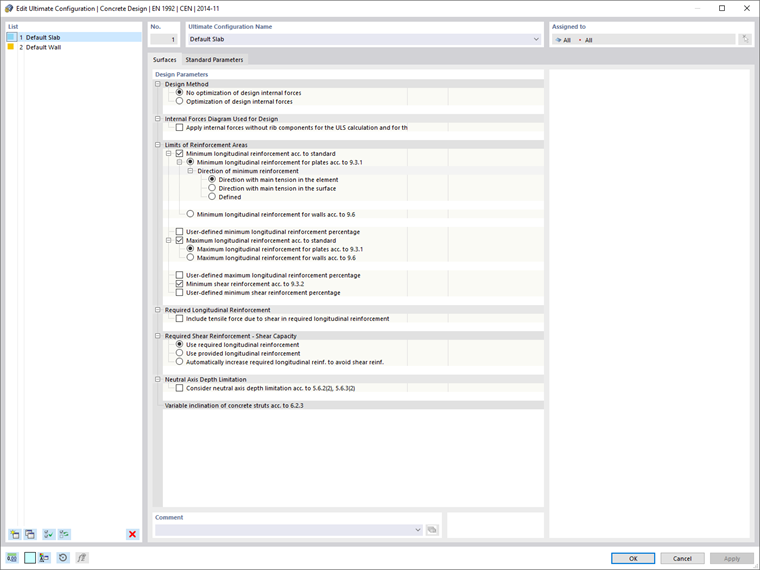

Należy wspomnieć, że parametry obliczeniowe można również dostosowywać w zakładce Konfiguracje obliczeniowe. Parametry ostatecznej konfiguracji obliczeniowej pokazano na rysunku 7.

Wyniki

Szczegóły obliczeń, które można otworzyć w tabeli Beton , umożliwiają wybiórczą ocenę wyników. Zawierają one między innymi informacje na temat decydujących sił wewnętrznych na powierzchnię, stopni oraz typu obliczeń i zbrojenia na powierzchni. Wyniki obliczeń betonu można również ocenić graficznie w oknie roboczym programu RFEM. Istnieje możliwość wyświetlenia zbrojenia wymaganego, zbrojenia podstawowego oraz zbrojenia odsłoniętego osobno. Można to zrobić dla poszczególnych rozmieszczeń i kierunków zbrojenia, jak pokazano na rysunku 8.

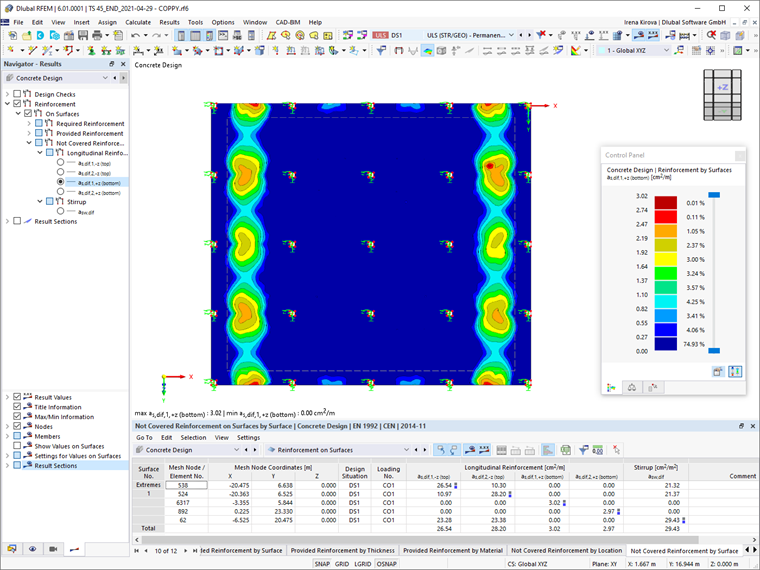

Stopnie wykorzystania i zbrojenie na powierzchni można łatwo wyeksportować w protokole wydruku. Ponadto wyniki te można wykorzystać w celu uwzględnienia zbrojenia dodatkowego w obszarach, które nie są pokryte zbrojeniem podstawowym. Dzięki temu wyniki mogą być przedstawione jako odkryte zbrojenie , ilustrujące miejsca, w których należy wprowadzić dodatkowe zbrojenie. Jak pokazano na rysunkach 8 i 9, są to panele brzegowe nad słupami.

Przydzielić dodatkowe zbrojenie

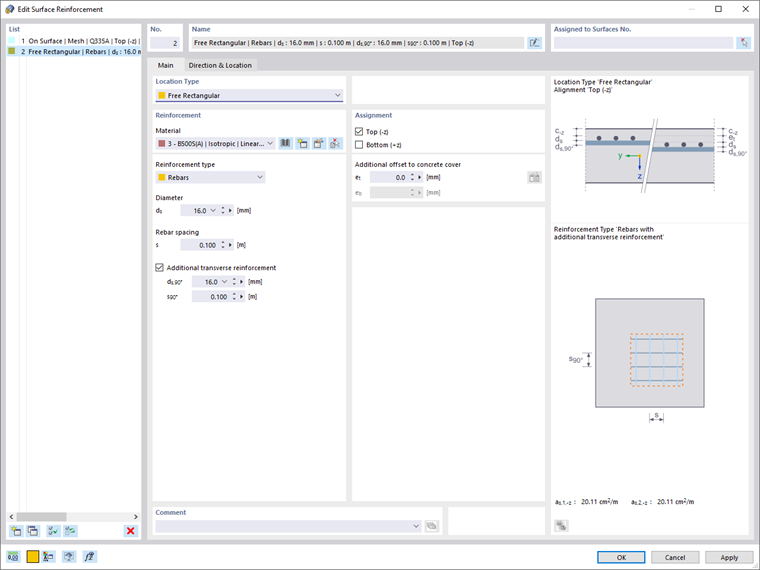

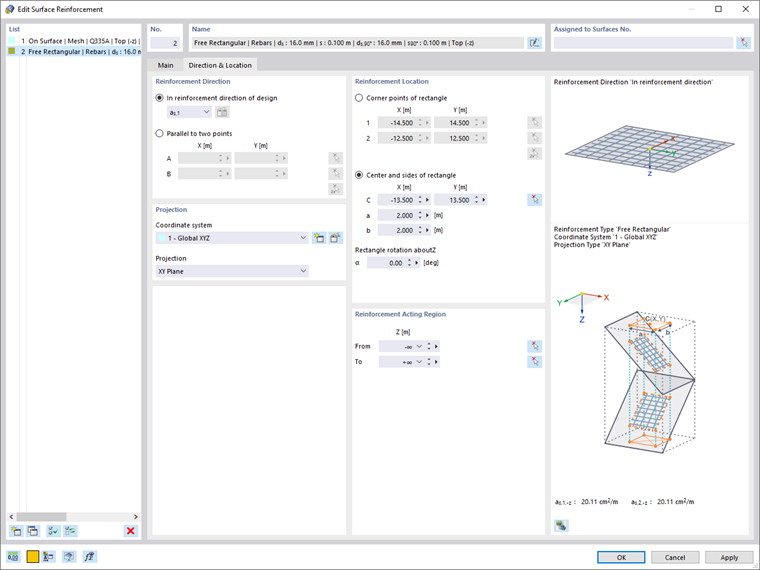

Dodatkowe zbrojenie dla obszarów nieobjętych siatkowym podstawowym zbrojeniem można przydzielić do powierzchni w nawigatorze Dane lub, jak poprzednio, w oknie edycji . Istniejące zbrojenie podstawowe jest teraz uzupełnione w górnej części o prostokątne zbrojenie stalowe, a także o dodatkowe zbrojenie poprzeczne o tej samej średnicy i w rozstawie (rysunek 10). Położenie dodatkowego zbrojenia można zdefiniować poprzez wybór punktów narożnych lub środka i boków obszaru analizy (rysunek 11).

W tym przykładzie pręty zbrojeniowe o średnicy 16 są wstawiane w odległości 10 cm w większej i mniejszej powierzchni słupa (rysunek 12). Należy pamiętać, że zbrojenie zdefiniowane dla danej lokalizacji można z łatwością przenieść do innych obszarów analizy za pomocą zwykłych funkcji programu RFEM 6, takich jak kopiuj, odbijaj i obracaj.

Uwagi końcowe

Obliczanie płyt betonowych w programie RFEM 6 można rozpocząć od aktywacji rozszerzenia Wymiarowanie betonu w danych ogólnych modelu. Można użyć pola wyboru Właściwości obliczeń , aby uwzględnić powierzchnię do obliczeń . Otulina betonowa, parametry obliczeniowe betonu, zbrojenie powierzchniowe (zbrojenie na ścinanie i zbrojenie podłużne) oraz konfiguracje obliczeniowe są definiowane.

Po zakończeniu obliczeń wyniki wymiarowania betonu można ocenić w formie tabelarycznej i graficznej. Oprócz stopni zbrojenia można wyświetlić zbrojenie wymagane, zbrojenie rzeczywiste oraz zbrojenie odkryte osobno dla poszczególnych warstw i warstw. Docelowo wyniki te można wykorzystać do zdefiniowania zbrojenia dodatkowego na obszarach nieobjętych przez zbrojenie podstawowe.
