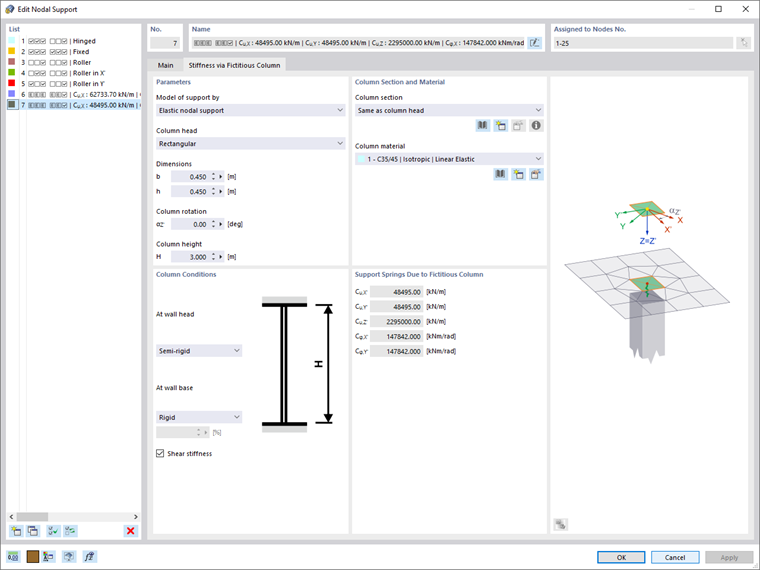

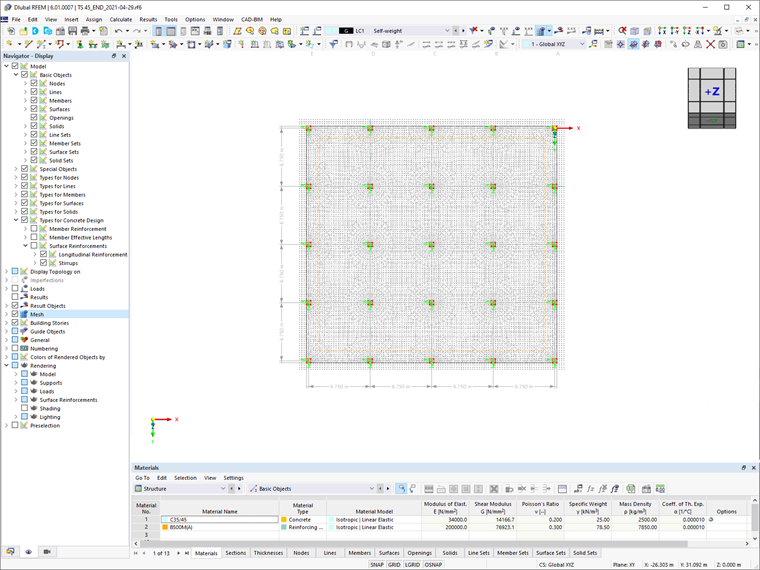

Il progetto a flessione della soletta in cemento armato viene eseguito tenendo conto dei requisiti standard dell'Eurocodice 2. Innanzitutto, il calcolo viene eseguito con la mesh Q335A come armatura superficiale di base per i layout superiore e inferiore.
Una volta che i dettagli di progetto sono disponibili, l'armatura è completata da un'armatura con un diametro di 16 mm per le aree che non sono coperte dall'armatura di base della rete.
CC/ CO

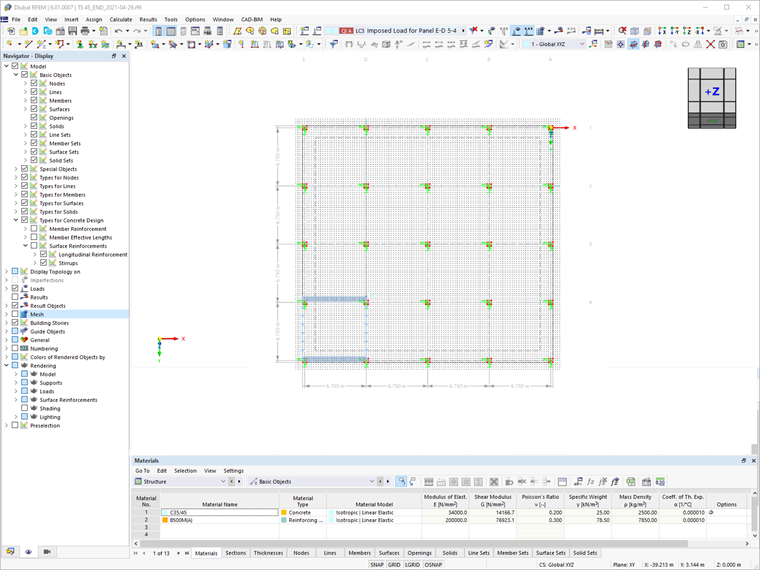

Il carico in questo esempio è applicato secondo l'Eurocodice 1. Oltre al peso proprio, sull'intera superficie viene applicato un carico permanente di 1,25 kN/m2. Il carico imposto, inclusa la tolleranza del muro di cinta di qk,1 = 3,25 kN/m2 (Categoria A "Aree residenziali", secondo l'Eurocodice 1), è applicato in un caso di carico separato per ciascun pannello (Figura 3). La combinazione delle azioni per lo stato limite ultimo viene eseguita per la situazione di progetto permanente e transitoria secondo l'Eurocodice 0.
Dati di input per la verifica in calcestruzzo

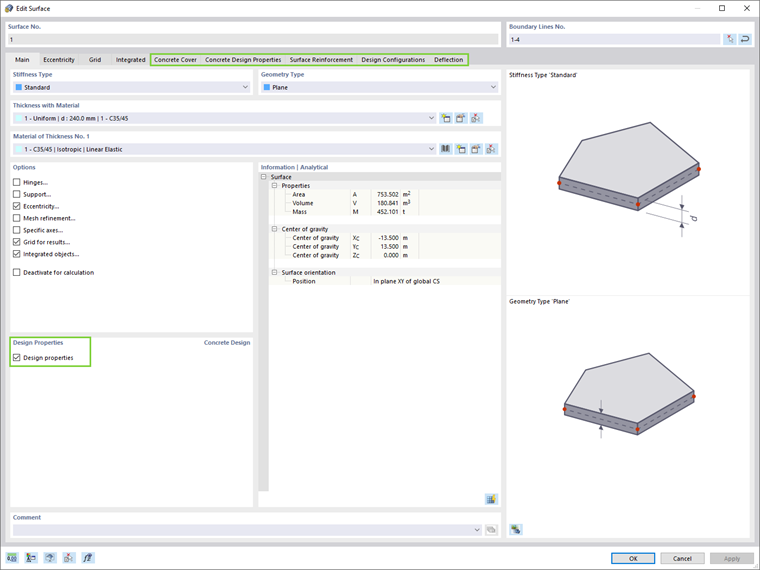

La progettazione di elementi in calcestruzzo in RFEM 6 può essere avviata attivando l'add-on Concrete Design nei Dati di base del modello. In questo modo, gli elementi possono essere considerati per la progettazione tramite la casella di controllo Proprietà progetto, come mostrato nell'immagine 4.
Questo è molto conveniente perché i parametri di modellazione e di progetto della soletta possono essere definiti contemporaneamente nelle schede associate. I dati di input per la verifica del calcestruzzo possono anche essere visualizzati e modificati nella sezione della tabella.

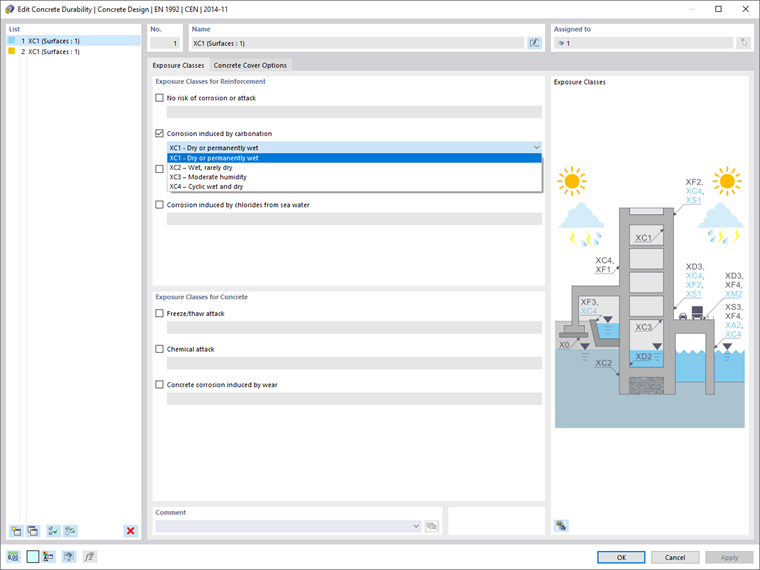

Innanzitutto, la copertura in calcestruzzo della superficie può essere definita secondo la norma. Le classi di esposizione sia per l'armatura che per il calcestruzzo, così come altre opzioni di copriferro, sono disponibili nella finestra di dialogo Durabilità del calcestruzzo (Figura 5). In questo esempio, per l'armatura è impostata la classe di esposizione XC1.

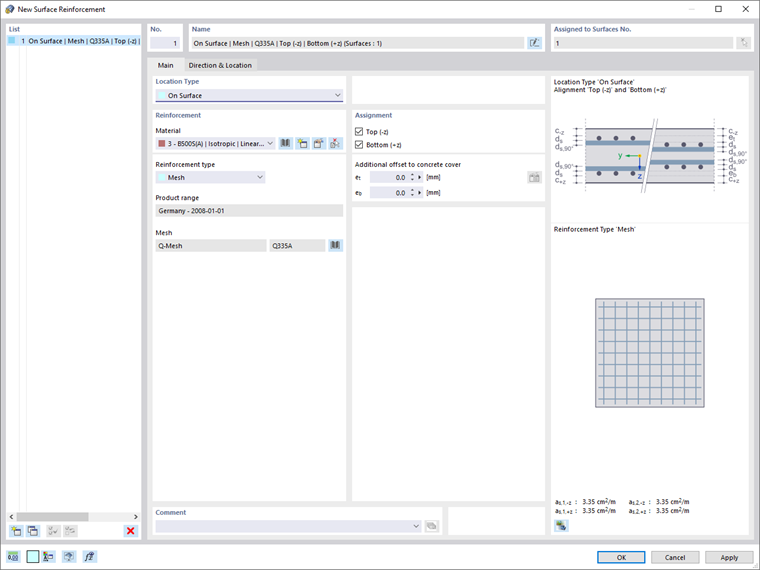

La scheda Proprietà progetto in calcestruzzo consente di impostare le prime direzioni dell'armatura. Per entrambi i lati della superficie superiore e inferiore, la prima direzione dell'armatura è nella direzione x locale della superficie. L'armatura di base può essere definita tramite la finestra di dialogo Nuova armatura di superficie nella scheda Armatura di superficie (Figura 6). A questo punto, la mesh Q335A è assegnata come armatura della superficie di base per la parte superiore e inferiore dell'intera superficie. La direzione dell'armatura è as,1 per entrambi.

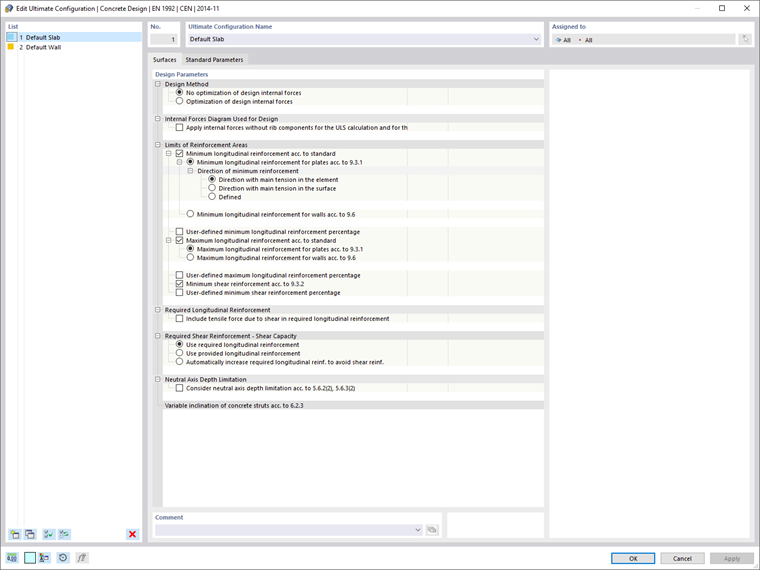

È importante ricordare che i parametri di progetto possono essere modificati anche nella scheda Configurazioni di progetto. I parametri per la configurazione di progetto definitiva sono illustrati nell'immagine 7.
Risultati
I dettagli di progetto, che possono essere aperti nella tabella Verifica calcestruzzo , consentono una valutazione puntuale dei risultati. Contengono, tra le altre cose, informazioni sulle forze interne determinanti per superficie, i rapporti di progetto e il tipo di verifica, nonché l'armatura sulla superficie.
I risultati di Concrete Design possono anche essere valutati graficamente nella finestra di lavoro di RFEM. In effetti, è possibile visualizzare separatamente l'armatura richiesta, l'armatura di base e l'armatura che non è coperta. Questo può essere fatto per i layout e le direzioni delle singole armature, come mostrato nell'immagine 8.
I rapporti di progetto e l'armatura sulla superficie possono essere facilmente esportati nella relazione di calcolo. Inoltre, questi risultati possono servire per considerare l'armatura aggiuntiva per le aree che non sono coperte dall'armatura della rete di base.

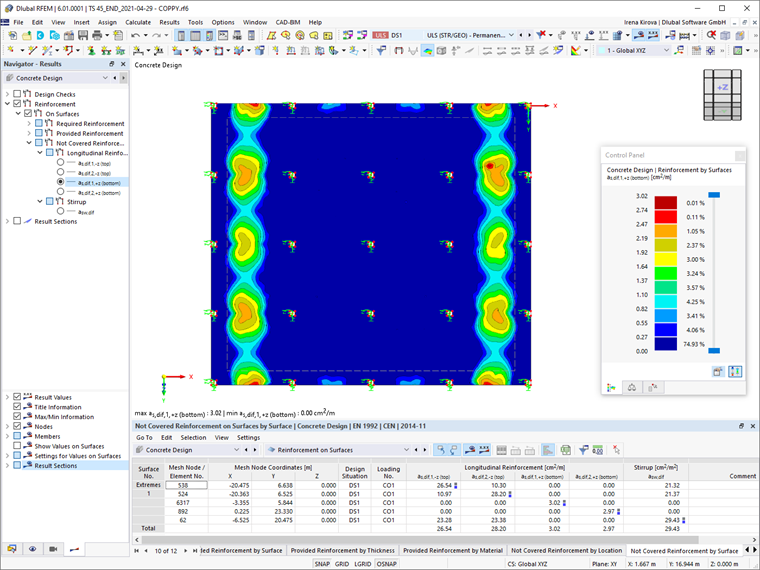

Pertanto, i risultati in termini di armatura non coperta possono essere visualizzati per illustrare le aree in cui deve essere posizionata un'armatura aggiuntiva. Come mostrano le immagini 8 e 9, queste aree sono i pannelli laterali sopra le colonne.
Assegnazione di un'armatura aggiuntiva dell'armatura
L'armatura aggiuntiva dell'armatura per le aree che non sono coperte dall'armatura della mesh di base può essere assegnata tramite la scheda Dati del Navigatore o tramite la finestra di modifica della superficie come prima.

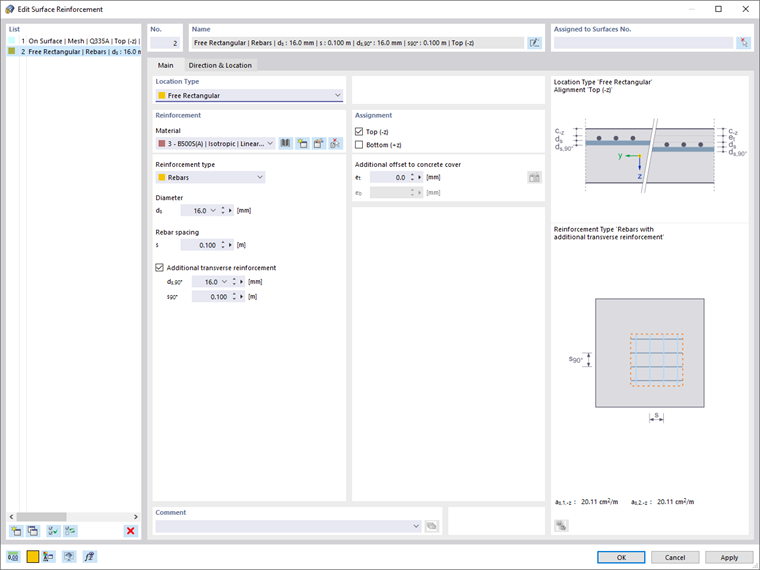

L'armatura di base esistente è ora completata da un'armatura libera rettangolare sul lato superiore insieme a un'armatura trasversale aggiuntiva con lo stesso diametro e spaziatura (Figura 10). La posizione dell'armatura aggiuntiva può essere definita selezionando i punti d'angolo o il centro e i lati dell'area di interesse (Figura 11).
In questo esempio, le armature con Ø 16 ad una distanza di 10 cm sono posizionate sia nell'area più grande che in quella più piccola delle colonne (Figura 12). Va notato che l'armatura definita per una posizione può essere assegnata direttamente alle altre aree di interesse utilizzando le funzioni comuni di RFEM 6 come copia, specchia e ruota.
Osservazioni finali
La progettazione di solette in RFEM 6 può essere avviata attivando l'add-on Concrete Design nei Dati di base del modello. La superficie di interesse può essere considerata per la verifica selezionando la casella di controllo Proprietà progetto. Ciò consente all'utente di definire il copriferro, i parametri di progetto del calcestruzzo, l'armatura superficiale (armatura a taglio e longitudinale) e le configurazioni di progetto.
Una volta eseguito il calcolo, i risultati di Concrete Design possono essere valutati sia in forma tabellare che grafica. Oltre ai rapporti di progetto, è possibile visualizzare l'armatura richiesta, l'armatura fornita e l'armatura non coperta separatamente per i singoli layout e direzioni. Infine, questi risultati possono servire per definire l'armatura aggiuntiva per le aree che non sono coperte dall'armatura della rete di base.
