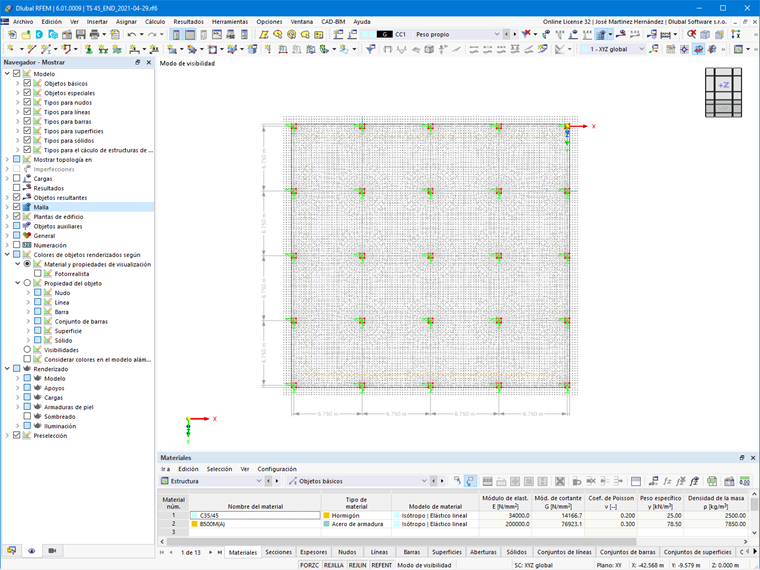

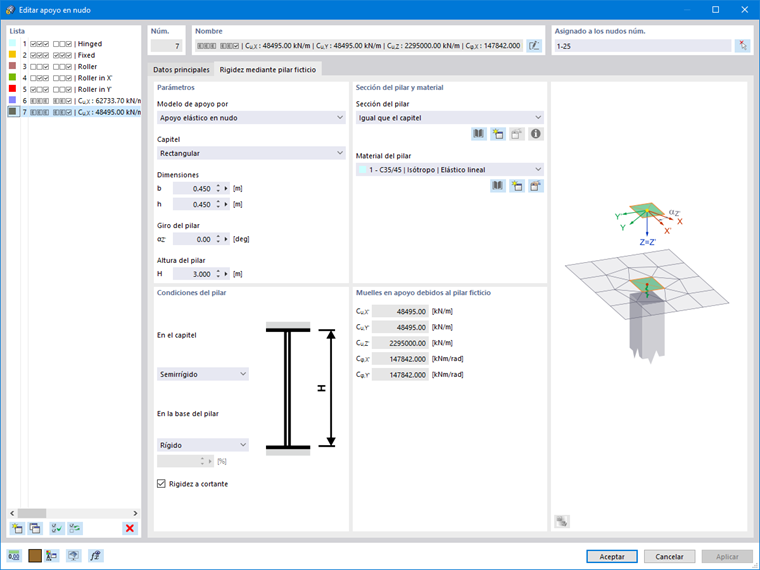

El cálculo a flexión de la placa de hormigón armado se realiza teniendo en cuenta los requisitos de la norma del Eurocódigo 2. Primero, el cálculo se realiza con una malla Q335A como armadura de piel básica para la armadura superior e inferior.
Una vez que los detalles de cálculo están disponibles, la armadura se complementa con una armadura de barras de 16 mm de diámetro para las áreas que no están cubiertas por la armadura básica de malla.
Carga

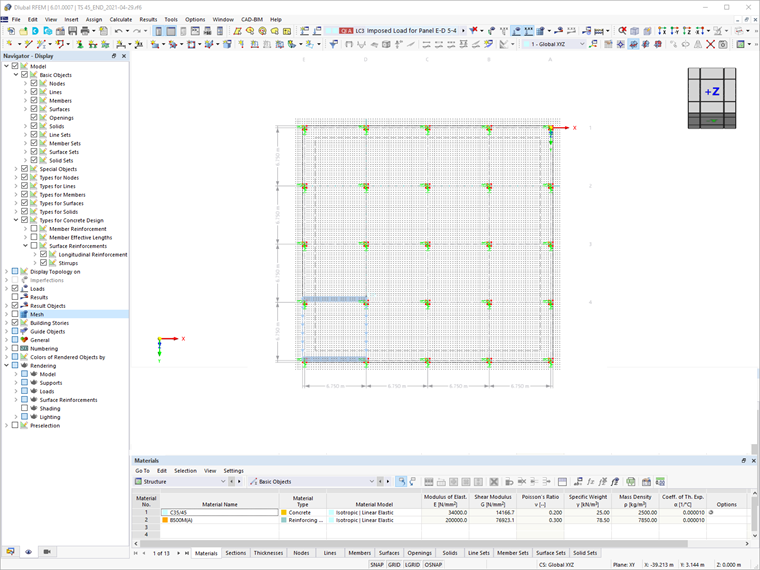

En este ejemplo, la carga se aplica según el Eurocódigo 1. Además del peso propio, se aplica una carga permanente de 1,25 kN/m 2 en toda la superficie. La carga impuesta, incluyendo la tolerancia del muro de contorno de qk, 1 = 3,25 kN/m2 (Categoría A "Áreas residenciales", según Eurocódigo 1), se aplica en un caso de carga separado para cada panel (Figura 3). La combinación de acciones para el estado límite último para la situación de proyecto permanente y temporal se realiza según el Eurocódigo 0.
Datos de entrada para el cálculo de hormigón

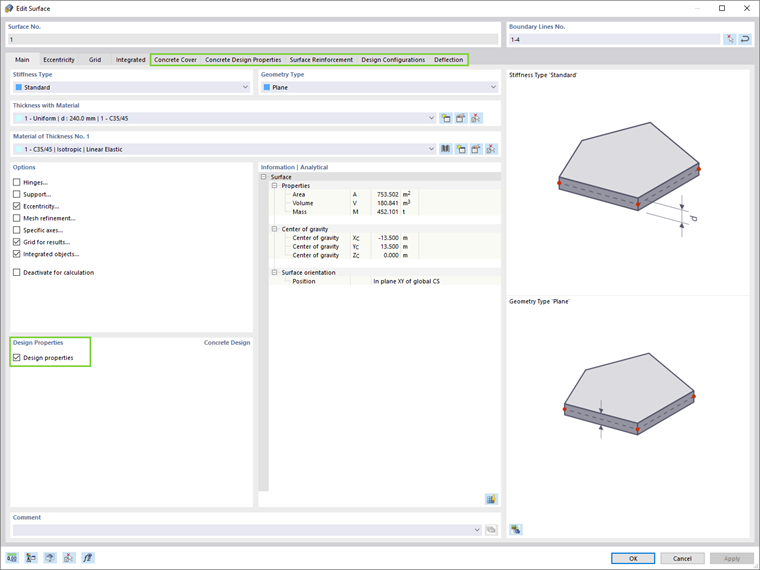

El cálculo de elementos de hormigón (concreto) en RFEM 6 se puede iniciar activando el complemento Cálculo de estructuras de hormigón (concreto) en los Datos básicos del modelo. De esta manera, los elementos se pueden considerar para el cálculo utilizando la casilla de verificación Propiedades del cálculo, como se muestra en la figura 4.
Esto es muy conveniente porque los parámetros de modelado y cálculo de la losa se pueden definir simultáneamente en las pestañas correspondientes. Los datos de entrada del cálculo del hormigón también se pueden mostrar y editar en la sección de la tabla.

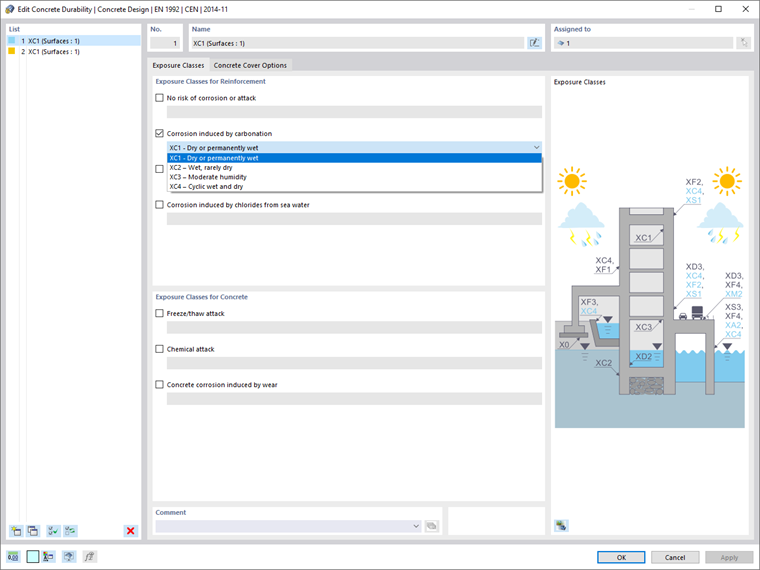

Primero, el recubrimiento de hormigón de la superficie se puede definir según la norma. Las clases de acción para la armadura y el hormigón, así como otras opciones para el recubrimiento de hormigón, están disponibles en el cuadro de diálogo Durabilidad del hormigón (figura 5). En este ejemplo, se establece la clase de exposición XC1 para la armadura.

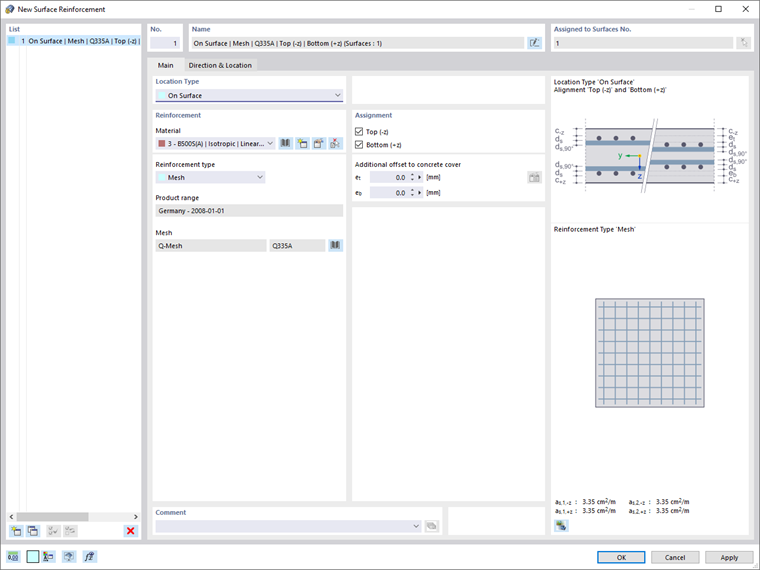

La pestaña Propiedades de cálculo de hormigón permite definir las primeras direcciones de la armadura. Tanto para el lado de la superficie superior como para el inferior, la primera dirección de la armadura es en la dirección local x de la superficie. La armadura básica se puede definir a través del cuadro de diálogo Nueva armadura de piel en la pestaña Armadura de piel (figura 6). En este punto, se aplica una malla Q335A como armadura de piel básica para el lado superior e inferior de toda la superficie. La dirección de la armadura es as,1 para ambos.

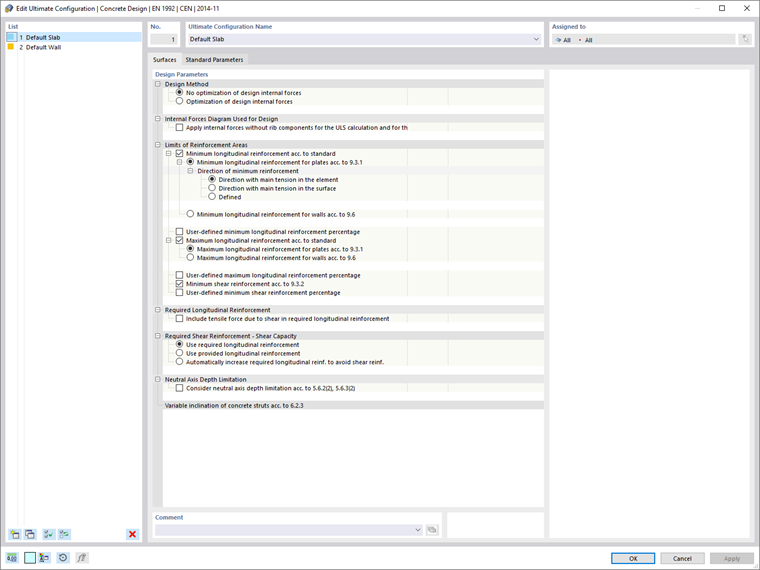

Es importante mencionar que los parámetros de cálculo también se pueden ajustar en la pestaña Configuraciones de cálculo. Los parámetros para la configuración de cálculo para el estado límite último se ilustran en la Imagen 7.
Resultados
Los detalles del cálculo, que se pueden abrir en la tabla " Concrete Design ", permiten una evaluación puntual de los resultados. Contienen, entre otras cosas, información sobre los esfuerzos internos determinantes por superficie, las razones de cálculo y el tipo de comprobación de cálculo, así como la armadura en la superficie.

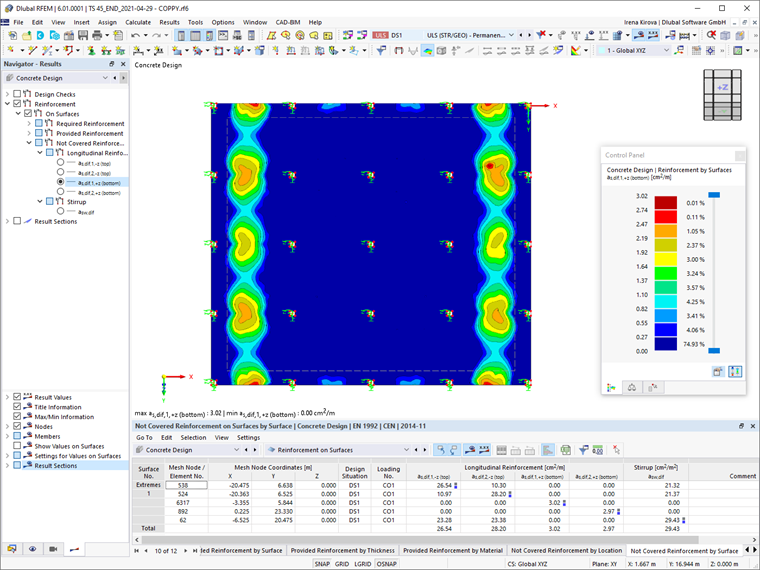

Los resultados del Cálculo de estructuras de hormigón también se pueden evaluar gráficamente en la ventana de trabajo de RFEM. De hecho, es posible mostrar por separado la armadura necesaria, la armadura básica y la armadura que no está cubierta. Esto se puede hacer para los diseños y direcciones de armaduras individuales, como se muestra en la figura 8.
Las razones de cálculo y la armadura en la superficie se pueden exportar fácilmente en el informe. Además, estos resultados pueden servir para considerar armaduras adicionales para áreas que no están cubiertas por la armadura de malla básica.

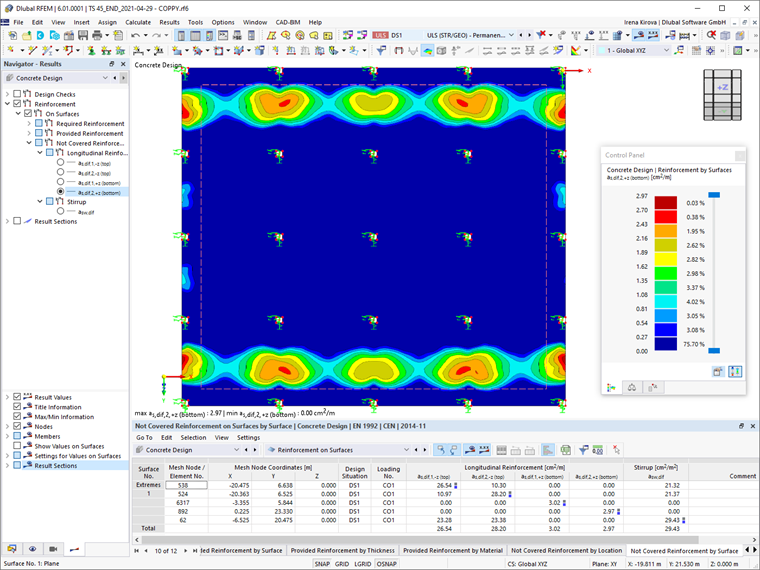

Por lo tanto, los resultados en términos de armadura no cubierta se pueden mostrar para ilustrar las áreas donde se debe colocar una armadura de armadura adicional. Como muestran las imágenes 8 y 9, estas áreas son los paneles de los bordes sobre las columnas.
Asignación de una armadura adicional
La armadura de armadura adicional para las áreas que no están cubiertas por la armadura de malla básica se puede asignar a través de la pestaña Datos del Navegador o mediante la Ventana de Edición de la superficie como antes.

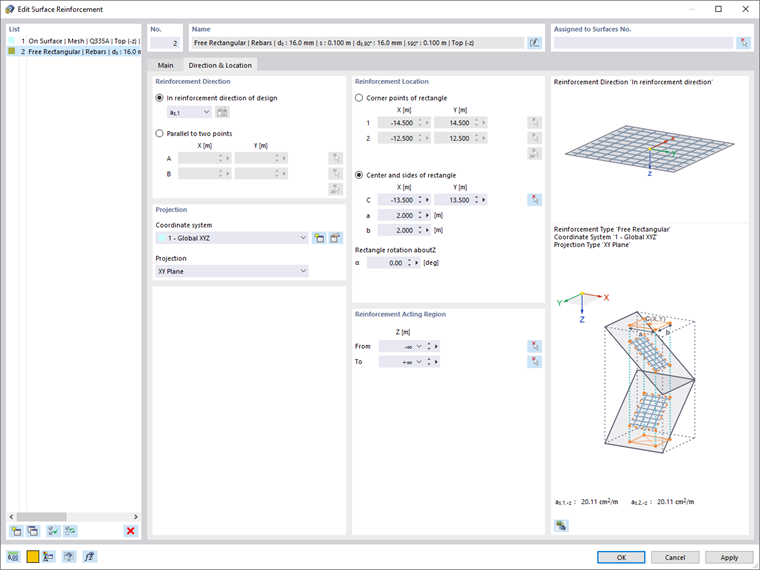

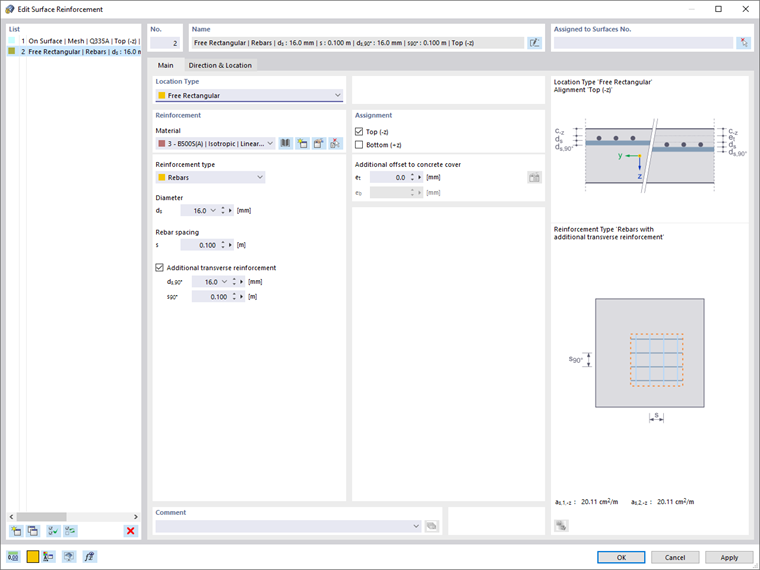

La armadura básica existente se complementa ahora con una armadura de armadura rectangular libre en la cara superior junto con una armadura transversal adicional con el mismo diámetro y separación (Figura 10). La ubicación de la armadura adicional se puede definir seleccionando los puntos de las esquinas o el centro y lados del área de interés (Imagen 11).
En este ejemplo, se colocan barras de armadura con Ø 16 a una distancia de 10 cm tanto en las áreas más grandes como en las más pequeñas de los pilares (Imagen 12). Cabe señalar que la armadura definida para una ubicación se puede asignar directamente a las otras áreas de interés utilizando funciones comunes de RFEM 6 como copiar, reflejar y girar.
Observaciones finales
El cálculo de placas de hormigón en RFEM 6 se puede iniciar activando el complemento Cálculo de estructuras de hormigón (concreto) en los Datos básicos del modelo. La superficie de interés se puede considerar para el diseño seleccionando la casilla de verificación Propiedades de diseño. Esto permite al usuario definir el recubrimiento de hormigón, los parámetros de cálculo del hormigón, la armadura de la superficie (armadura de cortante y longitudinal) y las configuraciones de cálculo.
Una vez realizado el cálculo, los resultados del cálculo del hormigón se pueden evaluar tanto en forma tabular como gráfica. Además de las razones de cálculo, es posible mostrar la armadura necesaria, la armadura proporcionada y la armadura no cubierta por separado para los diseños y direcciones individuales. Finalmente, estos resultados pueden servir para definir armaduras adicionales para áreas que no están cubiertas por la armadura de malla básica.
