使用功能

RF-/FE-LTB

在各个输入窗口中提供了全面而简单的选项,方便了结构系统的显示:

节点支座
  • 每个节点的支座类型是可编辑的。
  • 可以在每个节点上定义翘曲刚度。 由此产生的翘曲弹簧通过输入参数自动确定。
弹性杆件支座
  • 对于弹性杆件基础,您可以手动输入弹簧常数。

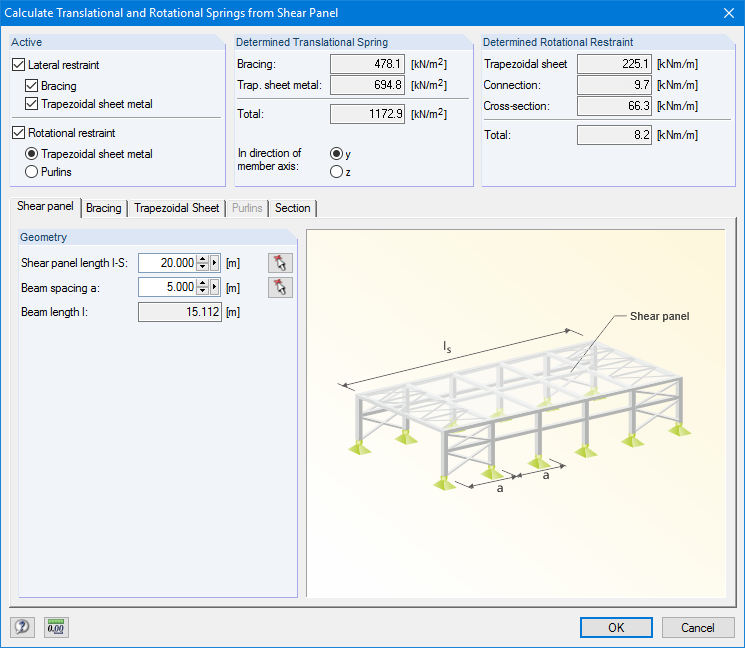

  • 或者,您可以使用各种设置选项来定义剪切面板中的旋转和平移弹簧。
杆端弹簧
  • RF-/FE-LTB自动计算各个弹簧常数。 您可以使用对话框和详细图片通过连接构件来表示平移弹簧,通过连接柱或旋转加劲肋来表示平移弹簧(可用类型:端板,槽形截面,角度,连接柱,悬臂梁)。
杆端铰
  • 如果在RFEM/RSTAB中没有为该组杆件定义杆件铰链,则可以直接在附加模块RF-/FE-LTB中定义。
荷载数据
  • 所选荷载工况和组合的节点荷载和杆件荷载分别显示在单独的窗口中。 您可以在那里单独编辑,删除或添加。
缺陷
  • RF-/FE-LTB会通过缩放最低特征向量自动应用缺陷。
