RF-/FE-BGDK | Eingabeoptionen

Produkt-Feature

000231 27. Juli 2015 Stahlbau RF-/FE-BGDK Allgemein DIN 18800

Umfangreiche und komfortable Optionen in den Eingabemasken erleichtern die Abbildung des statischen Systems:

Knotenlager
  • Die Lagerungsart jedes Knotens kann explizit bearbeitet werden.
  • Eine Wölbversteifung lässt sich an jedem Knoten definieren. Die resultierende Wölbfeder wird automatisch über die Eingabeparameter ermittelt.
Elastische Stabbettung
  • Liegt eine elastische Stabbettung vor, können die Federkonstanten manuell eingegeben werden.

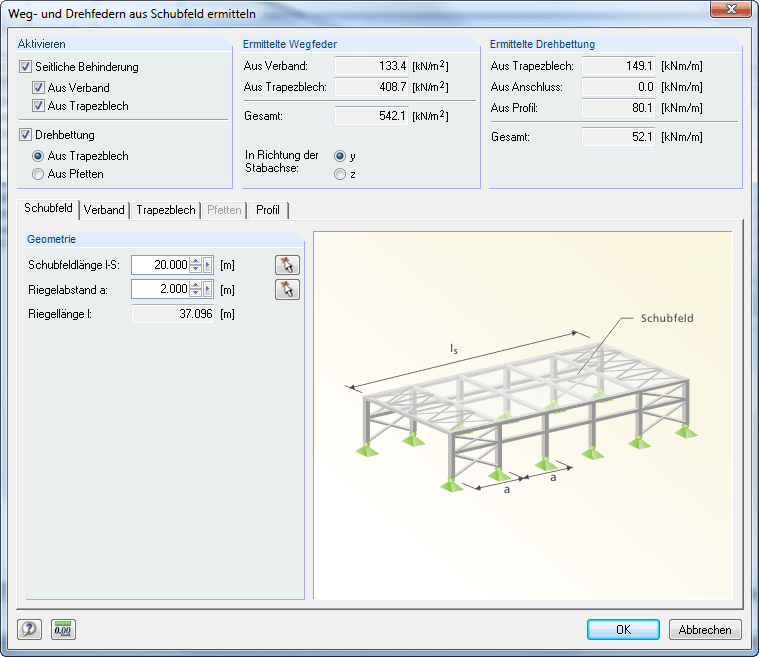

  • Alternativ werden die vielfältigen Möglichkeiten zur Definition der Dreh- und Wegfeder aus einem Schubfeld genutzt.
Stabendfedern
  • RF-/FE-BGDK berechnet die Federkonstanten automatisch. Über Dialoge mit Detailbildern lassen die Kennwerte einer Wegfeder durch ein anschließendes Bauteil, einer Drehfeder durch eine anschließende Stütze oder einer Wölbversteifung (Typauswahl zwischen Stirnplatte, U-Profil, Winkel, angeschlossene Stütze, Trägerüberstend) vom Programm ermitteln.
Stabendgelenke
  • Wurden in RFEM/RSTAB noch keine Stabendgelenke für den Stabsatz definiert, kann man diese explizit für RF-/FE-BGDK festlegen.
Lastangaben
  • Die Knoten- und Stablasten für die ausgewählten Lastfälle und Lastkombinationen werden in separaten Masken verwaltet. Dort können sie einzeln bearbeitet, gelöscht oder ergänzt werden.
Imperfektionen
  • Die Imperfektionen werden automatisch von RF-/FE-BGDK durch eine Skalierung der niedrigsten Eigenform angesetzt.
