RF-/FE-LTB | Možnosti zadání

Rozsáhlé a snadné možnosti nastavení ve vstupních tabulkách usnadňují zobrazení konstrukčního systému:

Uzlové podpory

  • Typ podepření jednotlivých uzlů lze upravit.
  • Pro každý uzel je možné definovat deplanační zpevnění. Výsledná deplanační pružina se stanoví automaticky ze vstupních parametrů.

Pružné uložení prutu

  • U pružných podloží prutů je možné konstanty tuhosti zadat ručně.

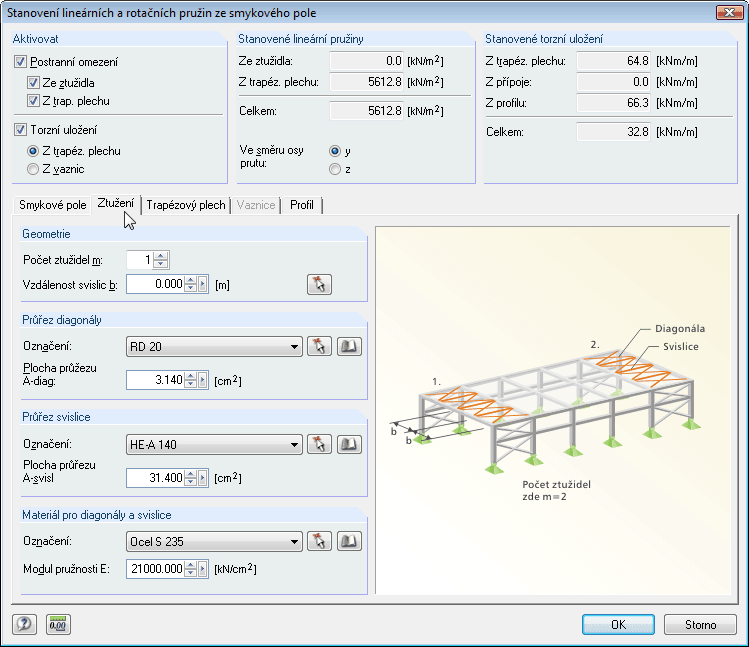

  • Případně lze k zadání lineárních a rotačních pružin ze smykového pole využít různé možnosti nastavení.

Pružiny na koncích prutu

  • Modul RF-/FE-LTB automaticky vypočítá jednotlivé konstanty tuhosti. Pomocí dialogů a detailních obrázků můžete zobrazit translační pružinu pomocí spojovacího prvku, rotační pružinu pomocí spojovacího sloupu nebo deplanační výztuhu (dostupné typy: čelní deska, U-profil, úhelník, spojovací sloup, konzolová část).

Klouby na koncích prutu

  • Nejsou-li v programu RFEM/RSTAB definovány klouby na koncích prutu pro danou sadu prutů, je možné je zadat přímo v modulu RF-/FE-LTB.

Oblasti zatížení

  • Zatížení na uzly a pruty pro vybrané zatěžovací stavy a kombinace zatížení se zobrazí v oddělených tabulkách. Údaje v tabulkách lze libovolně upravovat, doplňovat nebo mazat.

Imperfekce

  • RF-/FE-LTB automaticky nastaví imperfekce pomocí normování nejmenšího vlastního tvaru.
