RF-/FE-LTB | Opcje wprowadzania

Przejrzyste i łatwe w użyciu opcje w poszczególnych oknach wprowadzania ułatwiają odwzorowanie układu konstrukcyjnego:

Podpory węzłowe

  • Typ podpory każdego węzła można edytować.
  • W każdym węźle można zdefiniować usztywnienie osnowy. Sprężyna deplanacyjna jest określana automatycznie na podstawie parametrów wejściowych.

Sprężyste podłoże prętowe

  • W przypadku sprężystego podłoża prętowego stałe sprężystości można wprowadzić ręcznie.

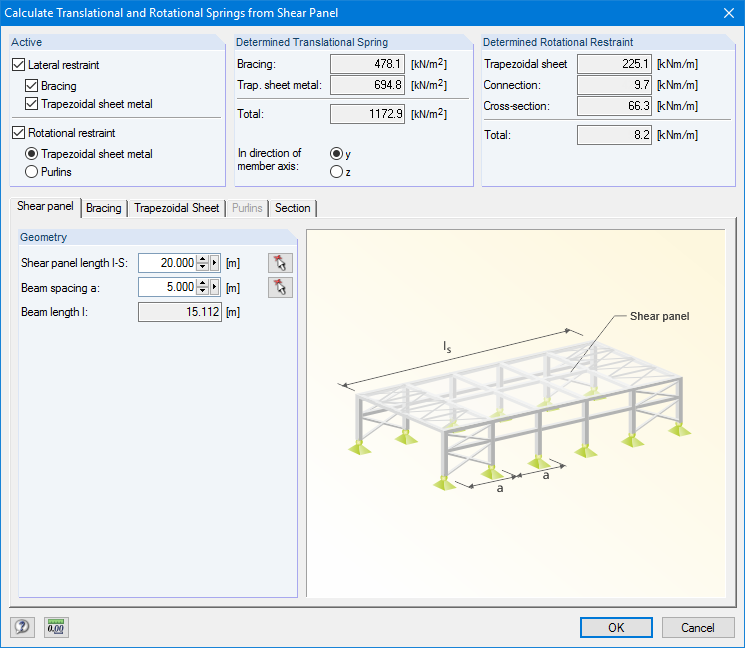

  • Alternatywnie, można użyć różnych opcji, aby zdefiniować sprężystość obrotową i translacyjną w panelu usztywniającym.

Sprężyny na końcach prętów

  • RF-/FE-LTB automatycznie oblicza stałe sprężystości. W oknach dialogowych i szczegółowych rysunkach można przedstawiać sprężynę translacyjną za pomocą elementu łączącego, sprężystość obrotową za pomocą pręta łączącego lub usztywnienie deplanacyjne (dostępne typy: blacha czołowa, ceownik, kątownik, słup łączący, część wspornikowa).

Przeguby prętowe

  • Jeżeli dla zbioru prętów w programie RFEM/RSTAB nie zostały zdefiniowane zwolnienia, można je zdefiniować bezpośrednio w module dodatkowym RF-/FE-LTB.

Strefy obciążeń

  • Obciążenia węzłowe i prętowe wybranych przypadków obciążeń i kombinacji są wyświetlane w osobnych oknach. Tam można je edytować, usuwać lub dodawać pojedynczo.

Imperfekcja

  • RF-/FE-LTB automatycznie stosuje imperfekcje poprzez skalowanie najmniejszego wektora własnego.
