RF-/FE-LTB | Opciones de entrada de datos

Característica de producto

Los completos parámetros de detalle sencillos en las tablas de entrada de datos facilitan la representación del sistema estructural:

Apoyos en nudos
  • Se puede editar el tipo de apoyo para cada nudo individual.
  • Se puede definir un rigidizador de alabeo en cada nudo. El resorte de alabeo resultante se determina automáticamente por la entrada de los parámetros.
Soporte elástico en barra
  • Para los soporte elásticos en barras, se puede introducir las constantes de resorte manualmente.

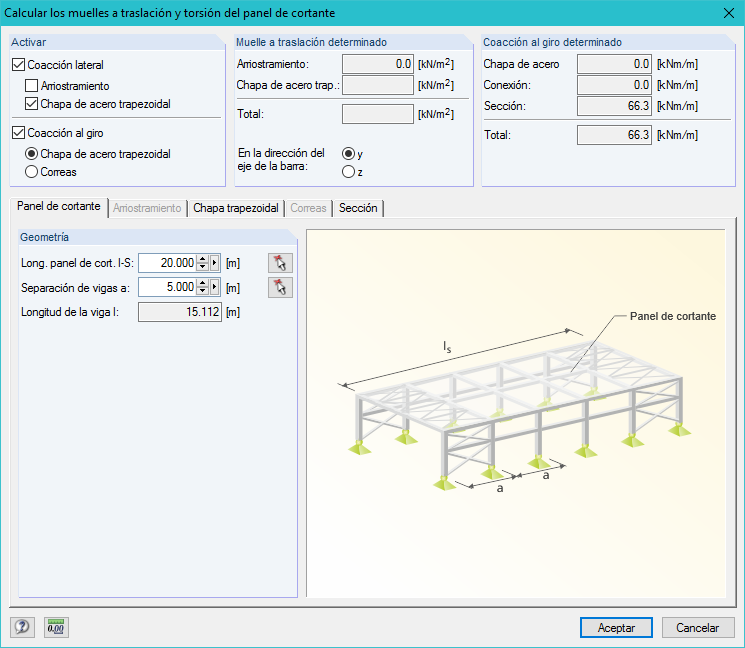

  • De forma alternativa, se pueden usar completas opciones ordenadas de forma clara para definir el muelle a torsión o a traslación en línea desde un campo de tensiones.
Resorte en extremo de barra
  • RF-/FE-LTB calcula las constantes de resorte individual automáticamente. Se pueden utilizar los cuadros de diálogo y figuras detalladas para representar un muelle traslacional al conectar una componente, un muelle a torsión por medio de un pilar con unión, o una coacción a alabeo (tipos de selección: placa extrema, sección en U, angular, pilar de unión, porción en voladizo).
Articulaciones en barras
  • En caso que las articulaciones en barras para los conjuntos de barras seleccionados no se hayan definido en RFEM/RSTAB, se pueden definir definir directamente en el módulo.
Datos de entrada de cargas
  • Las cargas en nudos y en barras para los casos y combinaciones de cargas seleccionados para el cálculo se muestran en tablas separadas. Se pueden editar, borrar o completar individualmente .
Imperfecciones
  • RF-/FE-LTB aplica las imperfecciones automáticamente mediante un escalado del menor vector propio.
