- 受压构件的弯曲屈曲、扭转屈曲以及弯扭屈曲分析
- 使用结构稳定性模块 {%/zh#/zh/products/add-ons-for-rfem-6-and-rstab-9/additional-analyses/structure-stability计算得出的有效长度%\}
- 以图形方式输入,检查为稳定性分析定义的节点支座和有效长度
- 受弯构件的弯扭屈曲分析
- 根据不同的规范,在用户自定义输入 Mcr、规范中的分析方法和内部特征值求解之间进行选择
- 特征值求解考虑应力蒙皮和转动约束

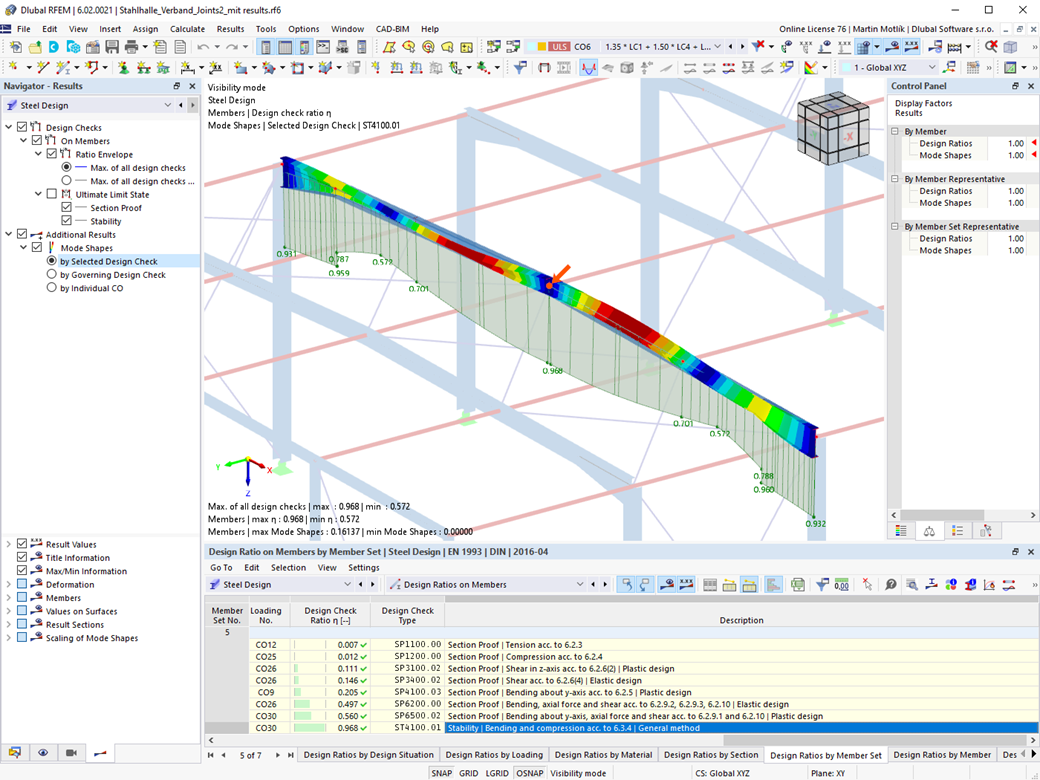

- 如果选择特征值求解,则可图形显示振型
- 根据规范对压弯构件进行稳定性分析
- 计算所需的全部系数,如考虑弯矩分布的系数或相关性系数
- 在 RFEM/RSTAB中计算内力时考虑稳定性分析的所有影响因素(二阶分析、缺陷、刚度折减,或与-rfem-6 和-rstab-9/additional-analyses/torsional-warping-7-dof-torsional-warping 模块 ]] )
钢结构设计 | 强度和稳定性 | 稳定性分析
您有什么问题想问的吗?
对于结构的正常使用极限状态,变形不得超过特定的极限值。 该示例显示了如何使用附加模块来验证杆件的挠度。
使用“钢结构设计”模块,您可以使用欧洲规范 3 中的简单设计方法来设计发生火灾时的钢结构构件。 检测时的组件温度可以根据标准中规定的温度-时间曲线自动确定。 除了考虑防火覆层外,您还可以考虑热镀锌的优点。
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。
在【钢结构设计】#/en-US/products/add-ons-for-rfem-6-and-rstab-9/design/steel-design/steel-design-strength-and-stability 钢结构设计{%\模块,可根据欧洲规范 EN 1993-1-3为冷弯薄壁型钢截面应用数值,然后根据 6.1.2 - 6.1.5 和 6.1.8 - 6.1 进行稳定性分析和截面设计.10
当进行欧洲规范 EN 1993-1-3 设计时,可以以图形方式显示截面的畸变屈曲和 RSECTION 截面。
在 RSECTION 1 中也可以为库中的截面输出振型。
- 挠度计算并与规范中的或手动调整的极限值进行比较
- 挠度分析中考虑预弯曲
- 根据荷载状况类型的不同,有不同的极限值
- 手动调整参考长度和构件
- 计算相对于原始结构或变形后的结构的挠度
- 根据所选验算规范进行详细的设计(例如腹板呼吸疲劳限值按照 EN 1993‑2)
- RFEM/RSTAB 中集成的图形结果显示;例如极限值的利用率,变形或垂度
- 计算结果完全集成到 RFEM/RSTAB 计算书中
在 RFEM/RSTAB 中可以生成并计算正常使用极限状态所需的荷载或结果组合。 您可以在钢结构设计模块中为挠度分析选择这些设计状况。 依据给定的初弯曲和参照系,自动得到杆件每个位置上的变形计算值。 最后,可以将这些变形值与极限值进行比较。
你知道吗? 您可以在正常使用极限状态配置中为每个结构构件单独指定变形极限值。 定义与参照长度相关的最大变形作为容许极限值。 通过设计支座对构件进行分段,以便自动确定每个设计方向的参照长度。
程序会根据分配给设计支座的位置自动区分梁和悬臂,从而确定极限值。
