- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a prostorový vzpěr v tlaku
- Vzpěrné délky lze převzít z výpočtu provedeného v addonu Stabilita konstrukce
- Grafické zadávání a kontrola definovaných uzlových podpor a vzpěrných délek pro posouzení stability
- Posouzení na klopení konstrukčních prvků namáhaných momentem
- v závislosti na normě možný výběr mezi uživatelským zadáním Mcr, analytickou metodou z normy a použitím interního řešiče vlastních čísel
- Zohlednění smykového pole a torzního uložení při použití řešiče vlastních čísel

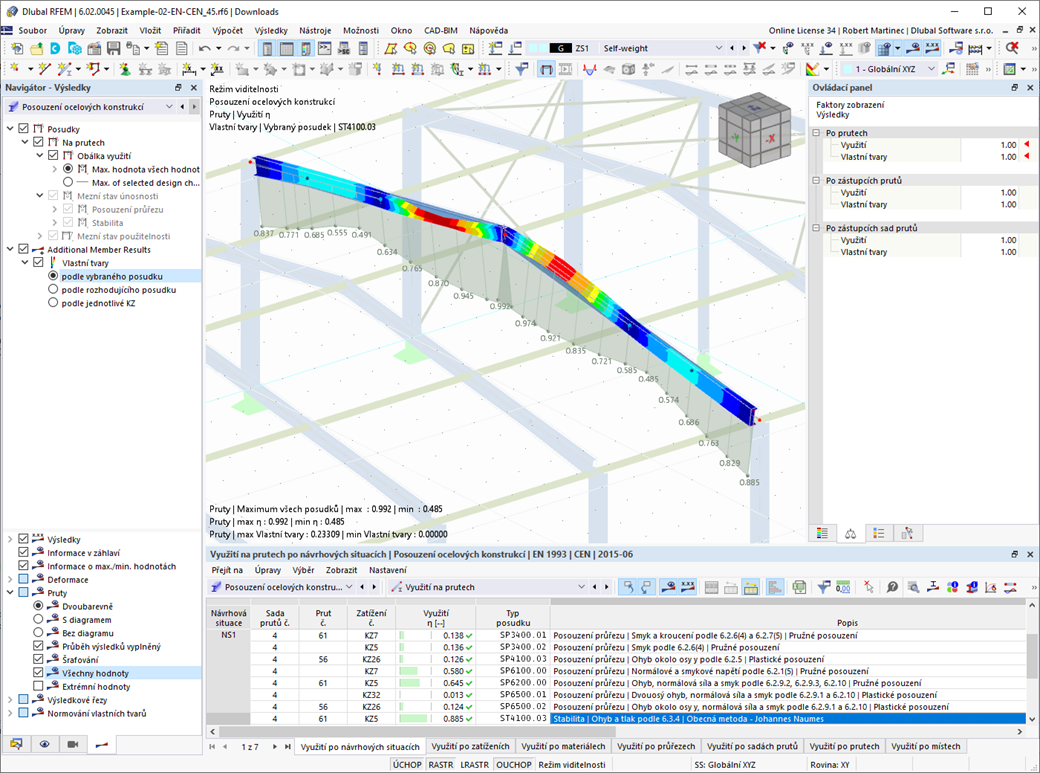

- Grafické zobrazení vlastního tvaru při použití řešiče vlastních čísel
- Posouzení stability konstrukčních prvků s kombinovaným namáháním v tlaku a ohybu v závislosti na návrhové normě
- Srozumitelný výpočet všech potřebných součinitelů, jako jsou součinitele rozdělení momentu nebo interakční součinitele
- Alternativně zohlednění všech účinků pro posouzení stability již při stanovení vnitřních sil v programu RFEM/RSTAB (účinky druhého řádu, imperfekce, redukce tuhosti, případně v kombinaci s addonem Vázané kroucení (7 stupňů volnosti))
