- Analyses de stabilité pour le flambement par flexion, le déversement et le déversement sous compression
- Importation des longueurs de flambement à partir du calcul possible avec le module complémentaire Stabilité de la structure
- Entrée graphique et vérification des appuis nodaux et des longueurs de flambement définis pour l'analyse de stabilité
- Calcul du déversement des composants de structure soumis à un moment de charge
- Option entre l'entrée Mcr définie par l'utilisateur, la méthode analytique de la norme et l'utilisation du solveur de valeurs propres interne selon la norme
- Considération des panneaux de cisaillement et de maintien en rotation lors de l'utilisation du solveur de valeurs propres

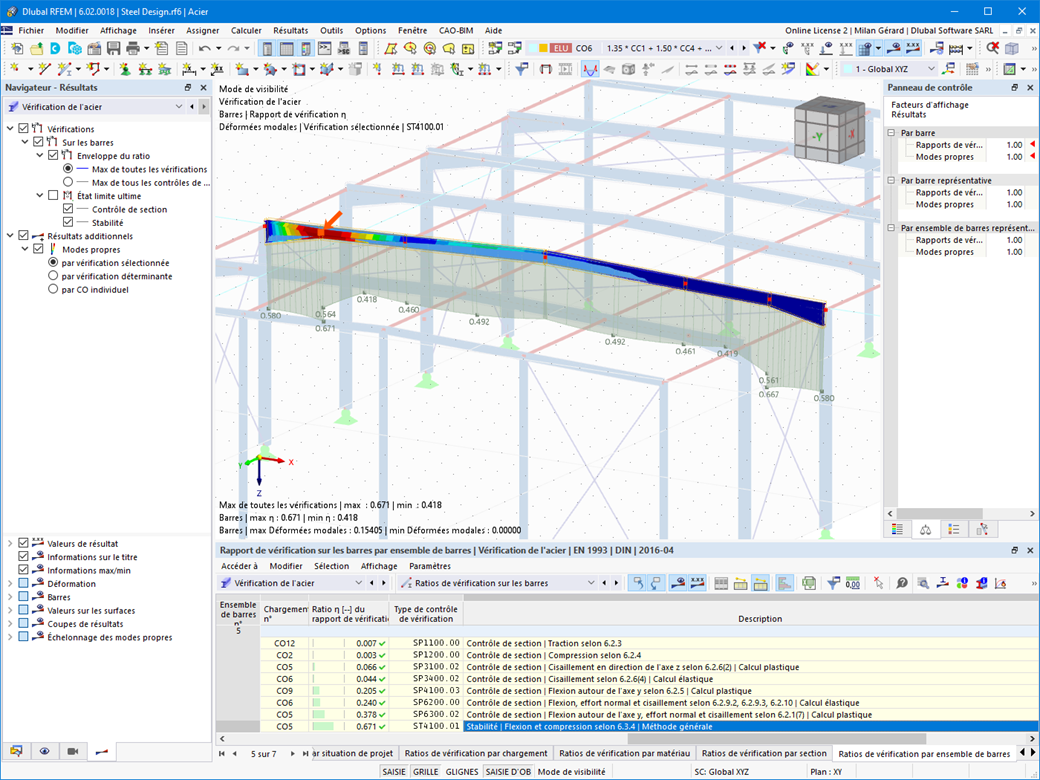

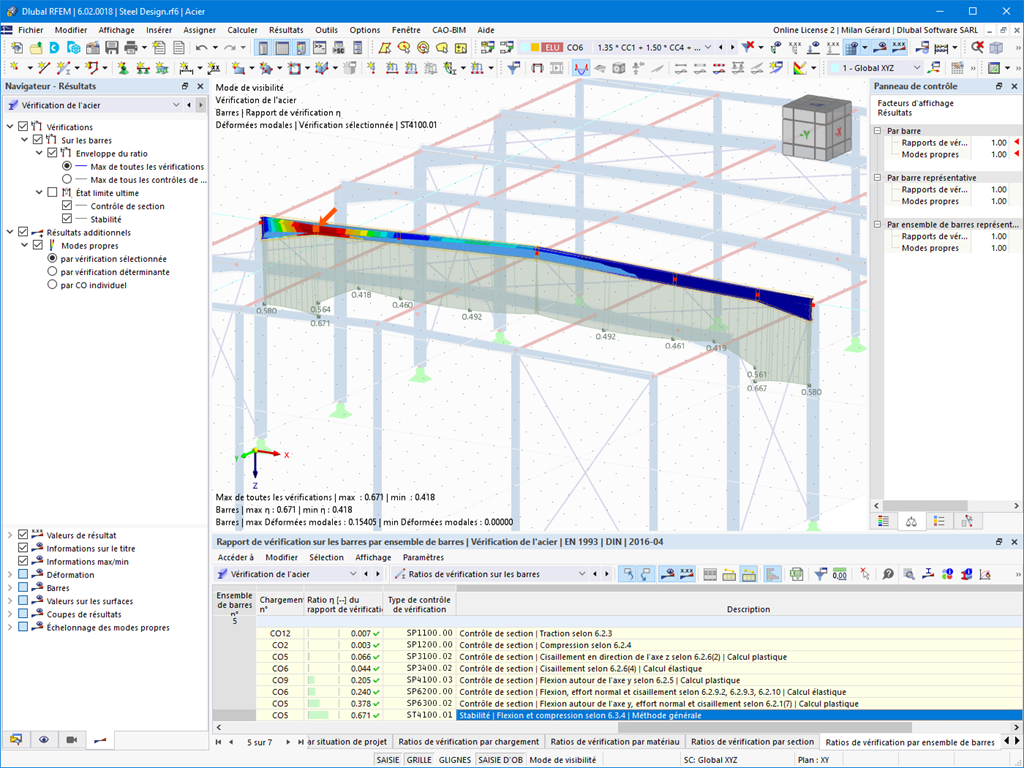

- Affichage graphique du mode propre si le solveur de valeurs propres a été utilisé
- Analyse de stabilité des composants structuraux avec la contrainte de compression et de flexion combinée, selon la norme de vérification
- Calcul compréhensible de tous les coefficients nécessaires tels que les facteurs de considération de la distribution de moment et des facteurs d'interaction
- Considération alternative de tous les effets pour les analyses de stabilité lors de la détermination des efforts internes dans RFEM/RSTAB (analyse du second ordre, imperfections, réduction de rigidité, éventuellement en combinaison avec le module complémentaire Flambement par flexion-torsion (7 degrés de liberté))
Vérification de l'acier | Résistance et stabilité | Analyses de stabilité
Le module complémentaire Vérification de l'acier permet de vérifier des sections formées à froid selon l'EN 1993-1-3, et d'effectuer des analyses de stabilité et de sections selon les clauses 6.1.2 - 6.1.5 et 6.1.8 - 6.1.10.
Accéder à la vidéo explicativeLors d'une vérification selon l'EN 1993-1-1, il est possible d'afficher graphiquement un mode propre pour le flambement par distorsion d'une section et pour les sections RSECTION également.
Le mode propre peut également être sortie dans RSECTION 1 pour les sections de bibliothèque.
- Calcul des flèches et comparaison avec les valeurs limites normatives ou ajustées manuellement
- Considération d'une contre-flèche pour l'analyse des flèches
- Différentes valeurs limites sont possibles, selon le type de situation de projet
- Ajustement manuel des longueurs de référence et de la segmentation par direction
- Calcul des flèches liées à la structure initiale ou à la structure déformée
- Vérifications détaillées supplémentaires en fonction de la norme de calcul sélectionnée (par exemple, limitation de la respiration de l'âme selon l'EN 1993-2)
- Affichage graphique des résultats intégré dans RFEM/RSTAB, par exemple le ratio de vérification d'une valeur limite, une déformation ou une flèche
- Intégration complète des résultats dans le rapport d'impression de RFEM/RSTAB
Dans RFEM/RSTAB, vous avez la possibilité de générer puis de calculer les combinaisons de charges ou de résultats requises pour l'état limite de service. Vous pouvez sélectionner ces situations de projet dans le module complémentaire Vérification de l'acier pour la vérification de la flèche. En conséquence, les valeurs de déformation calculées sont déterminées en chaque point de la barre en fonction de la contre-flèche et du système de référence entrés. Vous pouvez enfin comparer ces valeurs de déformation avec les valeurs limites.
Le saviez-vous ? Vous pouvez spécifier la valeur limite de déformation individuellement pour chaque composant de structure dans la Configuration pour l'ELS. Définissez la déformation maximale comme valeur limite admissible en fonction de la longueur de référence. En définissant des appuis de calcul, vous pouvez segmenter les composants afin de déterminer automatiquement la longueur de référence associée pour chaque direction de calcul.
En fonction de la position des appuis de calcul assignés, la distinction entre les poutres et les porte-à-faux est effectuée automatiquement afin que la valeur limite puisse être déterminée en conséquence.
