Módulo adicional para RFEM 5
RF-STEEL SIA (inglés)

• Cálculo de barras y conjuntos de barras para acciones de compresión, flexión, cortante y combinadas
• Análisis de estabilidad de pandeo y pandeo lateral
• Determinación automática de cargas críticas de pandeo y momentos críticos de pandeo para aplicaciones de carga generales y condiciones de apoyo por medio de un programa especial de análisis por elementos finitos (análisis de valores propios) integrado en el módulo
• Aplicación opcional de apoyos laterales discretos a vigas
• Clasificación automática de secciones (clase 1 a 4)
• Análisis de deformaciones (estado de servicio)
• Optimización de la sección
• Una amplia gama de secciones disponibles, como secciones laminadas en I; secciones en U; secciones en T; ángulos; secciones huecas rectangulares y circulares; barras redondas; secciones simétricas y asimétricas, paramétricas en I, T y angulares; ángulos dobles
• Importación opcional de longitudes de pandeo desde RF-STABILITY/RSBUCK
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, sección, posición x o por casos de carga, combinaciones de carga y de resultados
• Tabla de resultados de esbeltez de barras y esfuerzos internos determinantes
• Lista de piezas con especificaciones de peso y sólido

Por razones de evaluación de resultados, están disponibles tablas de resultados claramente organizadas. La primera ventana muestra el coeficiente máximo de utilización con el correspondiente análisis para cada caso de carga / combinación de carga / combinación de resultados.

Las ventanas siguientes muestran todos los resultados detallados ordenados por sujetos específicos en menús desplegables en árbol. Todos los resultados intermedios a lo largo de las barras se pueden mostrar en cualquier posición. De esta manera, se puede revisar fácilmente cómo los cálculos individuales han sido realizados por el módulo.

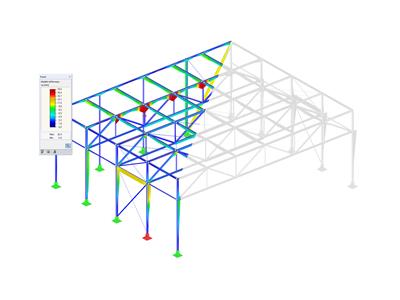

Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales. La representación gráfica de los resultados de los criterios de cálculo determinantes en RFEM/RSTAB proporciona una visión general rápida de las razones de cálculo de los componentes estructurales individuales.
