Which explicit method is used in the RF-DYNAM Pro - Nonlinear Time History add-on module?
FAQ 002376 ES Módulos adicionales RF-DYNAM Pro - Nonlinear Time History
Respuesta
The RF-DYNAM Pro - Nonlinear Time History offers, in addition to the implicit NEWMARK method of mean acceleration, also an explicit method. In the manual of this add-on module, it is mentioned that this is a solver which uses the central difference method.
It should be noted that not the "original" version of the central difference method is used here, but a modified form. The modified form is characterized by the fact that it is simply not a central difference when applying the speed difference. The following two equations show the applied speed and acceleration differences.
Speed: (no central difference)${\dot{\mathrm x}}_{\mathrm n+\frac12}=\frac{{\mathrm x}_{\mathrm n+1}-{\mathrm x}_\mathrm n}{{\mathrm{Δt}}_{\mathrm n+{\displaystyle\frac12}}}$
Acceleration: (central difference)${\ddot{\mathrm x}}_\mathrm n=\frac{{\dot{\mathrm x}}_{\mathrm n+{\displaystyle\frac12}}-{\dot{\mathrm x}}_{\mathrm n-\frac12}}{{\mathrm{Δt}}_\mathrm n}$
This approach leads to a faster convergence since it responds "faster" to changes in loading or structure (nonlinearities). -
For wall ends and wall corners, no soil contact stresses are deducted in RF-PUNCH pro, even though the type "Foundation" has been set. It is also nowhere possible to define that the soil contact stresses should be deducted. Why does this happen?
FAQ 002375 EN Módulos adicionales RF-PUNCH Pro RFEM 2D RFEM
Respuesta
If you perform a punching shear design for a wall corner or a wall end at a floor slab or foundation plate, this entry is not necessary.Since the punching load is determined at a wall corner or a wall end from the shear forces in the control perimeter when performing the punching shear design, the ratio of the surface load is missing anyway within the control perimeter (up to the load application). Therefore, this entry is also not necessary in the 1.5 dialog box.If you, however, perform the punching shear design for a single column at a foundation plate with the punching load from the normal force of this column, you can enter the "Deductible Surface Load" at the end of the dialog box "1.5 Nodes of Punching Shear - Node of Punching Shear - Details" which allows to determine ΔVEd. -
I have modelled a precast slab as "orthotropic surface". Can I use these surfaces also in reinforced concrete design?
FAQ 002374 EN Módulos adicionales RF-CONCRETE RF-CONCRETE NL
Respuesta
Yes, you can use "orthotropic surfaces" for the reinforced concrete design in RF-CONCRETE Surfaces.If you only would like to carry out serviceability limit state designs, you do not have to define additional settings in RF-CONCRETE Surfaces concerning the surface type.You need the RF-CONCRETE NL add-on module to perform the serviceability limit state designs. Select in the "serviceability limit state" tab (in the dialog box "1.1 General Data") the design method "Nonlinear...". See Figure 01.You can then change the surface type to "Constant" in the dialog box "1.3 Surfaces" so that the serviceability limit state design is also possible here. See Figure 02. -
How can I enter a one-way continuous slab in RFEM?
FAQ 002373 EN Modelado | Estructura RFEM
Respuesta
It is possible to simulate one-way continuous slabs (e.g. precast slabs) by using the "orthotropy" of the surfaces.You can set the stiffness type "Orthotropic" in the "Edit Surface" dialog box separately for each surface. See Figure 01.In the "Edit Surface Stiffness - Orthotropic" dialog box, you can define the orthotropy type and select, for example "Effective thicknesses". See Figure 02.You can then define the effective thickness in the local x and local y-direction of the corresponding surface in the "Effective thickness" tab. Moreover, you also have the possibility in this dialog box to define an effective thickness for the self-weight. See Figure 03. -
Is it possible to perform the structural analysis and design of containers with Dlubal Software?
FAQ 002372 EN General RFEM
Respuesta
With the FEA Software RFEM, it is possible to perform the structural analysis and design of containers (shipping containers, office containers, mobile homes, etc.).
RFEM offers member, surface and solid elements for detailed modeling. All components can be designed in the corresponding add-on modules.
-
Why are wind and snow load generator greyed out in my RFEM/RSTAB file?
FAQ 002371 EN Modelado | Cargas RFEM RSTAB
Respuesta
The prerequisite for using both generators for wind and snow load are that you are working with the 3D model type because when working with a 2D model type, the program does not have the corresponding geomtrical parameters.The model type has to be set in the "Edit Model - General Data" dialog box. The dialog is opened by right-clicking "Model Data", "General Data" in the Project Navigator - Data. The modeling may have to be adapted. -
¿Qué herramientas están disponibles para realizar el análisis con el método del empuje incremental?
FAQ 002258 ES Módulos adicionales RF-DYNAM Pro RF-DYNAM Pro - Equivalent Loads RFEM
Respuesta
En RFEM es posible calcular una curva de capacidad (también llamada curva de pushover). Los datos de la curva de capacidad pueden exportarse a Excel. Los pasos importantes para evaluar esta curva no lineal son los siguientes:
- Definición completa de articulaciones no lineales
- Articulación plástica según FEMA 356: es una rótula no lineal (elástica-plástica o rígida-plástica) con valores predeterminados para puntos de fluencia en el diagrama de la rótula y criterios de aceptación, ambos para barras de acero (Capítulo 5 en FEMA 356). Los límites de fluencia de las barras son dependientes de las secciones y están establecidos automáticamente. Para las articulaciones resistentes a momentos, los parámetros del diagrama y criterios de aceptación se interpolan para distintos tipos de secciones. Es posible ajustar todos los valores de una articulación descrita en "FEMA" utilizando sus valores propios definidos por el usuario. La Figura 1 muestra el cuadro de diálogo de la articulación plástica.
Articulación plástica según EN 1998‑3: es una rótula no lineal con una definición bilineal. Las articulaciones bilineales incluyen valores predefinidos para los puntos de fluencia en el diagrama de la articulación, criterios de aceptación y límites de fluencia de las secciones. Estos valores también pueden ajustarse manualmente.
Las articulaciones plásticas se muestran con varios colores al ver los resultados de varias etapas de cargas. Los colores dependen del estado de plasticidad. Esto es muy útil para identificar criterios de aceptación sobrepasados. - En lugar de utilizar articulaciones, es posible utilizar el tipo de comportamiento no lineal de barra "Articulación plástica" en RFEM. En el cuadro de diálogo relevante, es posible definir perfectamente el comportamiento plástico y definir los límites de fluencia manualmente. La ventaja principal de esta opción es que la posición de la articulación plástica se encuentra automáticamente durante el cálculo iterativo. Ver la Figura 2 para una explicación en detalle.
- Articulación plástica según FEMA 356: es una rótula no lineal (elástica-plástica o rígida-plástica) con valores predeterminados para puntos de fluencia en el diagrama de la rótula y criterios de aceptación, ambos para barras de acero (Capítulo 5 en FEMA 356). Los límites de fluencia de las barras son dependientes de las secciones y están establecidos automáticamente. Para las articulaciones resistentes a momentos, los parámetros del diagrama y criterios de aceptación se interpolan para distintos tipos de secciones. Es posible ajustar todos los valores de una articulación descrita en "FEMA" utilizando sus valores propios definidos por el usuario. La Figura 1 muestra el cuadro de diálogo de la articulación plástica.
- Definición del patrón de carga para análisis no lineales
Es posible definir cargas manualmente en un caso de carga específico, por ejemplo un patrón de carga uniforme.
Para lograr la distribución de cargas de acuerdo con un modo de vibración de su estructura, es posible utilizar RF‑DYNAM Pro - Equivalent Loads. Este módulo adicional calcula los valores propios, modos de vibración y cargas equivalentes mediante el uso del análisis del espectro de respuesta multimodal. Para cada valor seleccionado, el programa exporta automáticamente las cargas equivalentes a un caso de carga en RFEM.
- Incrementos de carga en RFEM
En los parámetros de cálculo de los casos de carga, es posible definir una carga incrementándose de forma gradual. Los resultados de cada etapa de carga se podrán analizar entonces. Al utilizar "Rótulas plásticas", es posible evaluar fácilmente los estados de plasticidad debido a las marcas de color de las rótulas. Es importante escalar las cargas equivalentes exportadas de RF‑DYNAM Pro para superer los incrementos de carga en etapas grandes.
La Figura 3 muestra un caso de carga exportado de RF‑DYNAM Pro y los parámetros de cálculo recomendados.
- Diagramas de cálculo para la creación de la curva de capacidad
Estos diagramas están disponibles en el cuadro de diálogo "Parámetros de cálculo global". Aquí se puede definir la suma de los esfuerzos en los apoyos en el eje vertical y la deformación en un plano de cubierta en el eje horizontal y, con ello, obtener la curva de capacidad requerida. Los datos se pueden exportar fácilmente a Excel. La curva de capacidad se muestra en la Figura 4.
La Figura 5 muestra la representación en color de las rótulas plásticas. La escala de colores puede mostrar los parámetros del diagrama de la rótula o los criterios de aceptación.
El análisis con el método del empuje incremental (determinación del espectro inelástico y el punto de comportamiento) se puede continuar realizando en un programa externo (por ejemplo Excel).
- Definición completa de articulaciones no lineales
-
Respuesta
There can be different reasons for an unsuccessful calculation due to an instable. On the one hand, this can indicate a “real” instability due to an overloading of the system. On the other hand, the error message can result from inaccuracies in the model. Below you find a possible procedure for discovering the reason for this instability.
First of all, you should check if there are errors in the model. For example, you can calculate the structure only with its self-weight in a load case according to the linear static analysis. If results are displayed afterwards, the structure is stable concerning the model. If this is not the case, the most common cases are the following (see Video 1):
- Supports are missing or have been defined incorrectly
- Members are twisted about their own axis (torsional releases are defined at both member ends)
- Members are not connected with each other (Tools --> Model Check)
- Nodes seem to be in the same place, at a closer look they deviate minimally from each other (common cause at CAD import, Tools --> Model Check)
- Member end releases/line hinges cause a "chain of releases"
- Stiffening of the structure is not sufficient
- Failure of nonlinear structural elements (for example tension members)
Figure 2 shows the latter point. You can see a hinged frame which is stiffened by tension members. Due to the column contractions as a result of the vertical loads the tension members receive minor compressive forces during the first calculation. They are removed from the structure (because only tension can be absorbed). During the second calculation, the model is then unstable without these tension members. There are several ways to solve this problem. You can assign a prestress (member load) to the tension members to "eliminate" the minor compressive forces, allocate a little stiffness to the members (see Figure 2) or have removed the members successively during the calculation (see Figure 2).
The RF-STABILITY add-on module (RFEM) may be useful if you want to display graphically the reason for instability. Use the "Calculate eigenvector for unstable model ..." option (see Figure 3) to calculate supposedly unstable structures. On the basis of the structural data, an eigenvalue analysis is performed so that the instability of the structural component in question is displayed graphically.

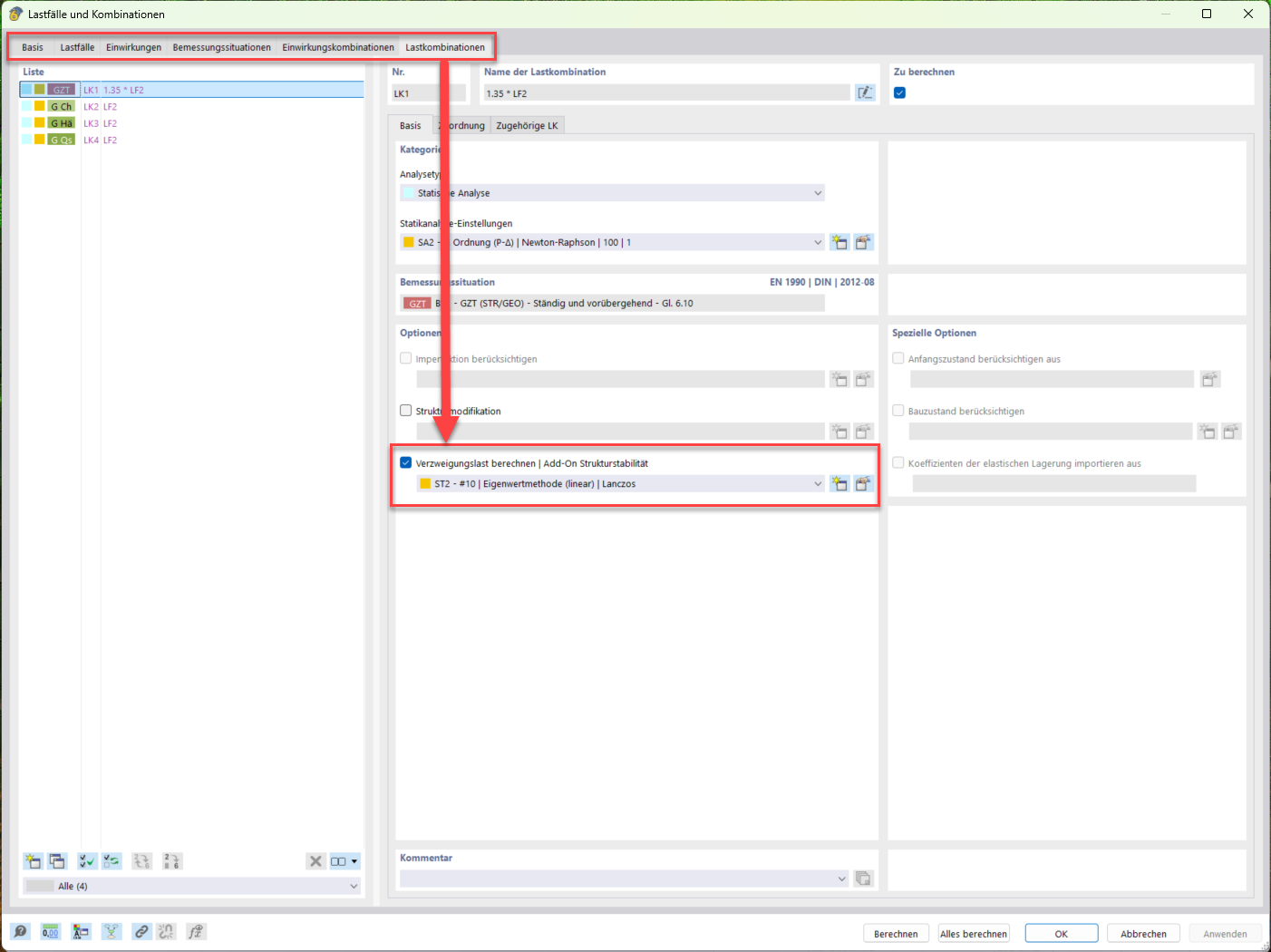

If load cases/load combinations can be calculated according to the linear static analysis and the calculation is only cancelled when performing the second-order analysis, it is mostly caused by a "critical load problem" (critical load factor less than 1.0). The critical load factor indicates the number by which the load must be multiplied so that the model under the associated load becomes unstable (buckling). It follows that a critical load factor less than 1.0 leads to an unstable structure. Only a positive critical load factor higher than 1.0 makes it possible that the loading due to specified axial forces multiplied by this factor results in buckling of the stable structure. To be able to determine the "weak point", we recommend the following procedure which requires the RSBUCK (RSTAB) and RF-STABILITY (RFEM) add-on module (see Video 2):
First of all, the load of the concerned load combination should be reduced until the load combination becomes stable. The load factor in the calculation parameters of the load combination is a useful tool here (see Video 2). This also corresponds to manually determining the critical load factor if the RSBUCK and RF-STABILITY add-on module is not available. Based on this load combination, you can then calculate the buckling modes in the RSBUCK and RF-STABILITY add-on module and display the results graphically. By displaying the results, you can detect the "weak point" in the structure and then optimize it systematically.
Attachments
Video 1-en.wmv (16.60 MB)
Video 2-en.wmv (18.98 MB)
-
Respuesta
For one thing, there is a zip archive with examples and help files available for download on our product page of RF-COM, which can be found at:
https://www.dlubal.com/en/products/rfem-and-rstab-add-on-modules/others/rf-com
The archive can be found on the left in the box labeled "help files and example macros" by clicking "Download".
In the newer versions of RFEM, there is also an SDK folder in the "Dlubal" folder. It is located under "C:\Users\Public\Documents\Dlubal" in the standard installation. It contains additional and newer help files.
-
Respuesta
In this case, use the RUS tool for transferring the software license.
The link for downloading the RUS tool as well as detailed instruction is available in the document "REHOSTING".
