Software para el cálculo y dimensionamiento de grúas y caminos de rodadura para grúas puente

Software para cálculo y dimensionamiento de grúas y caminos de rodadura para grúas puente

Gracias a la posibilidad del modelado en 3D, tanto RFEM como RSTAB son ideales para el cálculo de grúas. El análisis en detalle se apoya con funciones tales como la consideración de comportamientos no lineales en barras y articulaciones, cables de poleas, etc.

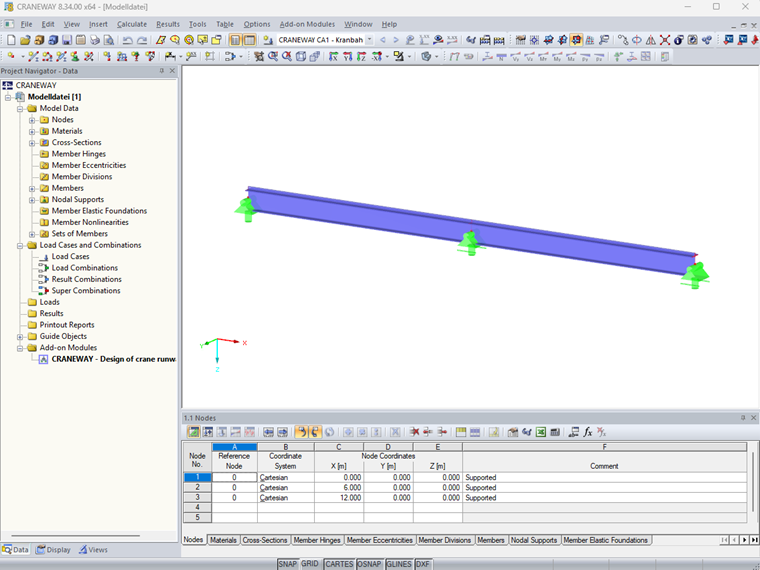

Con el programa independiente CRANEWAY es posible diseñar caminos de rodadura para vigas carril para puentes grúa (grúas viajeras) y puentes grúa suspendidos según EN 1993-6, incluyendo todos los cálculos requeridos.

Análisis y dimensionamiento de estructuras por elementos finitos

El software RFEM 6 de análisis de estructuras es la base de un sistema de software modular. El programa principal RFEM se utiliza para definir estructuras, materiales y cargas para sistemas estructurales planos y espaciales compuestos por placas, muros, láminas y barras. El programa también le permite crear estructuras mixtas, así como modelar elementos sólidos y de contacto.

Programa principal RFEM 6

Software de análisis de estructuras de barras

El software de análisis de estructuras de barras RSTAB 9 tiene una gama de funciones similar al software RFEM de análisis de estructuras por elementos finitos. Debido a la especialización en pórticos y cerchas, RSTAB es incluso más fácil de usar y ha sido la primera opción para los ingenieros de estructuras durante años cuando se trata de modelos estructurales de barras puras.

Programa principal RSTAB 9

Simulación de flujos de viento y generación de cargas de viento

El programa independiente RWIND 2 está recomendado para estructuras complejas. Este programa simula flujos de viento alrededor de estructuras por medio de un túnel de viento digital.

Las cargas de viento generadas que actúan sobre esos objetos se pueden importar a RFEM y RSTAB.

Programa de simulación de viento RWIND 2

Diseño de grúas

Los complementos y módulos adicionales de la industria de las estructuras de acero son adecuados para el análisis estructural de grúas.

Estructuras de acero

cálculo de vigas carril para grúas

El programa independiente CRANEWAY permite el cálculo de vigas de puentes grúa o puentes grúa suspendidos según EN 1993-6.

Programa CRANEWAY

Interfaces para el intercambio de datos

El software de análisis de estructuras proporcionado por Dlubal se puede integrar sin problemas en el proceso del Modelado de información de la construcción (BIM). El gran número de interfaces asegura el intercambio de datos de modelos de edificios digitales con RFEM o RSTAB .

El servicio web (interfaz programable) se puede usar para leer o escribir datos desde/hacia RFEM y RSTAB .

Soporte y formación

El servicio al cliente es uno de los pilares fundamentales de la filosofía de empresa de Dlubal. Le proporcionamos todo el apoyo que necesite para completar su trabajo diario.

Proyectos de clientes | Grúas y caminos de rodadura para grúas puente

Puente grúa en el puerto de Mannheim, Alemania

El puente con fecha de construcción de 1924 tuvo que ser equipado con una nueva grúa superior.

Al no existir planos ni documentos estáticos, el puente tuvo que ser rediseñado completamente.
