Con el software de Dlubal, puede modelar, analizar y dimensionar de manera eficiente cualquier tipo de estructura de soporte fotovoltaico y sistemas de montaje. Desde la determinación de las cargas hasta la verificación de las partes de acero, aluminio y hormigón, todos los pasos están integrados en un entorno coherente para un diseño conforme con la normativa.
Descubra el sistema modular de Dlubal Software para el diseño de estructuras solares y sistemas de montaje. Comience con el programa principal, agregue extensiones esenciales para sus tareas principales y mejore su flujo de trabajo con complementos recomendados.
La aplicación principal para el análisis integral y el cálculo de puentes de acero, hormigón armado y madera.
El programa principal RFEM 6 se utiliza para definir estructuras, materiales y cargas de sistemas estructurales planos y espaciales compuestos por láminas, paredes, láminas y barras.
RSTAB 9 es un software poderoso para el análisis y dimensionamiento de estructuras de barras, pórticos y cerchas tridimensionales.
Complementos esenciales para el análisis y diseño de estructuras de sistemas de energía solar y montajes
Complementos y programas opcionales que ofrecen capacidades adicionales de cálculo.
RWIND utiliza la tecnología CFD para simular flujos de viento en estructuras y transferir directamente las cargas de viento resultantes a RFEM o RSTAB para el análisis estructural.
Design and verify the entire supporting structure of your PV system – including stress analysis, joint design, and foundation checks.
Estructuras de uno o múltiples postes que elevan uno o más paneles sobre un poste central. Estos sistemas requieren controles estructurales precisos para el vuelco, la torsión y la presión del viento, especialmente para diseños elevados y ajustables.

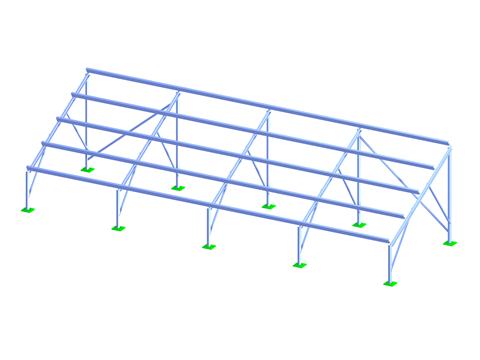

Sistemas de soporte robustos anclados directamente al suelo, generalmente utilizando pilotes hincados o cimientos de concreto. Ideales para grandes parques solares, estas estructuras se pueden modelar y optimizar fácilmente para resistir cargas de viento, nieve y sísmicas.
Adjuntos a techos planos o inclinados, estos sistemas ligeros deben tener en cuenta la capacidad de carga del techo, la succión del viento y la optimización del ángulo del panel. Incluyen opciones tanto fijas como lastradas adecuadas para varios tipos de techos.
Marcos de acero o aluminio de doble propósito que proporcionan refugio mientras soportan paneles solares. Estas estructuras de lados abiertos deben diseñarse para resistir cargas dinámicas, acumulación de nieve, y garantizar un drenaje efectivo.

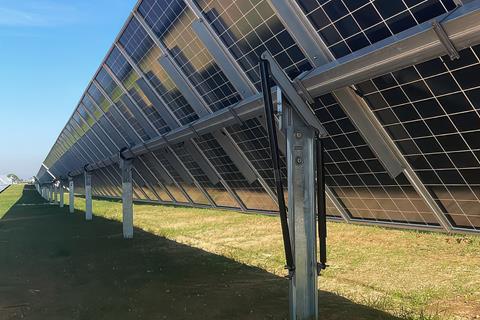

La empresa española Axial Structural Solutions, líder en el diseño y producción de sistemas estructurales fijos y seguidores solares para instalaciones fotovoltaicas, comparte con nosotros este proyecto desarrollado en RFEM.

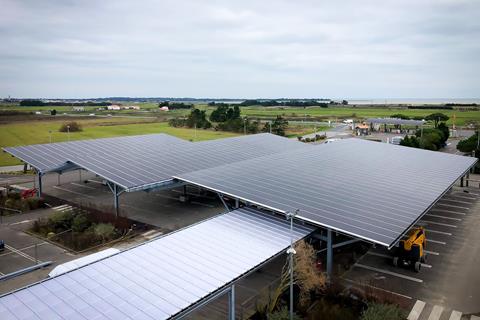

Un análisis estructural realizado por GH Hervouet evaluó la resistencia de las estructuras de techado a las tensiones mecánicas y climáticas. Los componentes metálicos fueron analizados utilizando el complemento Steel Design para garantizar la resistencia a la flexión, compresión y pandeo según el Eurocódigo 3 y el Anexo Nacional Francés.
El seguidor solar de KEYLIOS® es la primera solución completamente realizada por Nexans Solar Technologies, desde el diseño hasta la fabricación. La optimización y el control riguroso de los costos de producción llevaron a la elección del software RFEM, con el cual se diseñó la estructura del seguidor KEYLIOS®.

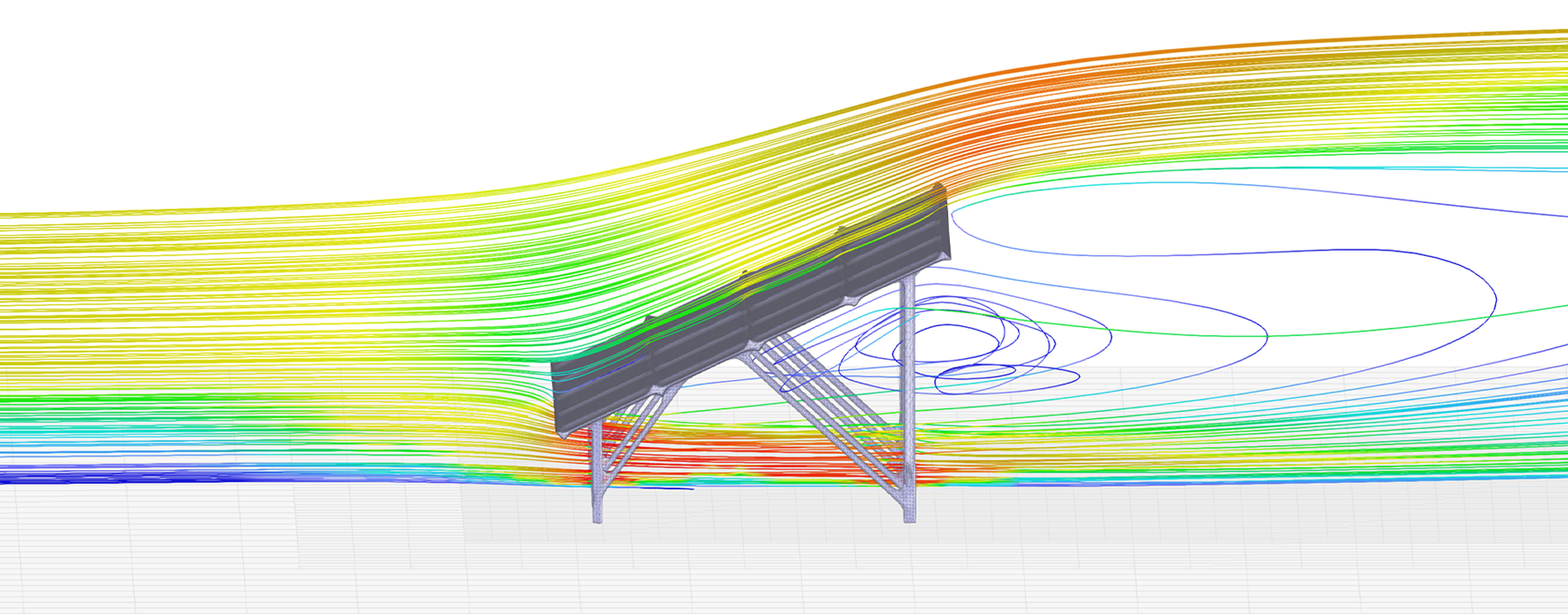

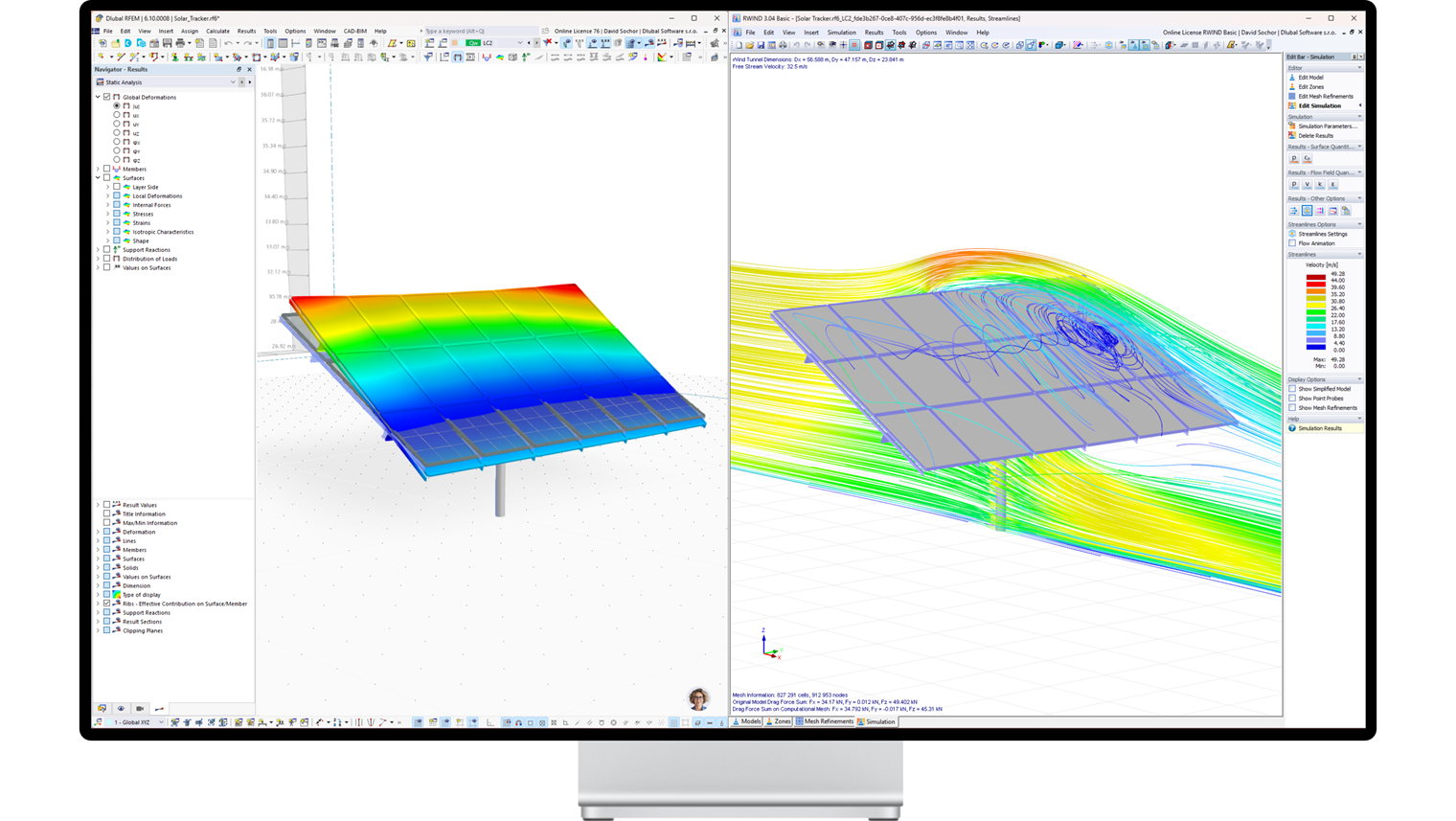

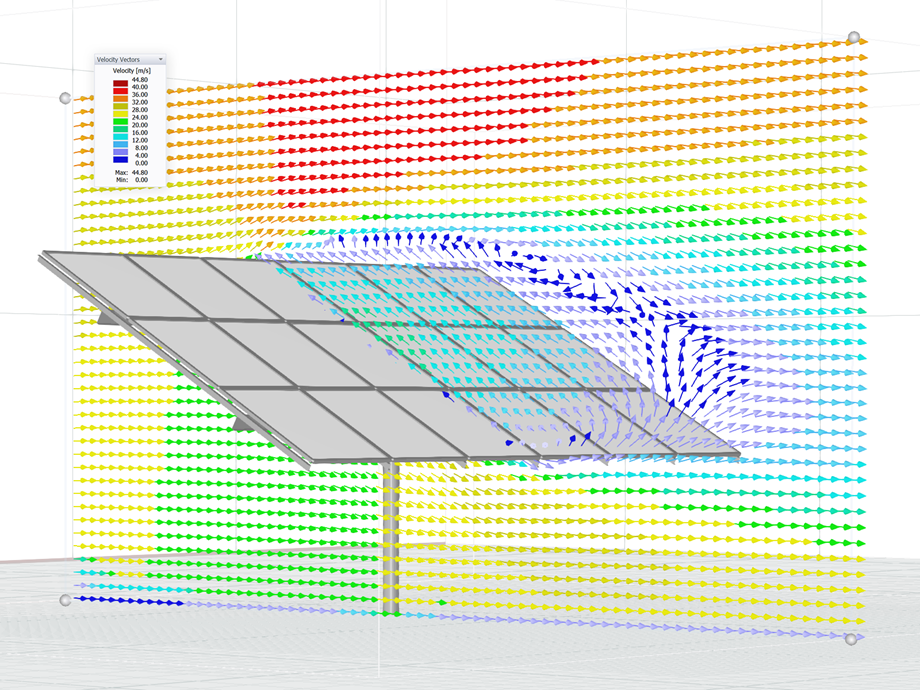

RWIND 3 simula el flujo de viento alrededor de conjuntos de paneles solares utilizando técnicas avanzadas de CFD, capturando efectos de presión localizados en los marcos de soporte y superficies. Estos resultados de cargas de viento se transfieren de manera nativa a RFEM 6, donde se aplican al modelo estructural para un análisis detallado de fuerzas internas, deformaciones y estabilidad general del sistema. Esto asegura un diseño fiable y optimizado de los sistemas de montaje bajo condiciones de viento realistas.
RFEM 6

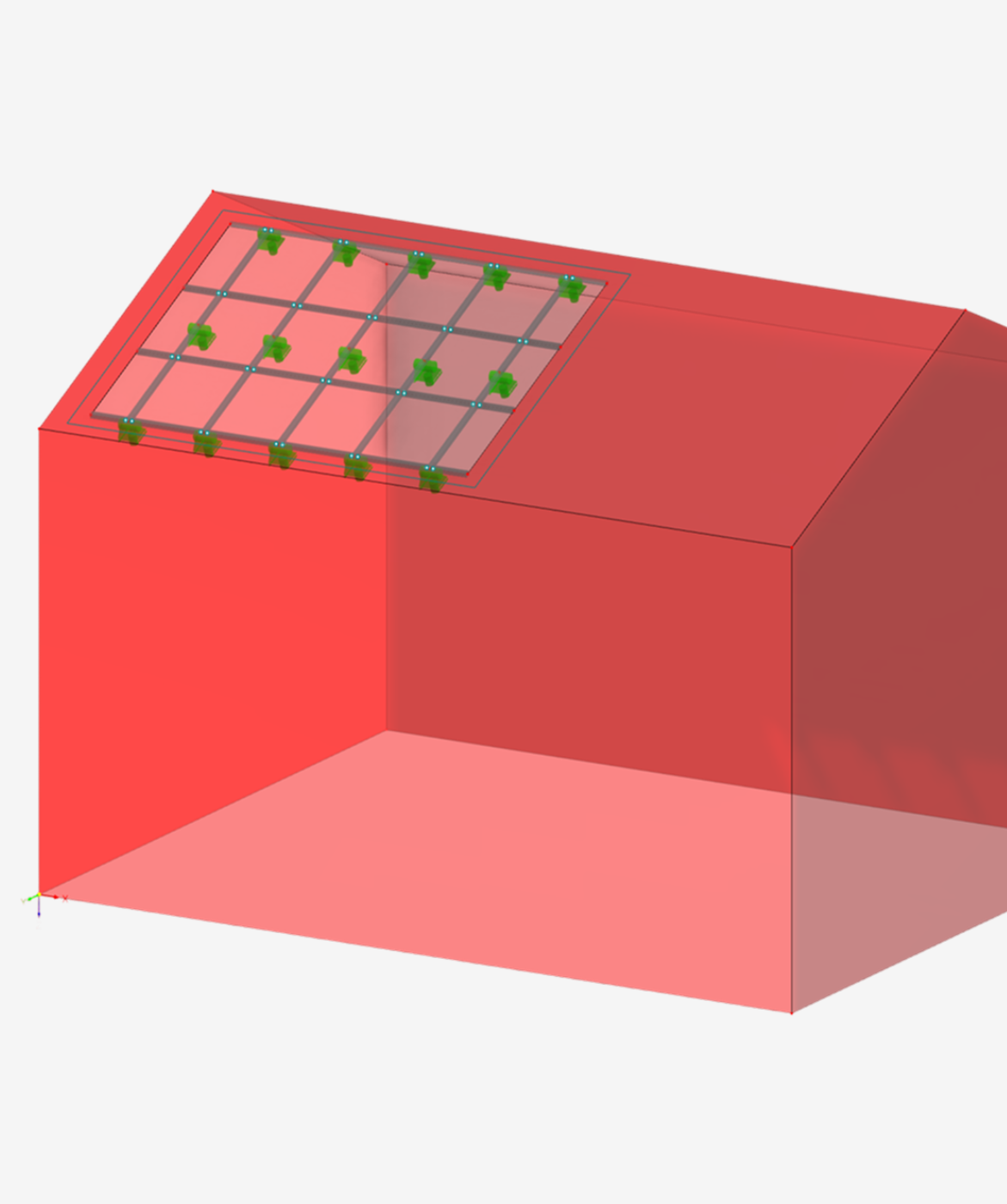

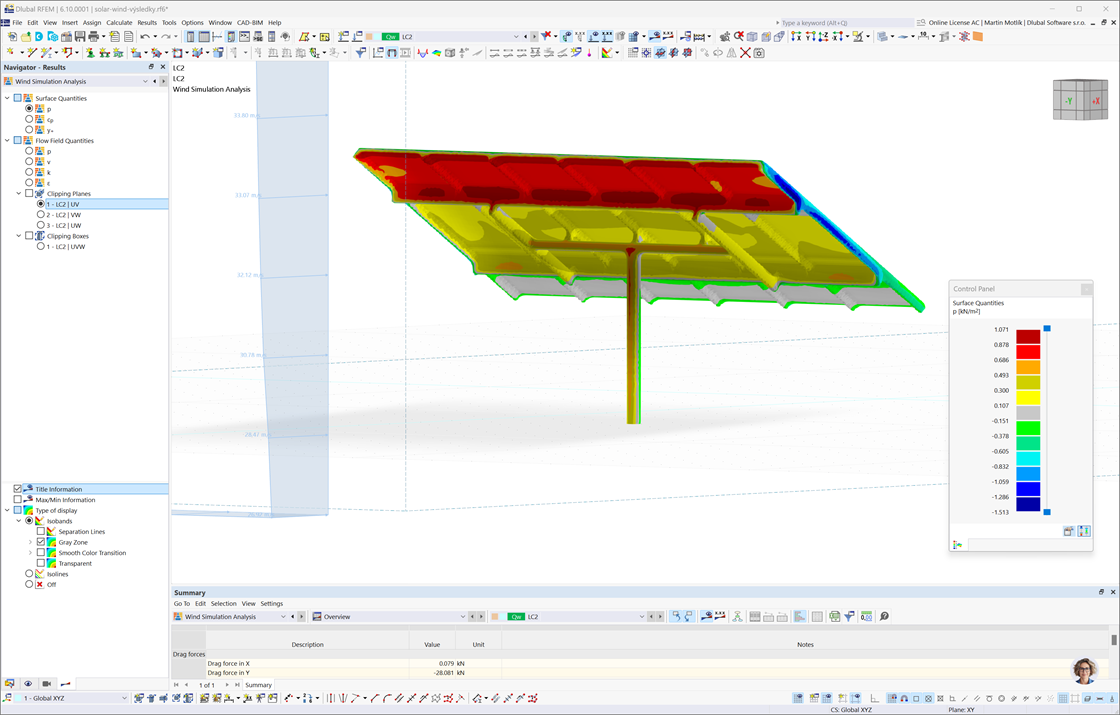

RFEM 6 importa campos de presión de viento generados en RWIND 3 a través de una simulación CFD integrada y los utiliza como casos de carga de viento para un análisis estructural detallado del modelo.
RWIND 3
Realiza simulaciones CFD del flujo de viento alrededor de estructuras solares y sistemas de montaje, proporcionando datos detallados de presión de viento que se pueden transferir directamente a RFEM 6 para un análisis preciso de cargas de viento y diseño estructural.
