Software de análisis y dimensionamiento de estructuras con cables y tensadas

Diseñe sus estructuras tensadas y con cables o sus subestructuras con el software de análisis y dimensionamiento de estructuras RFEM y RSTAB. Puede calcular los cables como pretensados o sin pretensado.

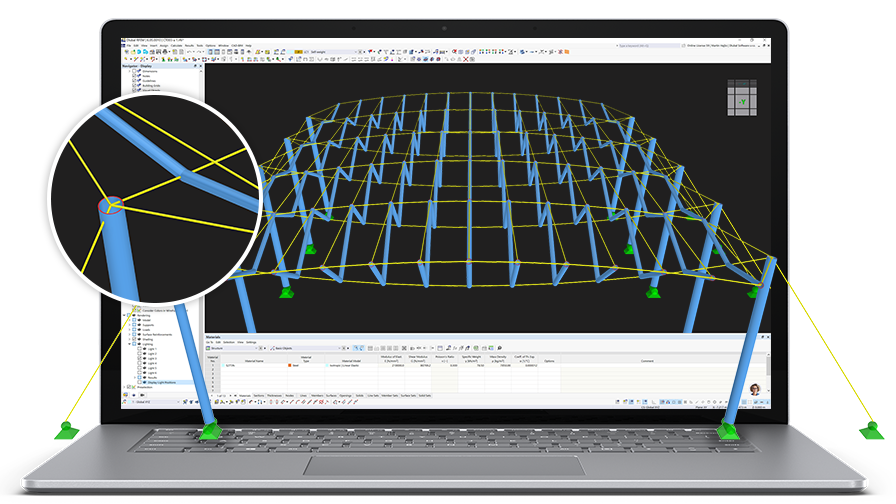

Use el módulo adicional RF-FORM-FINDING para RFEM para buscar la forma de la estructura con cables antes de realizar el cálculo. Además, es posible combinar los cables con barras, superficies y sólidos.

Análisis y dimensionamiento de estructuras 3D por elementos finitos

El software de análisis estructural RFEM representa la base de un sistema de software modular. El programa principal RFEM se utiliza para definir estructuras, materiales y cargas de sistemas estructurales planos y espaciales compuestos de placas, muros, láminas, cáscaras y barras. El programa permite también la creación de estructuras combinadas, así como el modelado elementos sólidos y de contacto.

Software RFEM del análisis estructural por el MEF

Análisis de estructuras de barras

El software de análisis y dimensionamiento de estructuras RSTAB contiene una gama similar de funciones como RFEM, con especial atención a las estructuras de barras, de celosía y de cerchas. Por lo tanto, es muy fácil de usar y durante muchos años ha sido la mejor elección para los ingenieros de estructuras.

Software de análisis estructural de barras RSTAB

Simulación de flujos de viento y generación de cargas de viento

Utilice el programa independiente RWIND Simulation para estructuras complejas. Este programa simula flujos de viento alrededor de estructuras por medio de un túnel de viento digital.

Las cargas de viento generadas que actúan sobre esos objetos se pueden importar a RFEM o RSTAB.

Más sobre RWIND Simulation

Búsqueda de forma de estructuras con cables y tensadas

El módulo adicional RF-FORM-FINDING busca las formas de estructuras con cables y tensadas. La forma se calcula mediante el equilibrio entre la tensión superficial y unas condiciones de contorno indicadas. El modelo pretensado se utiliza posteriormente como el estado inicial para todos los cálculos siguientes.

Módulo adicional RF-FORM-FINDING

Más módulos adicionales para cálculos de estructuras con cables y tensadas

Para el análisis y dimensionado de estructuras con cables y tensadas o sus subestructuras, encuentre más módulos adicionales útiles en el sector de las estructuras de acero así como también en el sector de las estructuras de aluminio y ligeras. Si quisiera realizar análisis dinámicos, utilice los módulos adicionales para análisis dinámicos y sísmicos.

Interfaces para el intercambio de datos

El software de análisis estructural proporcionado por Dlubal se puede integrar a la perfección en el proceso del Modelado de información de la construcción (BIM). Una variedad de interfaces le permite intercambiar datos desde los modelos de edificios digitales con RFEM o RSTAB.

Modelado de información de la construcción (BIM)

Soporte y formación

El servicio al cliente es uno de los pilares fundamentales de la filosofía de la empresa Dlubal Software. También le ofrecemos todo el soporte que necesite para su trabajo diario.

Proyectos de clientes de estructuras con cables y tensadas

Estructura de membranas tensadas para el "International Circus Festival of Italy", Italia

Durante veinte años, el Festival de Circo en Latina ha estado emocionando al público y ha reunido a los mejores artistas del mundo. Desde la primera actuación, el International Circus Festival of Italy, fundado por Giulio Montico y dirigido por su familia, ha podido presentarse a escala mundial. La carpa del circo construida en Latina permitió apreciar la calidad de los numerosos artistas que actúan allí.
Proyectos de clientes de estructuras con cables y tensadas

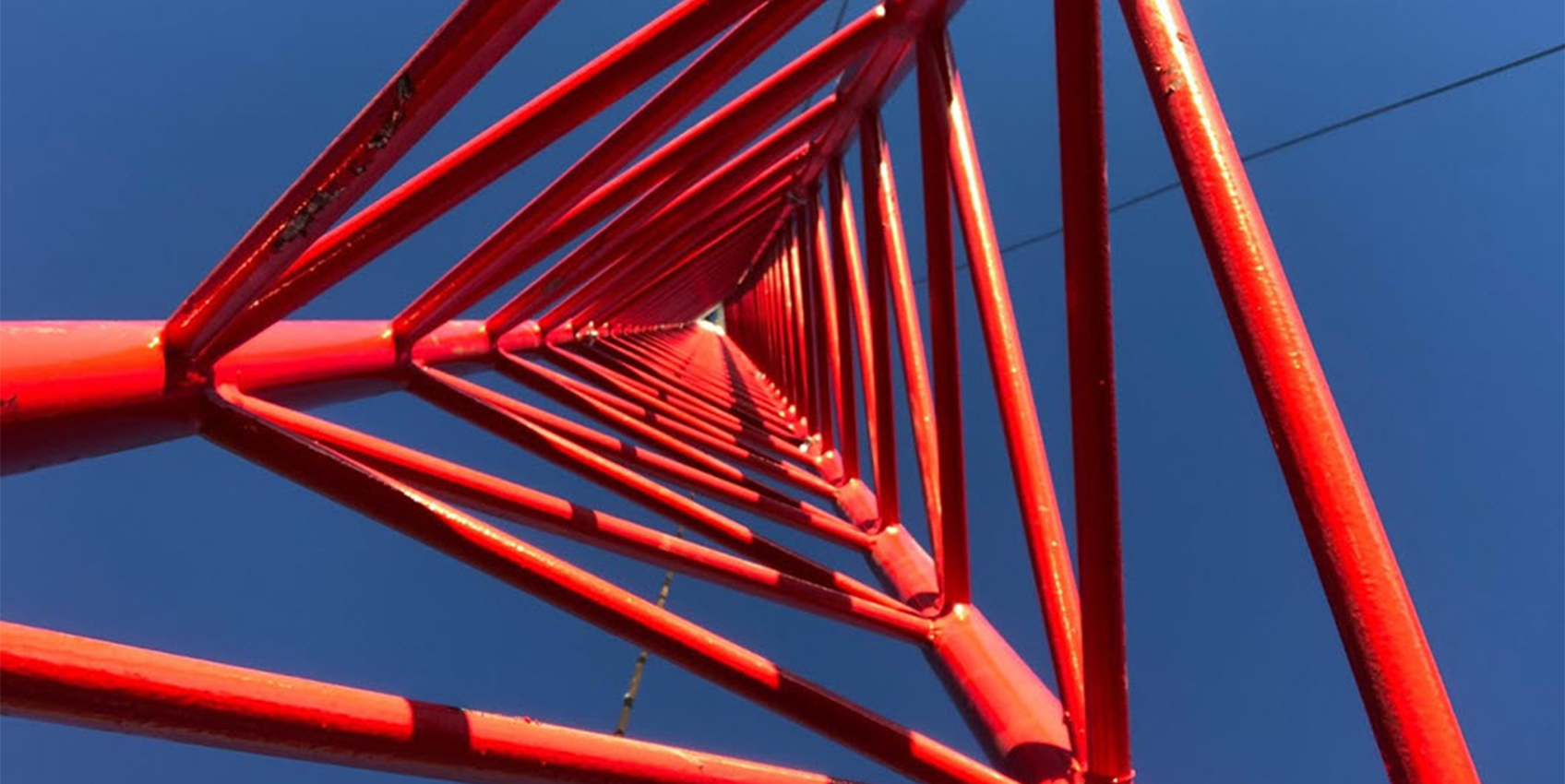

Mástil arriostrado para mediciones de rendimiento del viento en Andalucía, España

Los mástiles arriostrados desmontables no sólo se utilizan con fines de telecomunicaciones, sino también para recopilar datos del viento con el fin de evaluar la rentabilidad de un parque eólico planificado.
Proyectos de clientes de estructuras con cables y tensadas

Oxígeno en San José, Costa Rica

Un proyecto único llamado "Oxígeno" se encuentra actualmente en construcción en San Francisco de Heredia, San José, Costa Rica. El espacio recreativo y comercial, que mide casi 125.000 m², ofrece al visitante un ambiente relajado de compras en armonía con la naturaleza.
Proyectos de clientes de estructuras con cables y tensadas

Centro Kauffman para las artes escénicas en Kansas City, Missouri, Estados Unidos

El elemento arquitectónico más destacado del Centro Kauffman para las artes escénicas es el atrio de vidrio que conecta la entrada principal con las dos salas de eventos. La fachada de vidrio y la claraboya están soportadas completamente por la estructura de cables. El diseño se concibió como las cuerdas de violoncelo.
Proyectos de clientes de estructuras con cables y tensadas

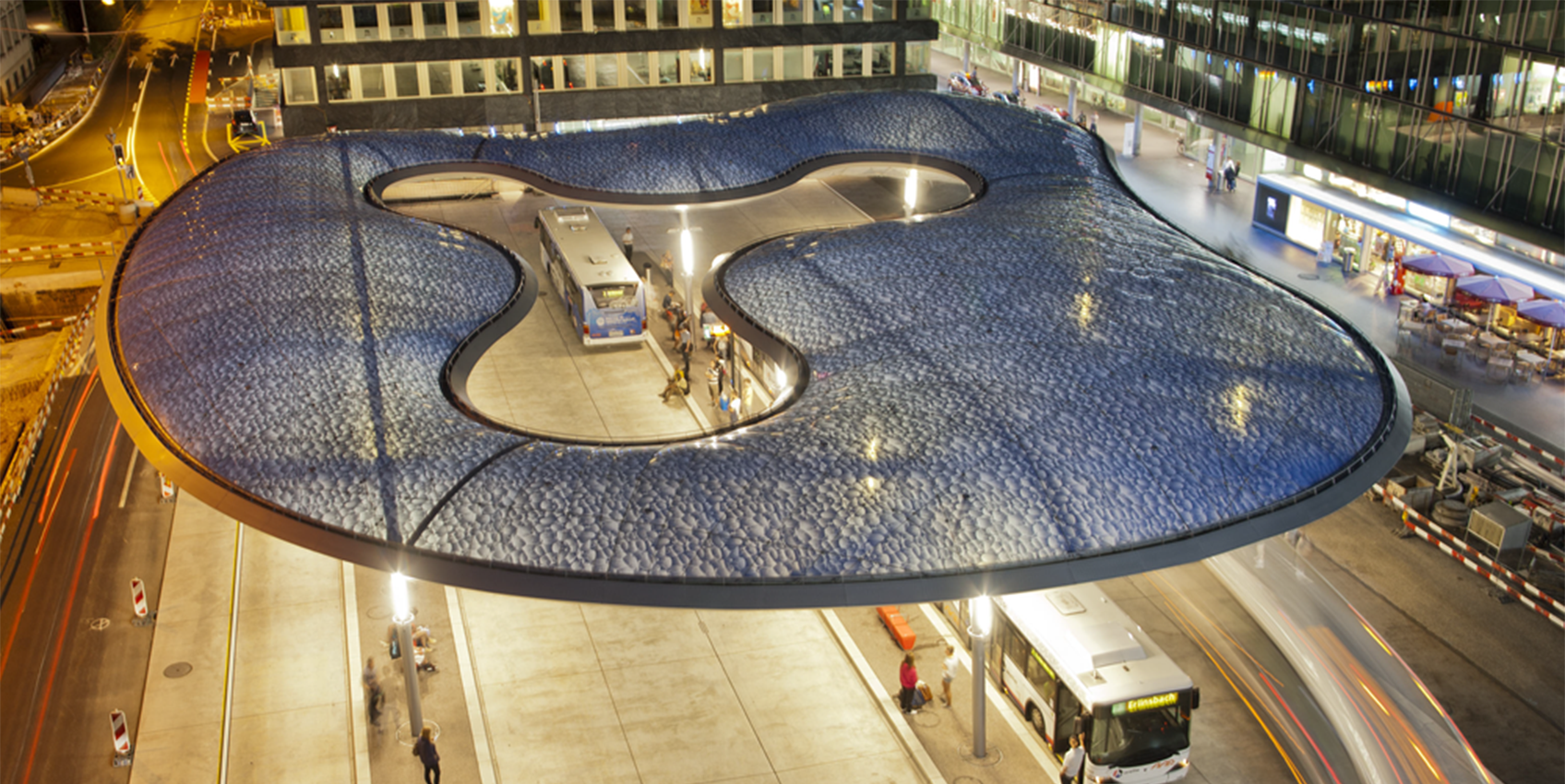

Nueva construcción para la Estación de autobuses de Aarau, Suiza

Una estructura única que cubre la estación principal de autobuses en la localidad suiza de Aarau se construyó a finales de 2013.
La cubierta tiene una forma de nube y contiene el cojín de cámara singular más grande del mundo. Tiene un volumen de 1810 m ³ y una superficie cubierta de 1070 m ² .
Proyectos de clientes de estructuras con cables y tensadas

Puente atirantado sobre el río Agger en Lohmar, Alemania

Desde mayo de 2013, un puente atirantado nuevo en forma de S serpentea a través del río Agger cerca de Lohmar, una ciudad en Alemania Occidental.
Debido a su forma curva, el puente, reflejando el curso del río, está perfectamente integrado en el paisaje.
Proyectos de clientes de estructuras con cables y tensadas

Nuevo puente colgante en Pitigala, Sri Lanka

En 2013, se realizó un proyecto muy especial en Pitigala, Sri Lanka. Se diseñó un puente, calculado y construido por 30 estudiantes que son parte de una universidad alemana llamada "Engineers Without Borders".
El puente de 30 metros de luz sobre el Bentara se construyó exclusivamente con mano de obra.
Proyectos de clientes de estructuras con cables y tensadas

Velero de nueva construcción "Alexander von Humboldt II"

En octubre de 2011, el velero "Alexander von Humboldt II" comenzó su servicio y ha estado conquistando los mares desde entonces.
El barco operado por la Fundación Alemana de Formación de Vela (DSST) es un barco aparejado con tres mástiles. Los mástiles y el casco están compuestos de acero.
Proyectos de clientes de estructuras con cables y tensadas

Skywalk Allgäu, un sendero por las copas de los árboles en Scheidegg, Alemania

Skywalk allgäu es un camino que conduce a través de las copas de los árboles de los Alpes de Allgäu, en el sur de Alemania.
La estructura de acero y madera del sendero aproximadamente a 1.000 m sobre el nivel del mar se compone de construcciones atirantadas de cables y puentes colgantes.
