RSECTION 1
Propiedades de secciones y análisis de tensiones
★
★
★
★
★
"¡Creo que los seminarios web de Dlubal y la amplia información en el sitio web son muy profesionales y realmente geniales!"
Dipl.-Ing. (FH) Johannes Hartmann
4. febrero 2021
Proyectos de clientes
El programa independiente RSECTION determina las propiedades de la sección para cualquier sección de pared delgada y maciza, realizando un análisis de tensiones.
RSECTION se puede conectar al software de análisis por elementos finitos RFEM y al software de análisis de estructuras RSTAB. Las secciones de RSECTION también están disponibles en la biblioteca de RFEM y RSTAB. De manera inversa, los esfuerzos internos de RFEM y RSTAB se pueden importar en RSECTION.
Puede introducir los datos gráficamente, en tablas, importando un archivo DXF o mediante un script.
1
Características
- Biblioteca extensible para propiedades de materiales
- Importación de archivos dxf
- Propiedades de secciones de paredes delgadas o macizas
- Propiedades eficaces de secciones que consisten en materiales diferentes
- Análisis de tensiones
- Scripting con JavaScript
- Interfaz con MS Excel para exportar tablas
- El informe
2
Entrada de datos

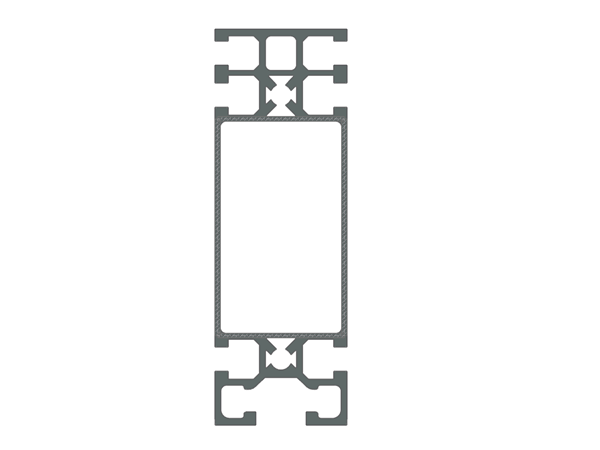

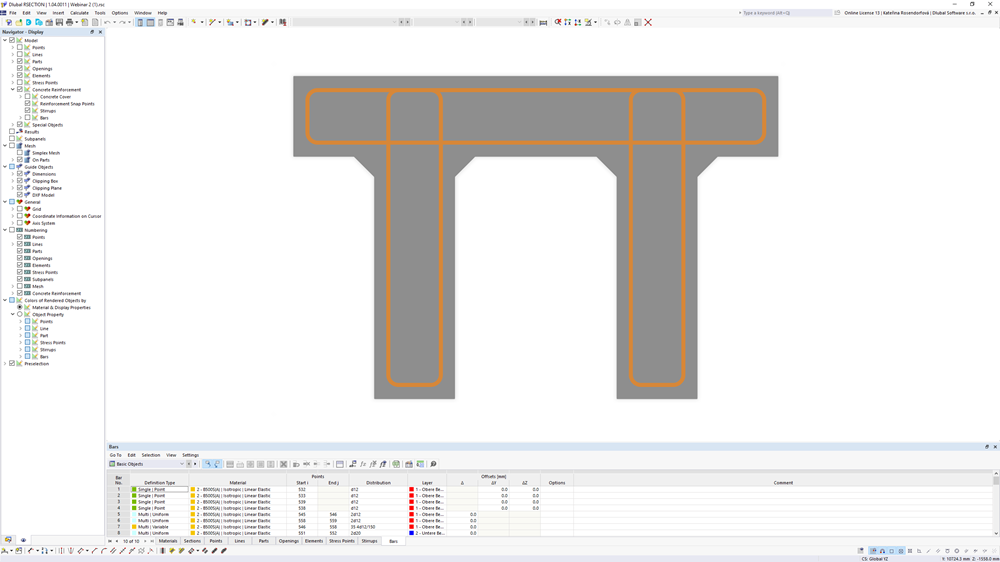

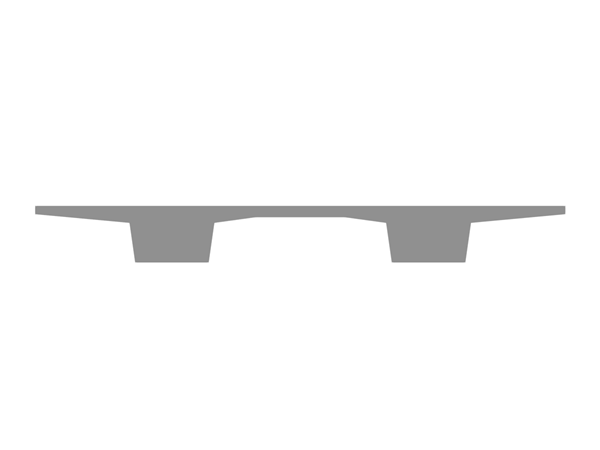

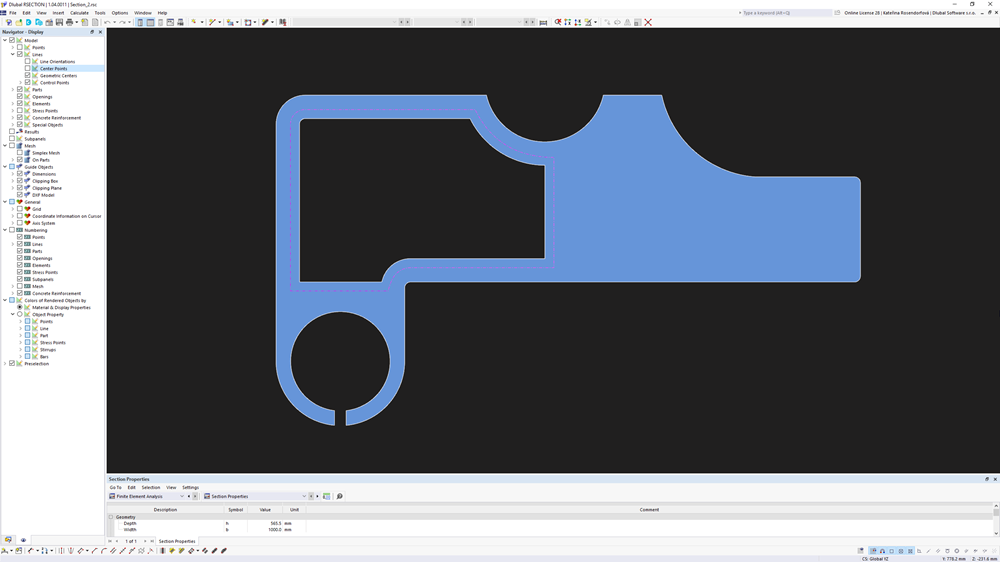

Las herramientas gráficas y funciones permiten modelar formas de secciones complejas de la manera habitual en común con los programas de CAD. La entrada de datos gráfica admite, entre otras cosas, la configuración de arcos, círculos, elipses, parábolas y NURBS. Alternativamente, es posible importar un archivo DXF para usarse como base para un modelado posterior. Es posible modelar una sección compuesta de diferentes materiales.

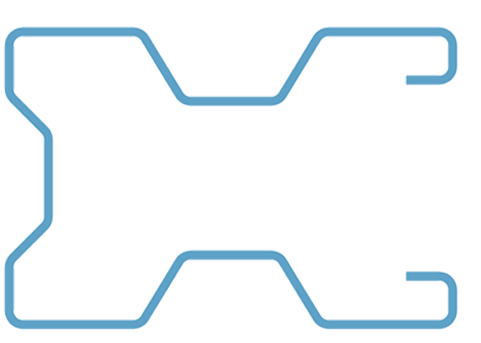

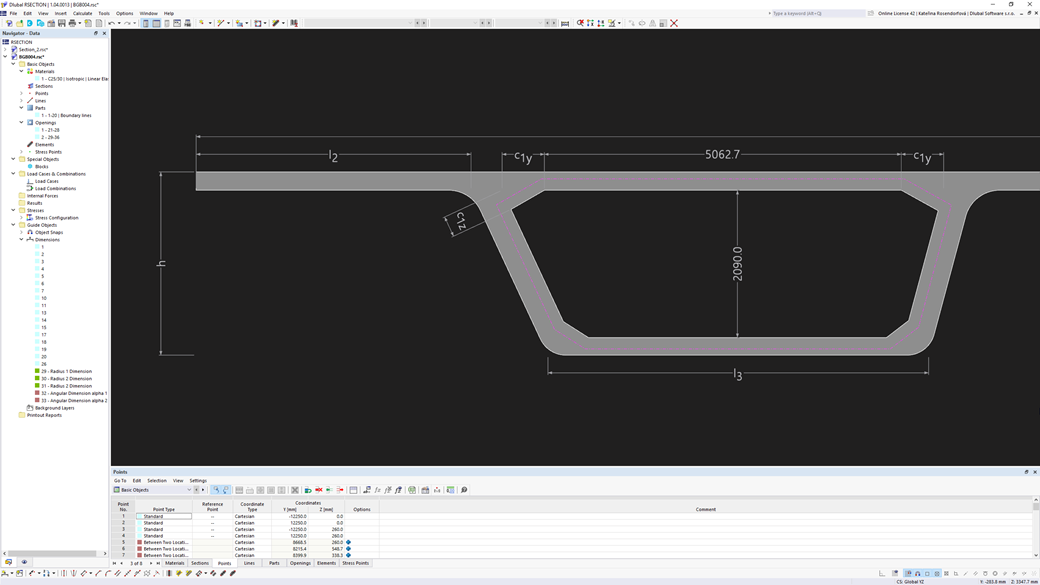

Además, una entrada parametrizada de datos permite introducir las dimensiones de la sección y los esfuerzos internos de tal manera que dependan de ciertas variables.
Todas las entradas de datos también se pueden hacer por medio de programación (scripts).
3
Cálculo
RSECTION calcula todas las propiedades relevantes de secciones incluyendo los esfuerzos internos límite plásticos. Para secciones compuestas de diferentes materiales, RSECTION determina las propiedades ideales de la sección.

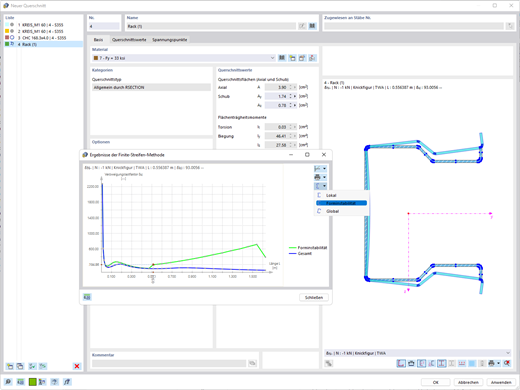

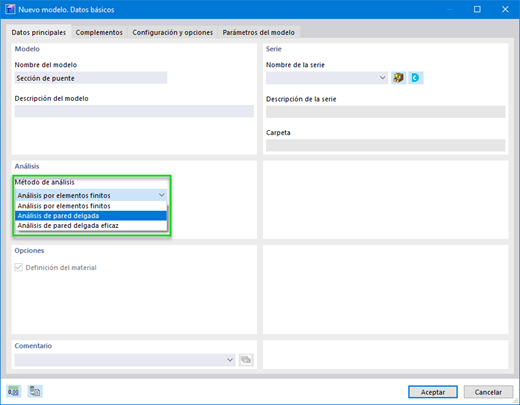

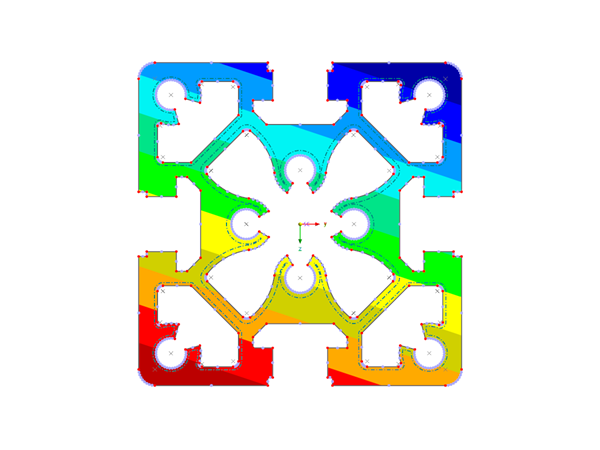

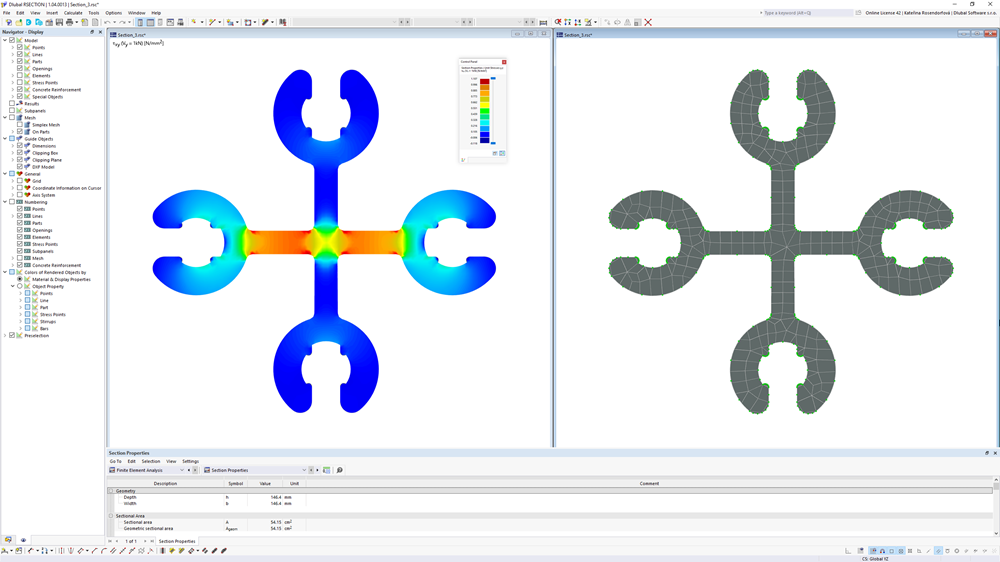

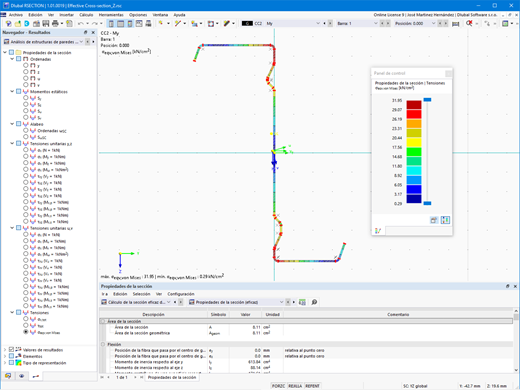

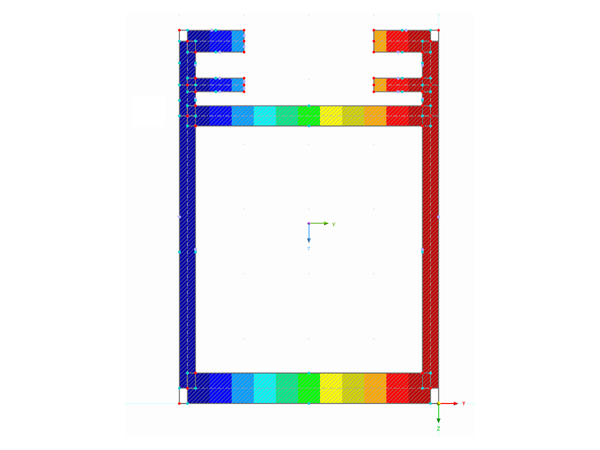

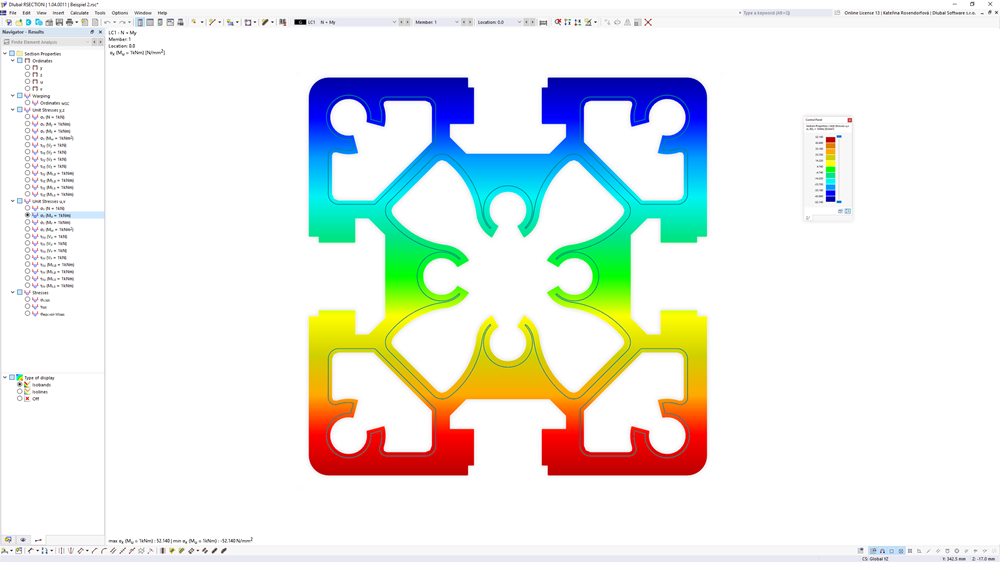

Se pueden calcular las tensiones del esfuerzo axil, los momentos flectores biaxiales y los esfuerzos cortantes, el momento torsor primario y secundario, así como el bimomento de alabeo para cualquier forma de sección. Las tensiones equivalentes se pueden determinar según los criterios de tensiones de von Mises, Tresca y Rankine.
4
Resultados

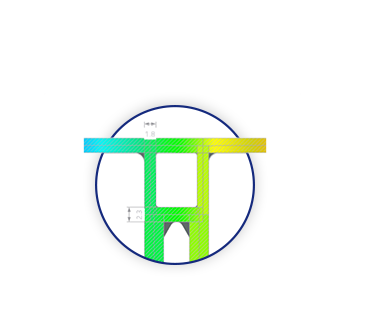

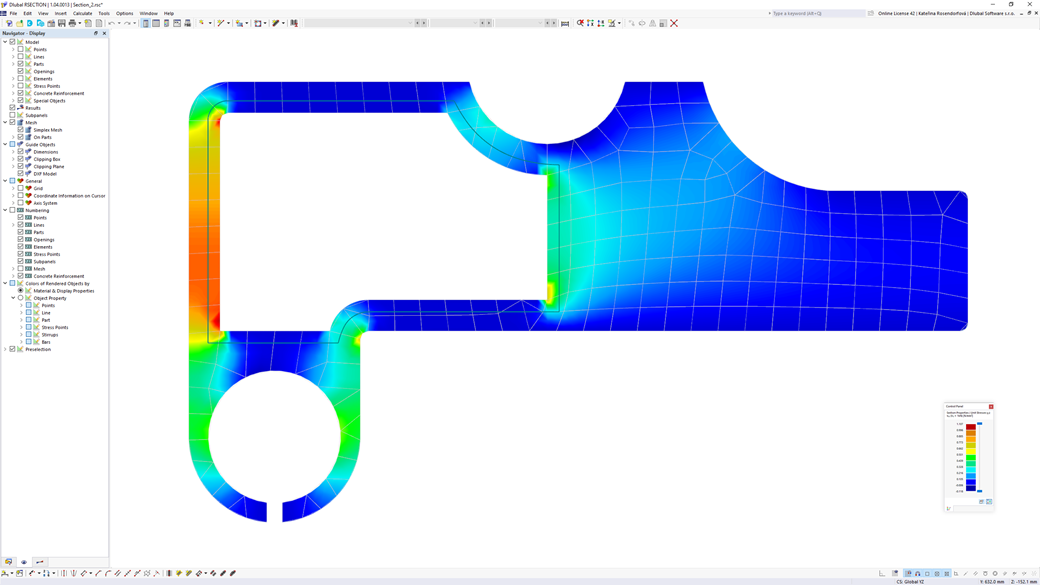

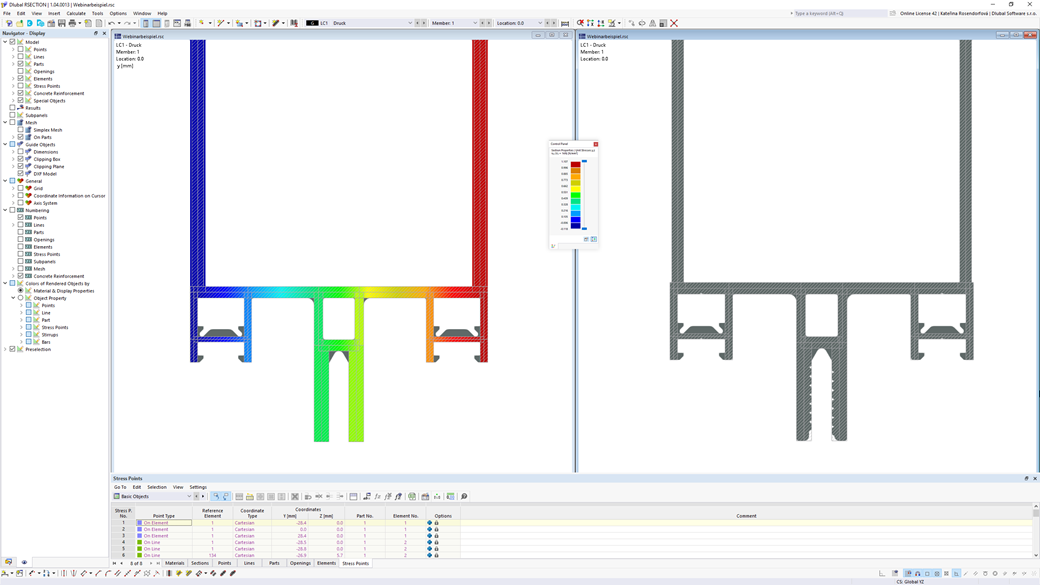

Todos los resultados se pueden evaluar y visualizar en una forma numérica y gráfica atractiva. Las herramientas de selección facilitan la evaluación precisa de los resultados.
El informe, disponible en español y otros idiomas, es consistente con las normativas más exigentes del software de análisis de estructuras de barras RSTAB y el software de análisis por elementos finitos RFEM. Las modificaciones de la sección se actualizan automáticamente.
