Software de análisis estructural para estructuras de madera

Análisis estructural de estructuras de madera

Los programas de análisis estructural RFEM y RSTAB son ideales para el análisis y diseño estructural de estructuras de madera bidimensionales o tridimensionales como B. Cerchas de madera, pórticos de madera, cerchas, madera laminada encolada, paneles sándwich de madera, muros de paneles de madera casas, puentes de madera, torres de madera, escaleras de madera.

Tanto si se trata de estructuras de pórticos como de elementos superficiales como paneles de madera contralaminada, tiene muchas opciones al diseñar estructuras de madera simples o complejas.

La combinación de madera laminada encolada y acero es ideal para muchos proyectos interesantes. La cubierta de membrana de la tribuna a orillas del Elba en Dresde para más de 200.000 invitados es un ejemplo de esto.

Con el programa de análisis estructural RFEM, el ingeniero estructural puede realizar análisis estructurales de forma eficaz en estructuras de membranas de madera y acero.

Proyecto de cliente | Cubierta de membranas

zapf & co. - Structural Engineering GmbH, Strausberg | www.zapf-co.de
Schoolhouse Champagne en Biel | © Josef Kolb AG |www.kolbag.ch
Muchos usuarios confían en los programas de análisis estructural RFEM (FEM) o RSTAB (estructuras en barras) para el cálculo y diseño de puentes de madera.

Los puentes de madera tienen una larga tradición y han gozado de una popularidad creciente, especialmente en los últimos años. Además del alto rendimiento, la eficiencia económica y la variedad de diseños, la sostenibilidad del material madera habla a favor de la construcción de puentes.

StructureCraft Builders Inc., Canadá | www.structurecraft.com
Proyecto de cliente | construcción en madera

Isenmann Ingenieur GmbH, Haslach/VS-Villingen, Alemania | www.isenmann-ingenieure.de

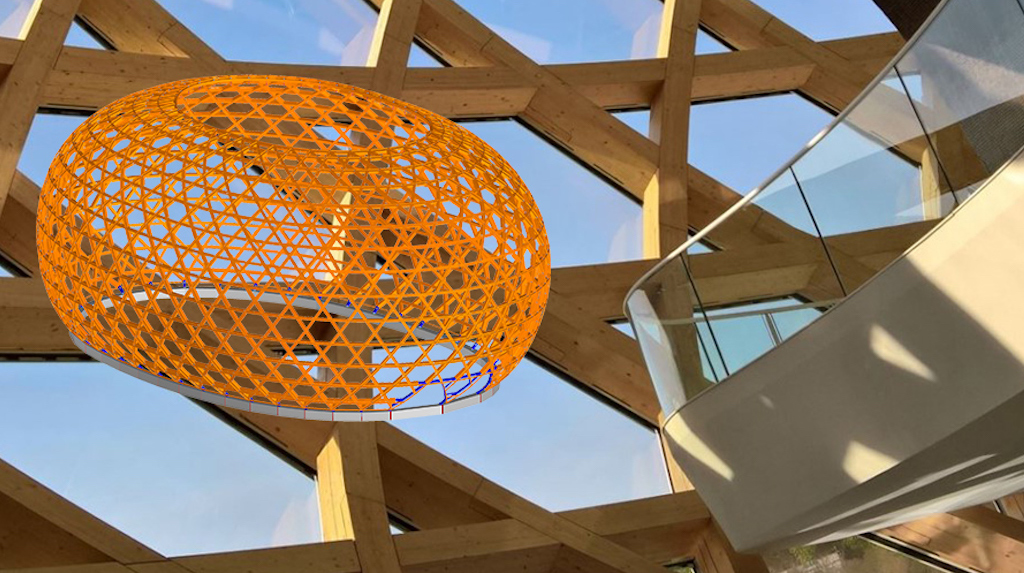

Proyecto de cliente | Estructura de la cúpula

CIMU - ILE DE SEGUIN, París | sblumer ZT GmbH, Austria | www.sblumer.com
Proyecto de cliente | Torre mirador

Ingenieurbüro Braun GmbH & Co. KG | www.braun-ing.de
Sala de conciertos al aire libre Mitava, Letonia | Rodentia SIA, Letonia | www.rodentia.lv
Proyecto de cliente | Edificios de madera y hormigón

Palazzo Meridia, Niza, Francia | Estudio de arquitectura, Francia | www.architecture-studio.fr
Destilería Macallan, Escocia | WIEHAG GmbH | www.wiehag.com

Análisis y diseño estructural de elementos finitos

El programa de análisis estructural RFEM es la base de una familia de programas modular. El programa principal se utiliza para definir estructuras, materiales y cargas para sistemas estructurales planos y espaciales compuestos por placas, muros, láminas y barras. Son posibles los sistemas mixtos así como el manejo de elementos sólidos y de contacto.

Programa principal RFEM

Software de análisis de estructuras de barras y entramados

El programa de estructura espacial RSTAB tiene un rango de funciones similar al del programa RFEM. Debido al corte especial para enmarcar las estructuras, es aún más fácil de usar y se usa a menudo para cálculos y diseños en construcciones de madera.

Programa básico RSTAB

Simulación de flujos de viento y generación de cargas de viento

El programa independiente RWIND Simulation se recomienda para estructuras complejas. Utilice este programa para simular el flujo de viento (túnel de viento digital) alrededor de edificios u otros objetos y generar cargas de viento, es decir, las fuerzas que actúan sobre estos objetos basadas en la dinámica de fluidos computacional (CFD).

Importe las cargas de viento generadas que actúan sobre estos objetos al software de análisis y diseño de estructuras RFEM o RSTAB.

Programa RWIND Simulation

Diseño de madera según varias normas

Los siguientes módulos adicionales realizan todos los cálculos típicos de estado límite, estabilidad y estado límite de servicio para madera.

RF-/TIMBER Pro (con protección contra incendios) | EN 1995-1-1 (Eurocódigo 5) y SIA 265 (norma suiza)
RF-/TIMBER AWC (con protección contra incendios) | ANSI/AWC NDS-2018 (normas de EE.UU.)
RF-/TIMBER CSA | CSA O86-14 (norma canadiense)
RF-/TIMBER NBR | NBR 7190:1997 (norma brasileña)
RF-/TIMBER SANS | SANS 10163-1:2003 y SANS 10163-2:2001 (normas de Sudáfrica)

Cálculo y diseño de superficies laminadas

El módulo adicional RF-LAMINATE determina la rigidez y conduce las comprobaciones de cálculo de tensiones y deformaciones de las superficies laminadas (por ejemplo, paneles de madera contralaminada).

Módulo adicional RF-LAMINATE

Cálculo de conexiones de madera

Numerosos módulos adicionales proporcionan opciones de diseño para uniones y conexiones de acero y madera.

Módulos adicionales para uniones y conexiones

Programas independientes RX-TIMBER

Los programas individuales RX-TIMBER realizan el cálculo de la capacidad de carga, el estado límite de servicio y la resistencia al fuego según el Eurocódigo 5.

Madera laminada encolada RX-TIMBER | Diseño de vigas de madera laminada encolada
RX-TIMBER DLT | Diseño de vigas continuas
Columna RX-TIMBER | Diseño de pilares de madera
RX-TIMBER Purlin | Diseño de correas de acoplamiento y vigas continuas
Estructura RX-TIMBER | Diseño de pórticos de tres bisagras con conexiones de esquina articuladas
Arriostramiento RX-TIMBER | Diseño de arriostramientos de rigidización
Cubierta RX-TIMBER | Diseño de cubiertas a un agua y a dos aguas

Interfaces para el intercambio de datos

El software de análisis estructural proporcionado por Dlubal se puede integrar a la perfección en el proceso del Modelado de información de la construcción (BIM). Una variedad de interfaces le permite intercambiar datos desde los modelos de edificios digitales con RFEM o RSTAB.

Modelado de información de la construcción (BIM)

Soporte y formación

El servicio al cliente es uno de los pilares fundamentales de la filosofía de la empresa Dlubal Software. También le ofrecemos todo el soporte que necesite para su trabajo diario.

Proyectos de clientes de estructuras de madera

Estructura de cubierta de membrana en las orillas del río Elba en Dresde, Alemania

Cada verano se celebran noches de cine y otros eventos a orillas del Elba en Dresde. Más de 200.000 visitantes durante todo el verano asisten a más de 55 películas y conciertos con artistas nacionales e internacionales.
Proyectos de clientes de estructuras de madera

Estructura de madera de cuatro pisos en St. Georgen, Alemania

La nueva ubicación del Grupo EGT en St. Georgen se ha diseñado para marcar tendencia al tener en cuenta tanto la eficiencia energética como la sostenibilidad. El nuevo edificio ovalado de cuatro pisos se compone principalmente de madera y se construyó en tan solo cuatro semanas.
Proyectos de clientes de estructuras de madera

Edificio de gran altura Le Haut-Bois en Grenoble, Francia

Dos edificios residenciales de 9 y 6 plantas, que incluyen 56 unidades en total, son los primeros en Francia en ser certificados pasivos a la altura de la planta 9. Los edificios, construidos con 1 500 m³ de madera revestida de zinc, son una obra maestra arquitectónica y un logro innovador para inspirar la sostenibilidad de la vivienda para la próxima década.
Proyectos de clientes de estructuras de madera

Cubierta de madera de la sala de conciertos al aire libre Mitava, Pasta Island, Jelgava, Letonia

Recientemente se ha construido una estructura de una cubierta de madera sobre un anfiteatro existente en Jelgava, Letonia. El proyecto ubicado en Pasta Island es un edificio multifuncional dedicado a actividades recreativas, culturales y sociales.
Proyectos de clientes de estructuras de madera

Almacén de la Biblioteca de la Universidad de Arkansas, Estados Unidos

Diseñado para almacenar casi 2 millones de volúmenes de bibliotecas y obras de arte, el almacén de la Biblioteca de la Universidad de Arkansas en Fayetteville fue construido con techos, muros y forjados de madera contralaminada (CLT), vigas, pilares y pórticos biarticulados de madera laminada encolada.
Proyectos de clientes de estructuras de madera

Edificio de oficinas y comercial Palazzo Meridia, Niza, Francia

El Palazzo Meridia en Niza es actualmente el edificio de oficinas de madera contralaminada (CLT) más alto de Francia. El cliente de Dlubal CBS-Lifteam fue responsable de la planificación, el suministro y la instalación de la estructura de madera.
Proyectos de clientes de estructuras de madera

Estación de montaña y valle del teleférico en el pequeño Cervino en Zermatt, Suiza

Después de dos años y medio de construcción, a finales de septiembre del 2018, se inauguró el teleférico más alto del mundo "Matterhorn glacier ride" (paseo glaciar del pequeño Cervino). El proyecto de 55 millones de francos suizos se desarrolló para aumentar la capacidad de los pasajeros del pequeño Cervino ("Klein Matterhorn") que se encuentra a una altitud de 3902 m.
Proyectos de clientes de estructuras de madera

Puente peatonal sobre el río Bow, Banff, Canadá

Este puente peatonal de madera esbelto fue construido sobre el río Bow en Banff. Con 4 m de ancho y 113 m de largo, el puente se completa con una luz despejada de 80 m, la cual es quizás la más larga de su tipo para un puente de madera.
Proyectos de clientes de estructuras de madera

Destilería Macallan, Escocia

En mayo de 2018, después de tres años de construcción, se completaron las instalaciones del famoso productor de whisky escocés Macallan. El edificio de la empresa tiene una espectacular estructura de la cubierta, la cual encaja perfectamente en el paisaje del entorno.
Proyectos de clientes de estructuras de madera

Estación de tren Abbey Wood, Londres, Reino Unido

Con la línea de la estación de tren en Reino Unido, está en curso uno de los proyectos de infraestructuras más grandes de Europa.
Los costes de construcción para la distancia total de 118 km ascienden a aproximadamente 21 millones de euros.
