Complemento para el análisis de estabilidad según el método de los valores propios y el método incremental
Estabilidad de la estructura | Características
- Cálculo de modelos compuestos de elementos de barras, láminas y sólidos
- Análisis no lineal de estabilidad
- Consideración opcional de los esfuerzos axiles del pretensado inicial
- Solucionadores de ecuaciones múltiples para el cálculo eficaz de varios modelos estructurales
- Optionale Berücksichtigung der Steifigkeitsänderungen über Einstellungen zur Strukturmodifikation
- Determinación del modo de estabilidad mayor que el factor de incremento de carga definido por el usuario (método del desplazamiento)
- Determinación opcional de las formas del modo de modelos inestables (para identificar la causa de la inestabilidad)

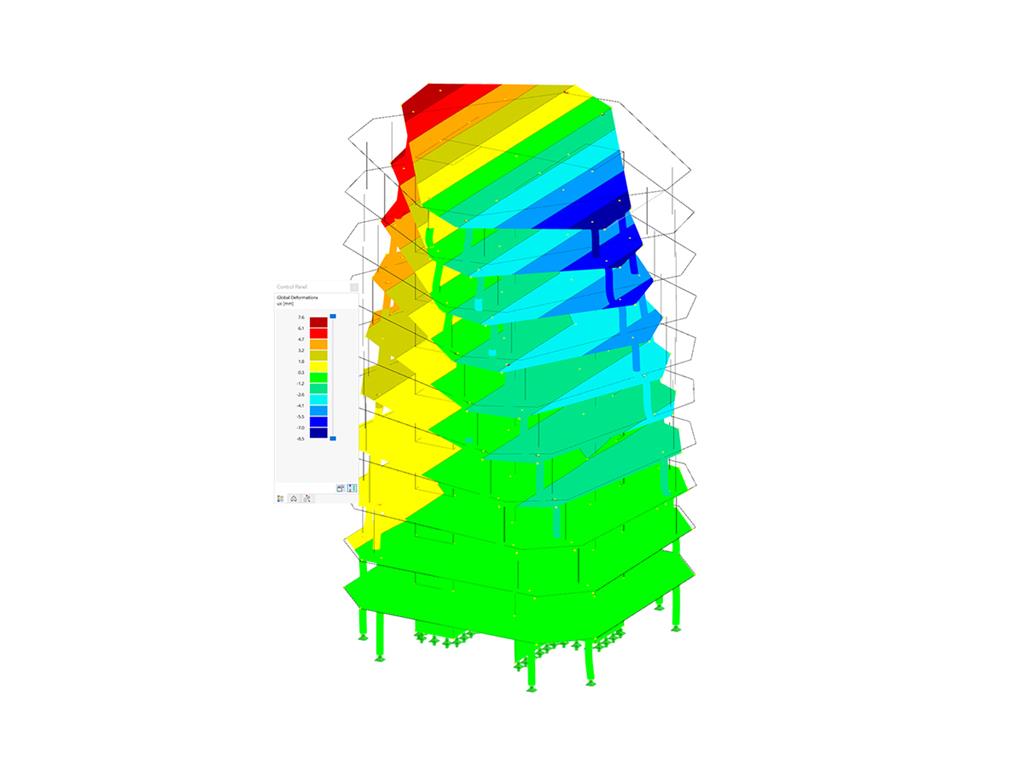

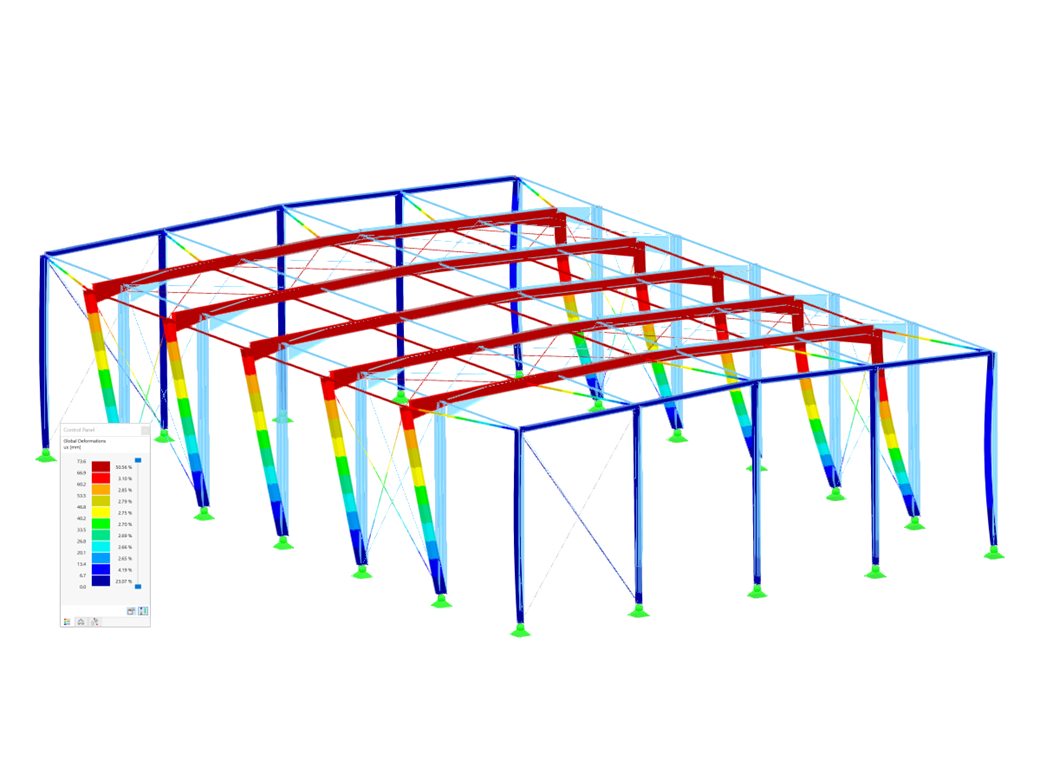

- Visualización del modo de estabilidad
- Base para la determinación de la imperfección
Estabilidad de la estructura | Entrada de datos

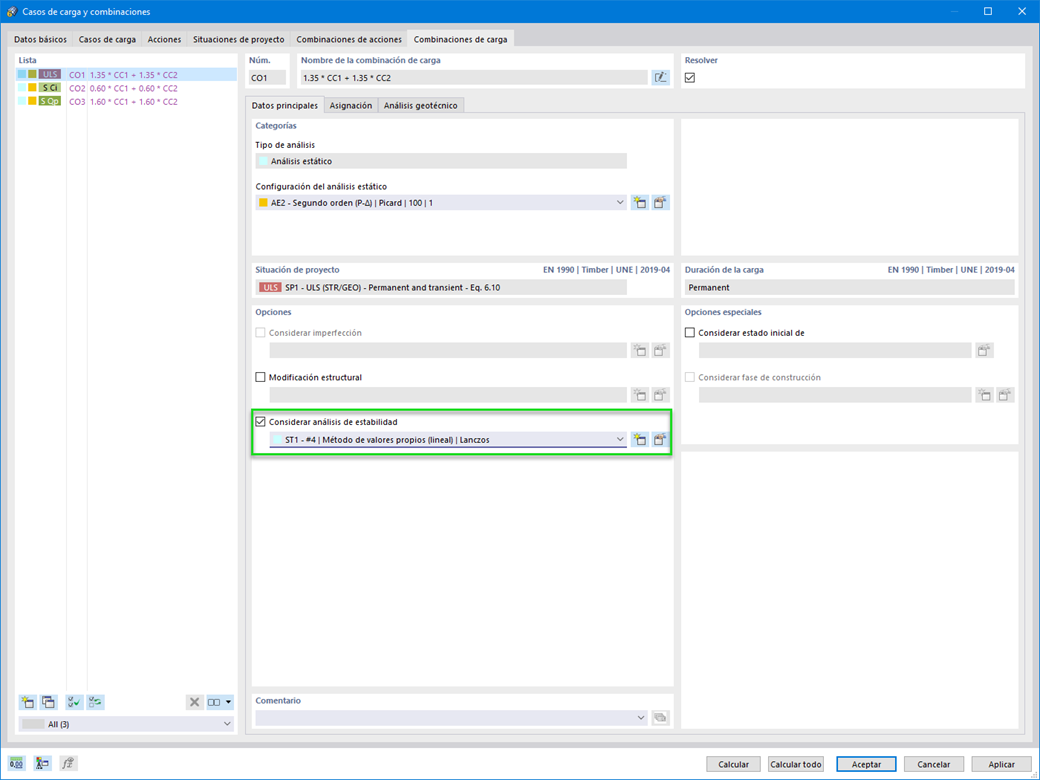

Si hay un caso de carga o una combinación de carga en el programa, se activa el cálculo de estabilidad. Puede definir otro caso de carga para considerar, por ejemplo, el pretensado inicial.
Para esto, debe especificar si desea realizar un análisis lineal o no lineal. Dependiendo del caso de aplicación, puede seleccionar un método de cálculo adecuado para determinar los valores propios. Las barras que no están integradas en superficies se visualizan generalmente como elementos de barras con dos nudos de elementos finitos. Con tales elementos, el programa no puede determinar el pandeo local de barras individuales. Es por eso que' tiene la opción de dividir las barras automáticamente.
Estabilidad de la estructura | Cálculo

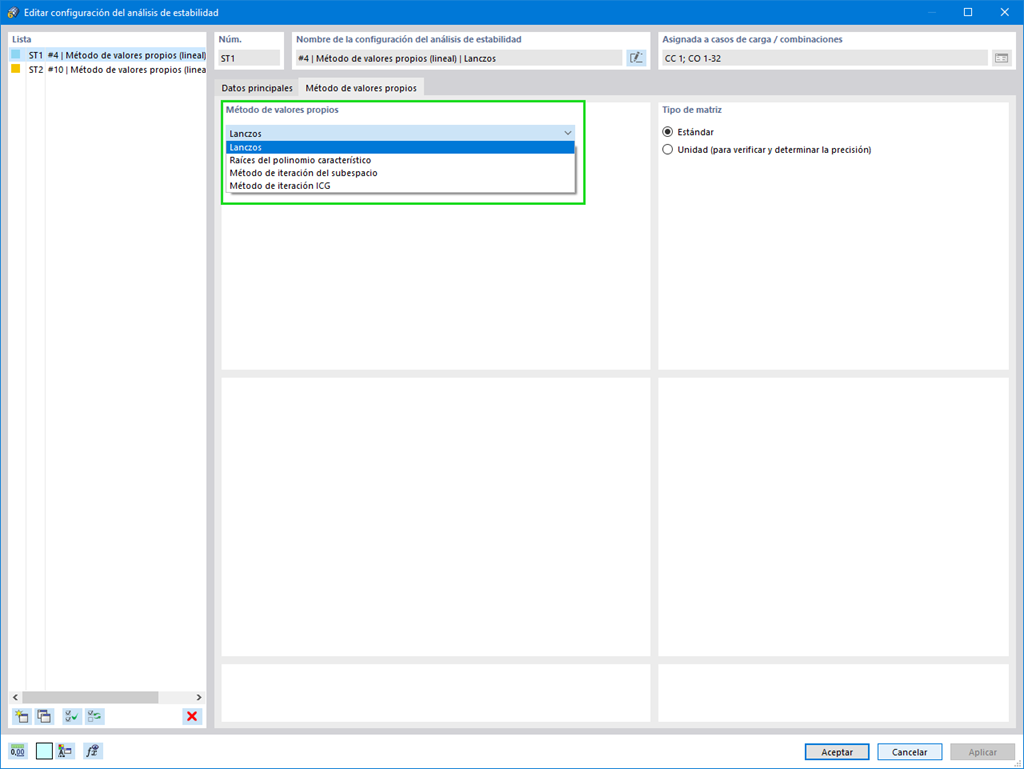

Puede seleccionar varios métodos que están disponibles para el análisis de valores propios:
- Lanczos (RFEM)
- Wurzeln des charakteristischen Polynoms (RFEM)
- Unterraum-Iterationsmethode (RFEM/RSTAB)
- Inverse Iteration mit Shift (RSTAB)
Mit dem Add-On Strukturstabilität können Sie auch das Inkrementalverfahren nutzen, um eine nichtlineare Stabilitätsanalyse durchzuführen. Diese Analyse liefert auch bei nichtlinearen Systemen wirklichkeitsnahe Ergebnisse.
El factor de carga crítica se determina aumentando gradualmente las cargas del caso de carga subyacente hasta que se alcanza la inestabilidad. El incremento de carga tiene en cuenta las no linealidades tales como barras defectuosas, apoyos y cimentaciones, así como las no linealidades del material. Nach der Laststeigerung können Sie optional am letzten stabilen Zustand eine lineare Stabilitätsanalyse durchführen, um die Stabilitätsfigur zu ermitteln.
Estabilidad de la estructura | Resultados

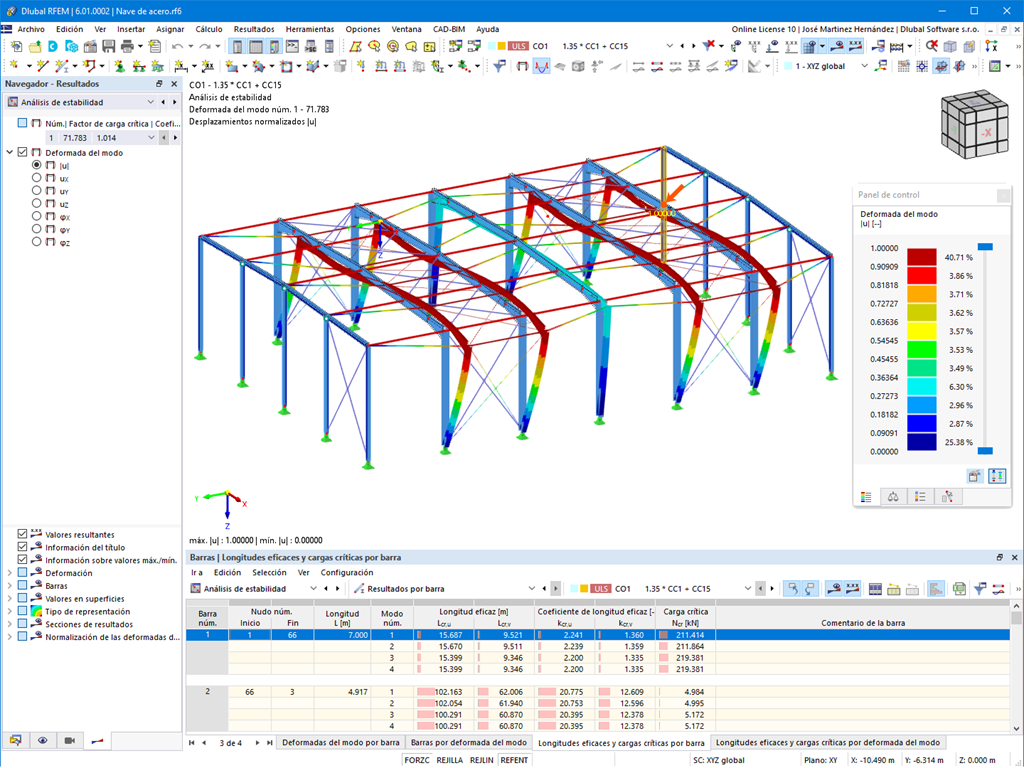

Como primeros resultados, el programa le presenta los factores de carga crítica. A continuación, puede realizar una evaluación de los riesgos de estabilidad. Para los modelos de barras, las longitudes eficaces resultantes y las cargas críticas de las barras se muestran en tablas.

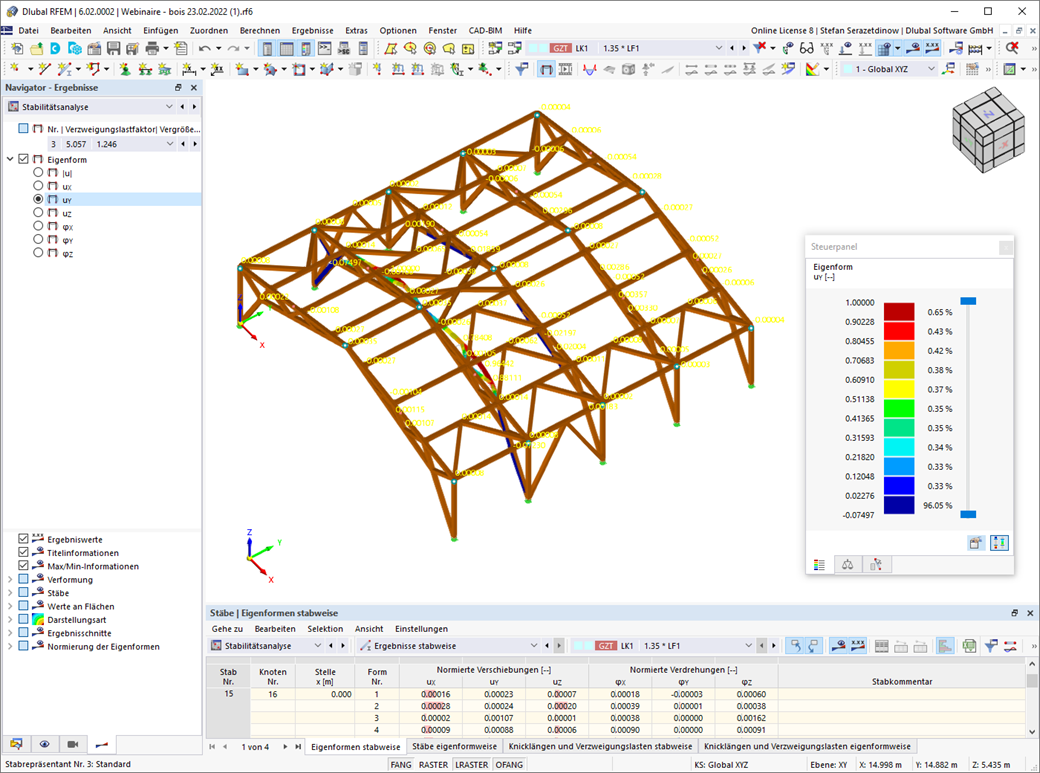

Use la siguiente ventana de resultados para comprobar los valores propios normalizados ordenados por nudo, barra y superficie. El gráfico de valores propios le permite evaluar el comportamiento de pandeo. Esto hace que sea más fácil para usted tomar contramedidas.
