Análisis tensión-deformación para RSTAB 9

• Optimización de la sección.
• Transferencia de las secciones optimizadas a RFEM/RSTAB
• Cálculo de cualquier sección de pared delgada de RSECTION
• Representación del diagrama de tensiones en una sección
• Determinación de las tensiones normales, tangenciales y equivalentes
• Salida de los componentes de las tensiones para los tipos de esfuerzos internos de barras individuales
• Representación detallada de las tensiones en todos los puntos de tensión
• Determinación del Δσ mayor para cada punto de tensión (p. ej. para el cálculo frente a la fatiga)
• Visualización en color de tensiones y razones de cálculo para una vista general rápida de zonas cruciales o sobredimensionadas
• Salida de listas de piezas

Después de completar el dimensionamiento, el programa proporcionará resultados dispuestos claramente. Así, el programa le muestra las tensiones máximas y las razones de tensiones resultantes ordenadas por sección, barra/superficie, sólido, conjunto de barras, posición en x, etc. Además de los valores de los resultados en tablas, el complemento le muestra el gráfico de la sección correspondiente con los puntos de tensión, diagramas de tensión y sus valores. Puede relacionar la razón de tensiones con cualquier tipo de tensión. La posición activada se resalta en el modelo de análisis de RFEM/RSTAB.

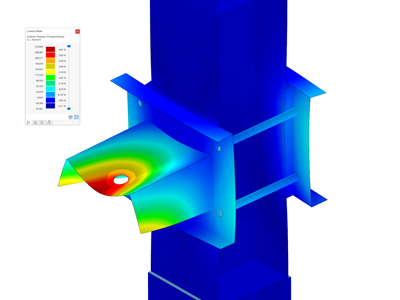

Además de la evaluación tabular, el programa te ofrece aún más. También puede comprobar gráficamente las tensiones y las razones de tensiones en el modelo de RFEM/RSTAB. Es posible ajustar los colores y valores individualmente.

La representación de los diagramas de resultados de una barra o conjunto de barras le permite una evaluación específica. Para cada posición de cálculo, puede abrir el cuadro de diálogo respectivo para comprobar las propiedades de la sección relevantes para el cálculo y los componentes de tensión de cualquier punto de tensión. Finalmente, tiene la opción de imprimir el gráfico correspondiente, incluyendo todos los detalles.
