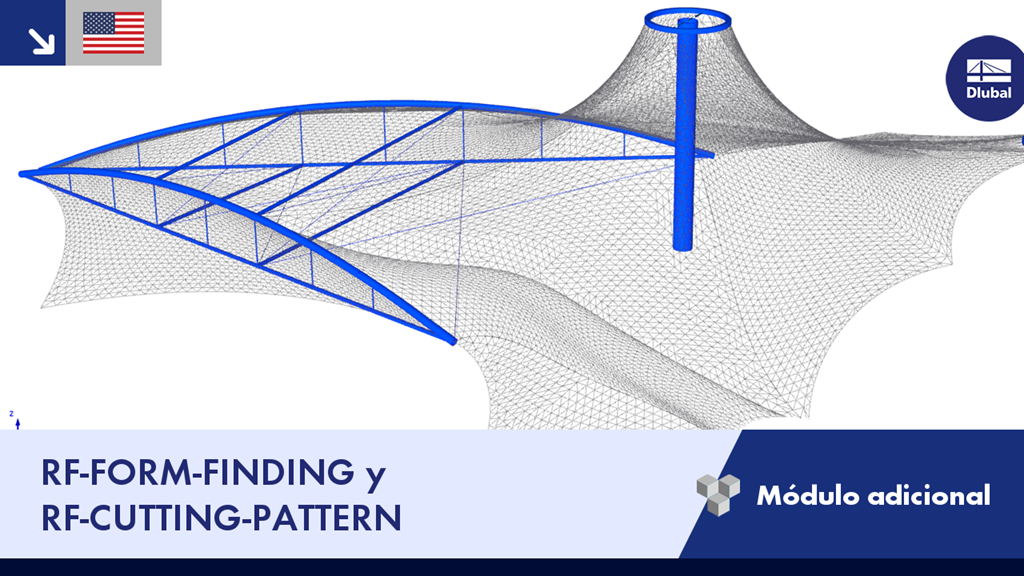

Dlubal RFEM 5 - Módulos adicionales: RF-FORM-FINDING & RF-CUTTING-PATTERN

El cumplimiento de los códigos de construcción, como el Eurocódigo, es esencial para garantizar la seguridad, la integridad estructural y la sostenibilidad de los edificios y estructuras. La dinámica de fluidos computacional (CFD) juega un papel vital en este proceso al simular el comportamiento de los fluidos, optimizar los diseños y ayudar a los arquitectos e ingenieros a cumplir con los requisitos del Eurocódigo relacionados con el análisis de carga de viento, ventilación natural, seguridad contra incendios y eficiencia energética. Al integrar CFD en el proceso de diseño, los profesionales pueden crear edificios más seguros, eficientes y conformes que cumplen con los más altos estándares de construcción y diseño en Europa.

En la dinámica de fluidos computacional (CFD), las superficies complejas que no son completamente macizas se pueden modelar utilizando medios porosos o de permeabilidad. En el mundo real, ejemplos de tales cosas incluyen estructuras de tela cortavientos, mallas de alambre, fachadas perforadas y revestimientos, persianas, bancos de tubos (pilas de cilindros horizontales), etc.

Las estructuras cortavientos son tipos especiales de estructuras de tela que protegen el medio ambiente de partículas químicas nocivas, reducen la erosión del viento y ayudan a mantener los recursos valiosos. RFEM y RWIND se utilizan para el análisis de viento en estructuras como una interacción fluido-estructura unidireccional (FSI).
Este artículo muestra cómo calcular y dimensionar estructuras cortavientos utilizando RFEM y RWIND.

En comparación con el módulo adicional RF-FORM-FINDING (RFEM 5), el programa incluye:\} se han agregado las siguientes características nuevas para RFEM 6:

• Especificación de todas las condiciones de contorno de carga de la búsqueda de forma en un caso de carga
• Almacenamiento de los resultados de la búsqueda de forma como estado inicial para un análisis posterior del modelo
• Asignación automática del estado inicial de la búsqueda de forma mediante asistentes de combinación para todas las situaciones de carga de una situación de proyecto
• Condiciones de contorno adicionales de la geometría de la búsqueda de forma para barras (longitud sin tensar, flecha vertical máxima, flecha vertical en el punto bajo)
• Condiciones de contorno de la carga de búsqueda de forma adicionales para barras (fuerza máxima en la barra, fuerza mínima en la barra, componente de tracción horizontal, tracción en el extremo i, tracción en el extremo j, tracción mínima en el extremo i, tracción mínima en el extremo j)
• Tipos de material "Tela" y "Lámina" en la biblioteca de materiales
• Búsquedas de forma paralelas en un modelo
• Simulación de estados de búsqueda de forma de construcciones secuenciales en conexión con el complemento de Análisis de fases de construcción (CSA)

En comparación con el módulo adicional RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8), se han agregado las siguientes características nuevas al complemento Alabeo por torsión (7 GDL) para RFEM 6/RSTAB 9:

• Integración completa en el entorno de RFEM 6 y RSTAB 9
• El 7º grado de libertad se considera directamente en el cálculo de barras en RFEM/RSTAB en todo el sistema
• Ya no es necesario definir las condiciones de apoyo o las rigideces elásticas para el cálculo en el sistema equivalente simplificado
• Es posible la combinación con otros complementos, por ejemplo para el cálculo de cargas críticas para pandeo por torsión y pandeo lateral con análisis de estabilidad
• Sin restricción para secciones de acero de paredes delgadas (también es posible calcular, por ejemplo, los momentos de vuelco ideales para vigas con secciones de madera maciza)

En comparación con el módulo adicional RF-/DYNAM Pro - Natural Vibrations (RFEM 5/RSTAB 8), se han agregado las siguientes características nuevas al complemento Análisis modal para RFEM 6/RSTAB 9:

• Coeficientes de combinación preestablecidos para varias normas (EC 8, ASCE, etc.)
• Omisión opcional de masas (por ejemplo, la masa de las cimentaciones)
• Métodos para determinar el número de formas de modo propio (definido por el usuario, automático - para alcanzar factores de masa modales eficaces, automático - para alcanzar la frecuencia natural máxima)
• Salida de masas modales, masas modales eficaces, factores de masa modales y factores de participación
• Salida en tablas y gráfica de masas en puntos de malla
• Varias opciones de escala para las formas del modo propio en el navegador de resultados
