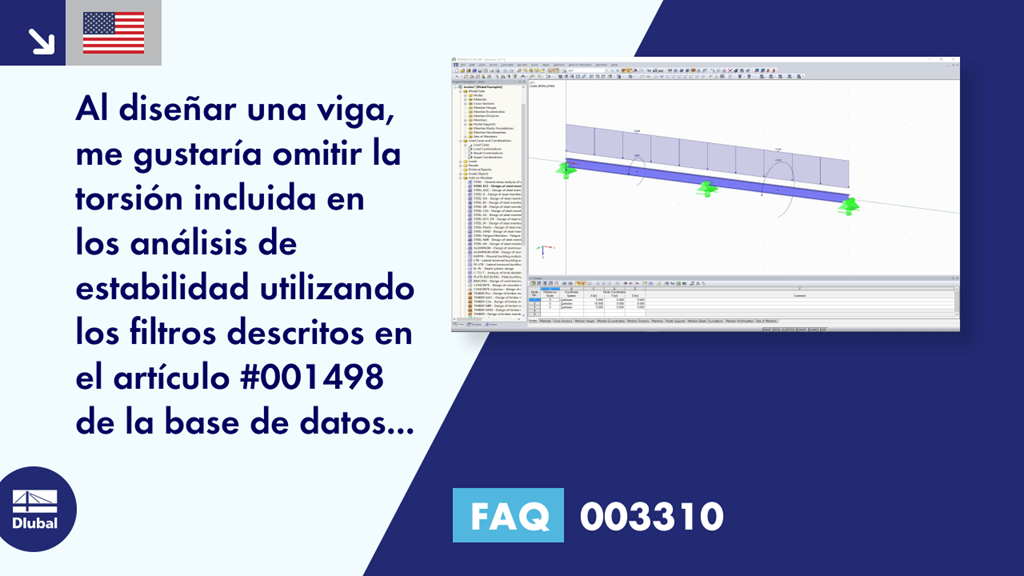

[EN] FAQ 003310 | Al calcular una viga me gustaría omitir la torsión incluída en el análisis de estabilidad usando los filtros descritos en el artículo técnico de la base de conocimientos #001498.<div>Después de haber definido un filtro, vuelve a aparecer una advertencia de torsión en la misma posición x. ¿Están cambiando los esfuerzos internos del cálculo o por qué pasa esto?</div>
Video
Primeros pasos con RFEM
Pregunta
Al calcular una viga me gustaría omitir la torsión incluída en el análisis de estabilidad usando los filtros descritos en el artículo técnico de la base de conocimientos #001498.Después de haber definido un filtro, vuelve a aparecer una advertencia de torsión en la misma posición x. ¿Están cambiando los esfuerzos internos del cálculo o por qué pasa esto?
Respuesta
Los esfuerzos internos de cálculo no cambian porque no se ha definido ningún cambio de la carga. Las tensiones de torsión se calculan una vez con Gamma M1 1.0 y una vez con Gamma M1 según el Anejo Nacional, por lo que el aviso aparece dos veces. Si a continuación se aumenta el filtro una vez más, otra posición x (o carga desde CC/CO/RR) se puede volver determinante para el aviso.Palabras clave
Preguntas frecuentes de Dlubal Valor límite Análisis de estabilidad Torsión Advertencia ST320 Pregunta frecuente Preguntas frecuentes sobre Dlubal Pregunta y respuesta sobre Dlubal
